4 MONTAGE
4.1.3

Teleskoprohr am Rahmengestell montieren

Montage
4.1.4 2D-LiDAR-Sensoren an Halteplatte befestigen
Montage
66
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)

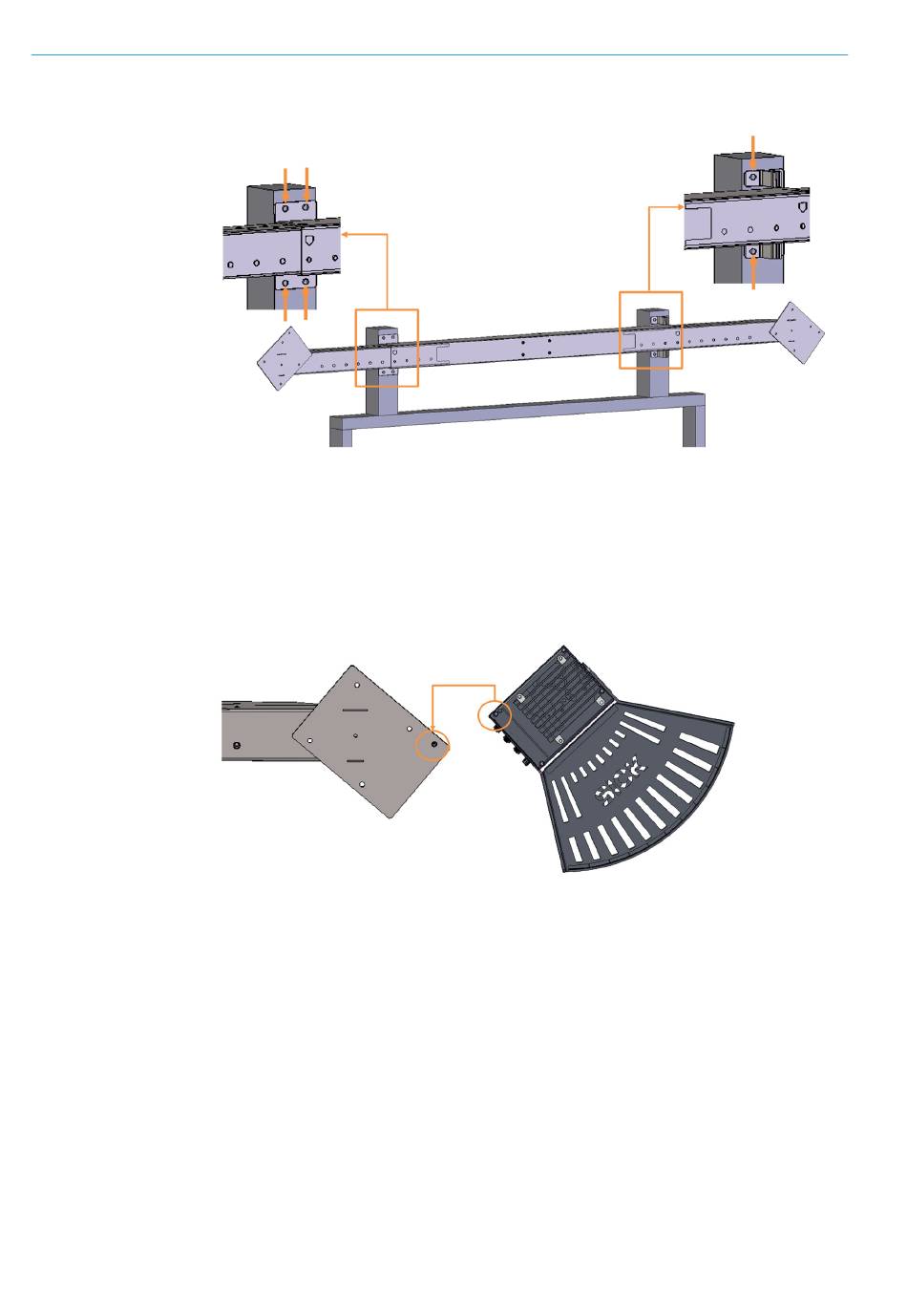

Abb. 57: Teleskoprohr am Rahmengestell befestigen
▸
Teleskoprohr über die am Grundrohr vormontierte Halte- und Federplatte an einem
Profil befestigen.
Abb. 58: 2D-LiDAR-Sensoren an Halteplatte befestigen
Jede Halteplatte besitzt auf der Rückseite einen Einpressbolzen zur Aufnahme des 2D-
LiDAR-Sensors. Durch diese Kodierung wird eine um 180° verdrehte Montage des Geräts
verhindert.
▸
Einpressbolzen der Halteplatte in das Aufnahmeloch des 2D-LiDAR-Sensors einführen.
▸
Gerät mit einer Hand andrücken und an der Halteplatte verschrauben.
▸
Festen Sitz des Geräts überprüfen.
