SYSTEMBESCHREIBUNG
3
Sicherung der rechtlich relevanten Datenleitungen gegen Abziehen mittels
Sicherung der
Manipulationsschutzblech (im Beispiel Ethernetanschlüsse X11 und X12).
Datenverbindungen
HINWEIS! Dem rechtlich relevanten Teil können auch die Ethernet-Anschlüsse X9 und
X10 bzw. die Feldbus-Anschlüsse zugeordnet werden. Es wird dann ein entsprechend
geändertes Manipulationsschutzblech appliziert.

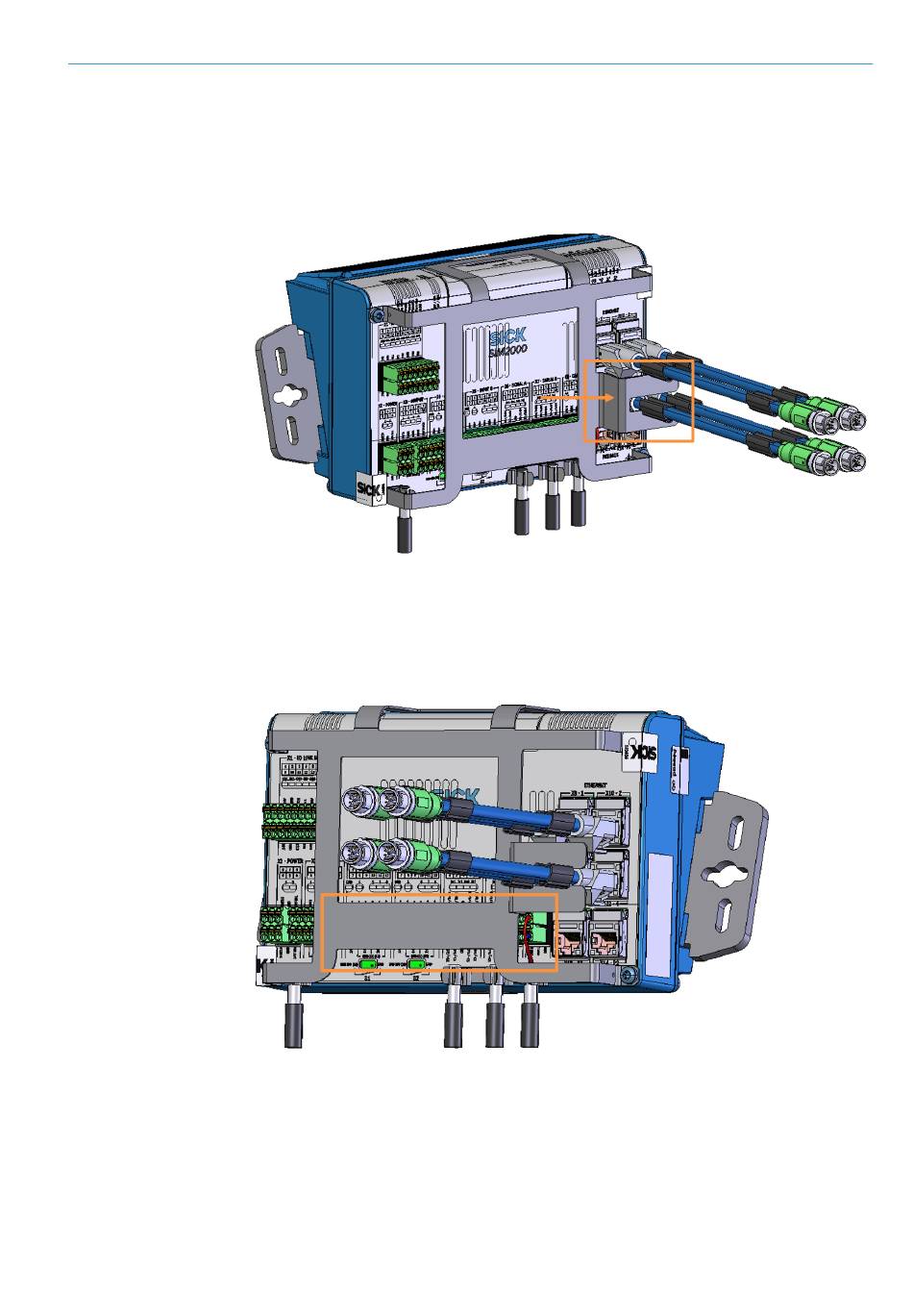

Abb. 31: Sicherung der rechtlich relevanten Ethernetanschlüsse (im Beispiel X11 + X12) des
SIM2000 Systemcontrollers im VMS5200 (Multicontroller)
Sicherung der Anschlüsse rechtlich relevanter Sensoren sowie I/Os des SIM2000
Sicherung
Systemcontrollers durch Abdeckung der relevanten Steckverbinder mittels
angeschlossener
Manipulationsschutzblech.
Sensoren und I/Os
Abb. 32: Sicherung angeschlossener Sensoren und I/Os des SIM2000 Systemcontrollers im
VMS5200 (Multicontroller)
43
8022964-17I6/2020-03-19|SICK
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)
Irrtümer und Änderungen vorbehalten
