3
SYSTEMBESCHREIBUNG
3.6.4
LFT-Display
Eigenschaften
Funktion
MEASUREMENT
50
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)

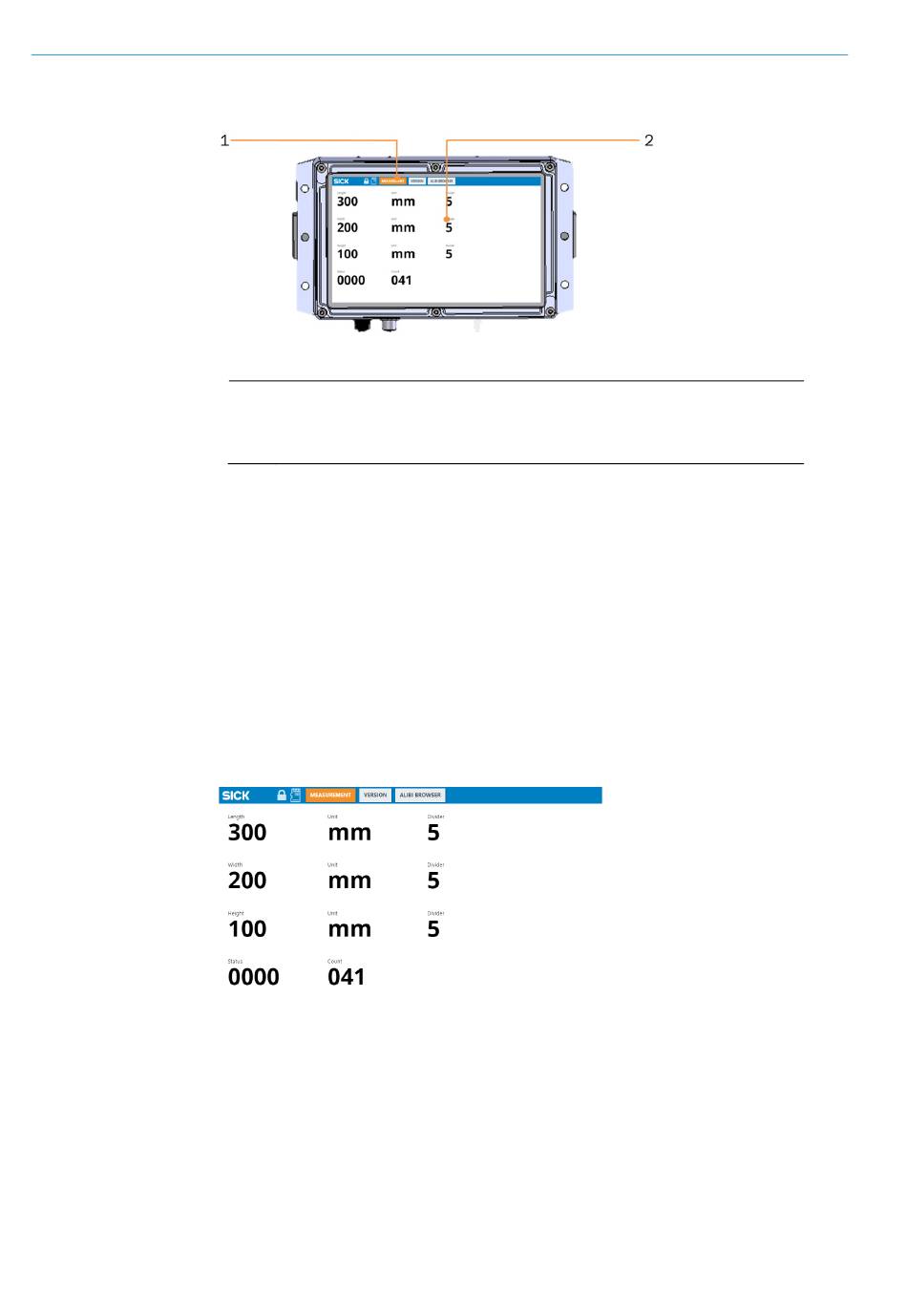

Abb. 43: Benutzeroberfläche des LFT-Displays
Legende
1
Menüleiste mit einzelnen Tabs
2
Anzeigebereich
• Das eichfähig betriebene VMS5200 (Multicontroller) besitzt zusätzlich ein separates
LFT-Display
• Das Display reagiert auf ein leichtes Berühren der jeweiligen Tastfelder (Touchscreen).
HINWEIS! Display nur mit den Fingern berühren. Keinen Druck ausüben und keine
spitzen Gegenstände verwenden.
• Dient der Anzeige der Messergebnisse im laufenden Betrieb.
• Erlaubt die Anzeige von Statusinformationen, Firmware-Version und Logbuch
(Versionshistorie) für die Marktaufsicht.
HINWEIS! Keine Bearbeitung von Mess- und Systemdaten möglich.
Abb. 44: LFT-Display - Anzeige der Messergebnisse
• Visualisiert die Ergebnisse der letzten Messung.
• Länge, Breite und Höhe werden mit Skalenwert in mm ausgegeben.
• Der Status liefert weitere Informationen zum Messergebnis. Gültige Messergebnisse
besitzen den Status 0 0 0 0. Andere Ziffernfolgen geben an, warum die Messung
ungültig ist.
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten
