7
WARTUNG UND INSTANDHALTUNG
7.2
Ersatz von Komponenten
7.2.1
2D-LiDAR-Sensor ersetzen
Ersatzgerät
Defektes Gerät
demontieren
102
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)
Artikel-Nr.
Bedeutung
1094132
2D-LiDAR-Sensor LMS4421R-16000 mit vormontierter
Laserschutzhaube für das VMS4200 (Multicontroller)
1086802
2D-LiDAR-Sensor LMS4521R-16000 mit vormontierter
Laserschutzhaube für das VMS5200 (Multicontroller)
ACHTUNG
Verlust der MID-Konformität nach Komponententausch
Die 2D-LiDAR-Sensoren sind Teil des eichfähigen Systems.
Durch den Komponententausch verliert das VMS5200 (Multicontroller) seine
Eichfähigkeit.
▸
Nach Komponententausch Hersteller kontaktieren.
▸
System nach Komponententausch durch Hersteller neu eichen lassen.

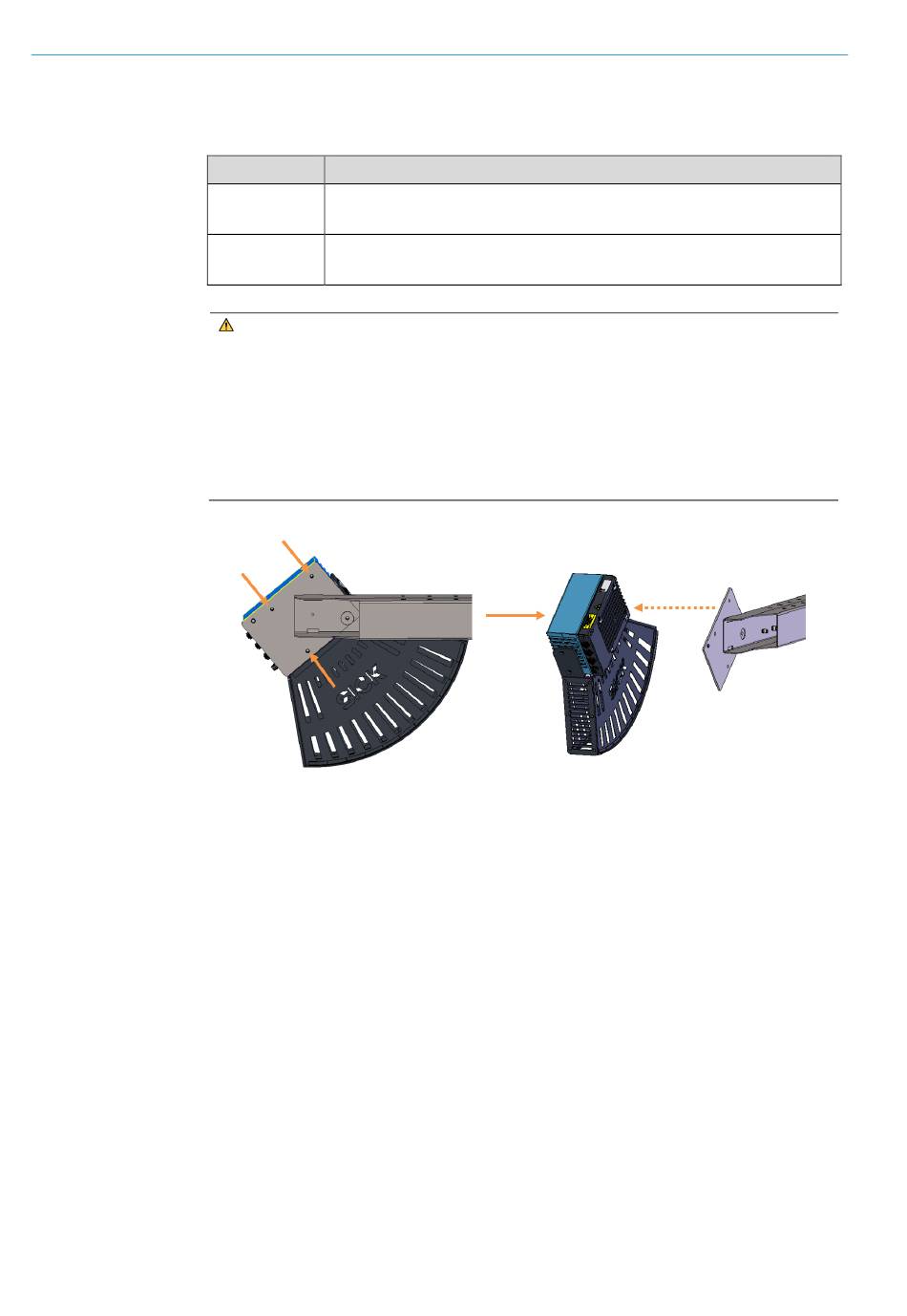

Abb. 81: 2D-LiDAR-Sensoren von Halteplatte abnehmen
▸
An der Rückseite der Halteplatte die drei M6-Befestigungsschrauben lösen und
entfernen.
HINWEIS! Beim Lösen der letzten Schraube den 2D-LiDAR-Sensor mit einer Hand
gegen die Halterung drücken, um das Gerät zu fixieren.
▸
Defekten 2D-LiDAR-Sensor von der Halterung abnehmen. Die Halteplatte bleibt am
Teleskoprohr montiert.
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten
