SYSTEMBESCHREIBUNG
Datenausgabe
VMS4200/5200
(Multicontroller)
Ausgabezeitpunkte
konfigurieren
28
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)

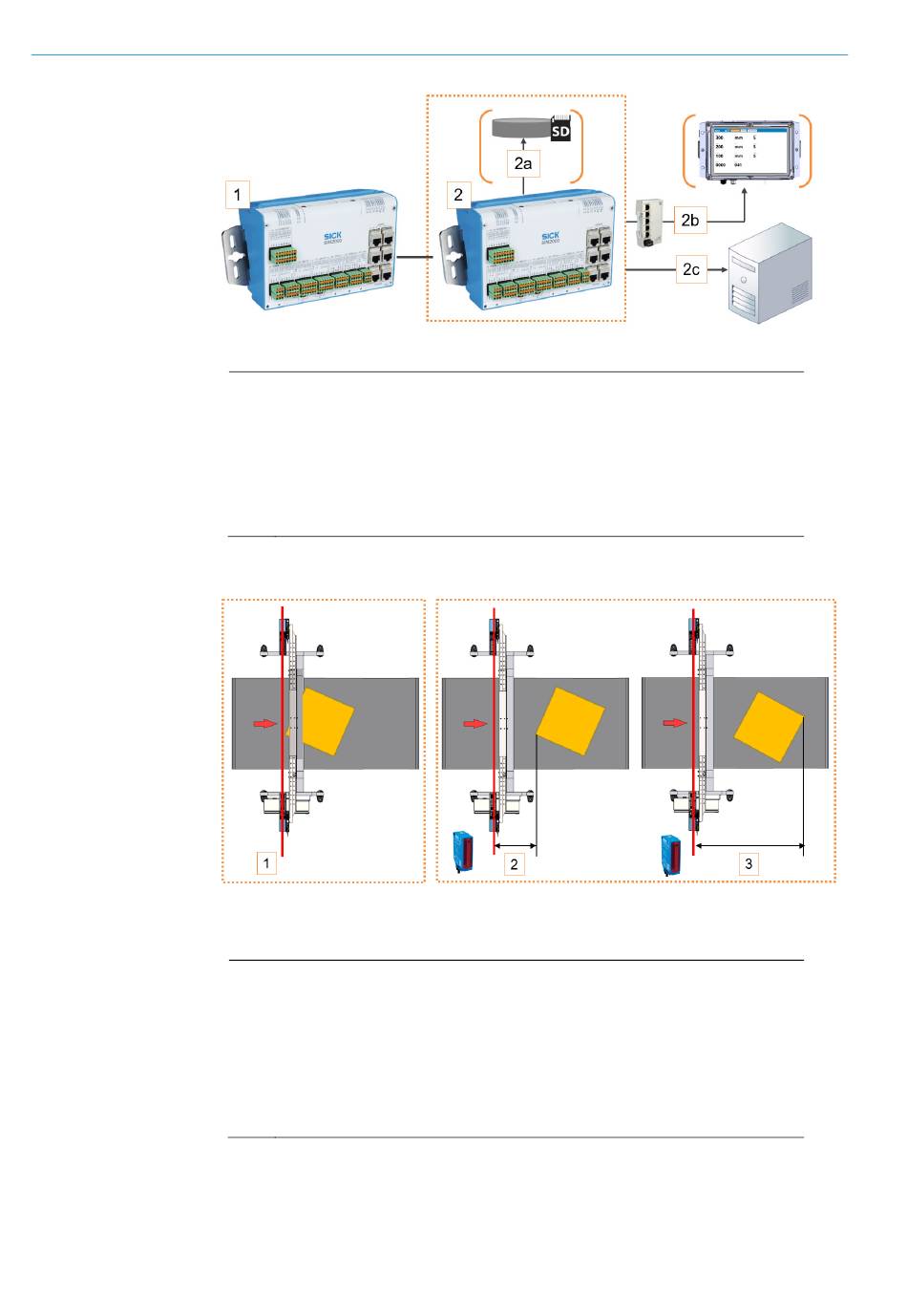

Abb. 18: Datenausgabe VMS4200/VMS5200 (Multicontroller)
Legende
1
SIM2000 Dimensionscontroller
2
SIM2000 Systemcontroller
2a
Speichern der Messergebnisse im Alibispeicher
2b
Anzeige der Messergebnisse auf dem LFT-Display
2c
Datenausgabe per Ethernet, Feldbus, RS-232/RS422
Abb. 19: Zeitpunkt der Datenausgabe konfigurieren
Legende
1
Freilaufender Betriebsmodus: Ausgabe so früh wie möglich nach
Verlassen der Scanlinie.
2
Getriggerter Betriebsmodus: Nach einem definierten Abstand zur X-
Position bezogen auf die Hinterkante eines Objekts.
3
Getriggerter Betriebsmodus: Nach einem definierten Abstand zur X-
Position bezogen auf die Vorderkante eines Objekts.
• Konfiguration des Ausgabezeitpunkts über SOPAS.
• Ausgabe abhängig vom gewählten Triggermodus.
8022964-17I6/2020-03-19|SICK
