MONTAGE

4 Montage
4.1 2D-LiDAR-Sensor montieren
Befestigungswinkel
68
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4100/5100
Alle Transport-, Aufstellungs-, Montage- und Elektroinstallationsarbeiten dürfen nur von
qualifizierten Personen durchgeführt werden.
• Qualifizierte Personen sind aufgrund ihrer fachlichen Ausbildung, Kenntnisse und
Erfahrungen sowie Kenntnis der einschlägigen Bestimmungen und Normen in der
Lage, die ihnen übertragenen Arbeiten auszuführen und mögliche Gefahren
selbstständig zu erkennen und zu vermeiden.
• Elektriker verfügen über die fachliche Ausbildung, Fähigkeiten und Erfahrungen sowie
Kenntnisse über die einschlägigen Normen und Bestimmungen, um Arbeiten an
elektrischen Systemen durchzuführen und mögliche Gefahren selbständig zu erkennen
und zu vermeiden.
Die Montage erfolgt mittig oberhalb der Fördertechnik an einem Profilrahmen.
HINWEISE!
• Eine Justage nach der Montage ist nicht erforderlich.
• Die korrekte Ausrichtung des 2D-LiDAR-Sensors ist werkseitig durch die Orientierung
des Befestigungswinkels vorgegeben.

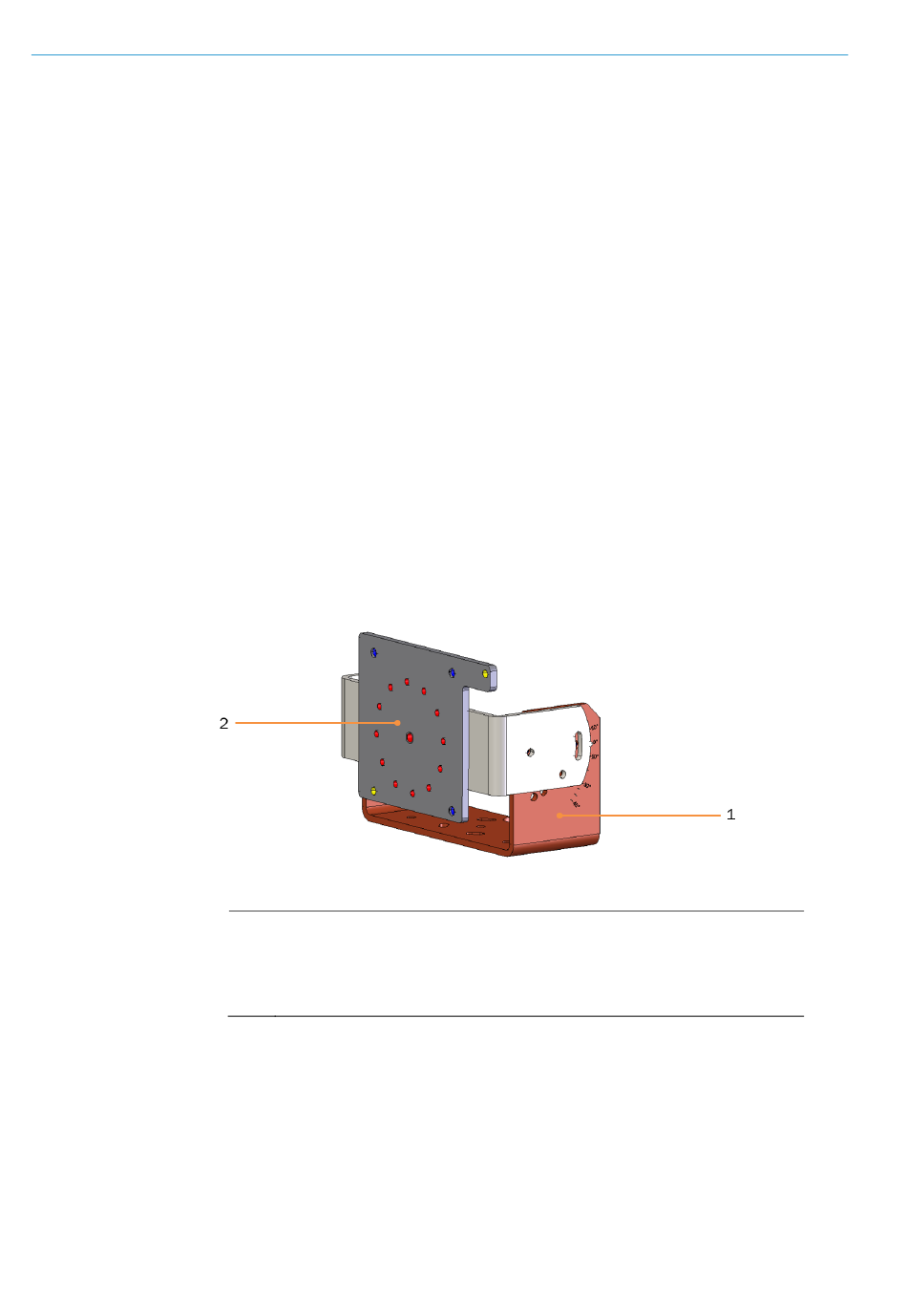

Abb. 65: Befestigungswinkel des 2D-LiDAR-Sensors
Legende
1 Befestigungswinkel mit definierten Bohrlöchern zur Montage am
Rahmenprofil
2 Halteplatte zur Aufnahme des 2D-LiDAR-Sensors
HINWEIS! Die Winkel sind für die korrekte Ausrichtung voreingestellt.
▸
Winkeleinstellungen nicht verändern!
