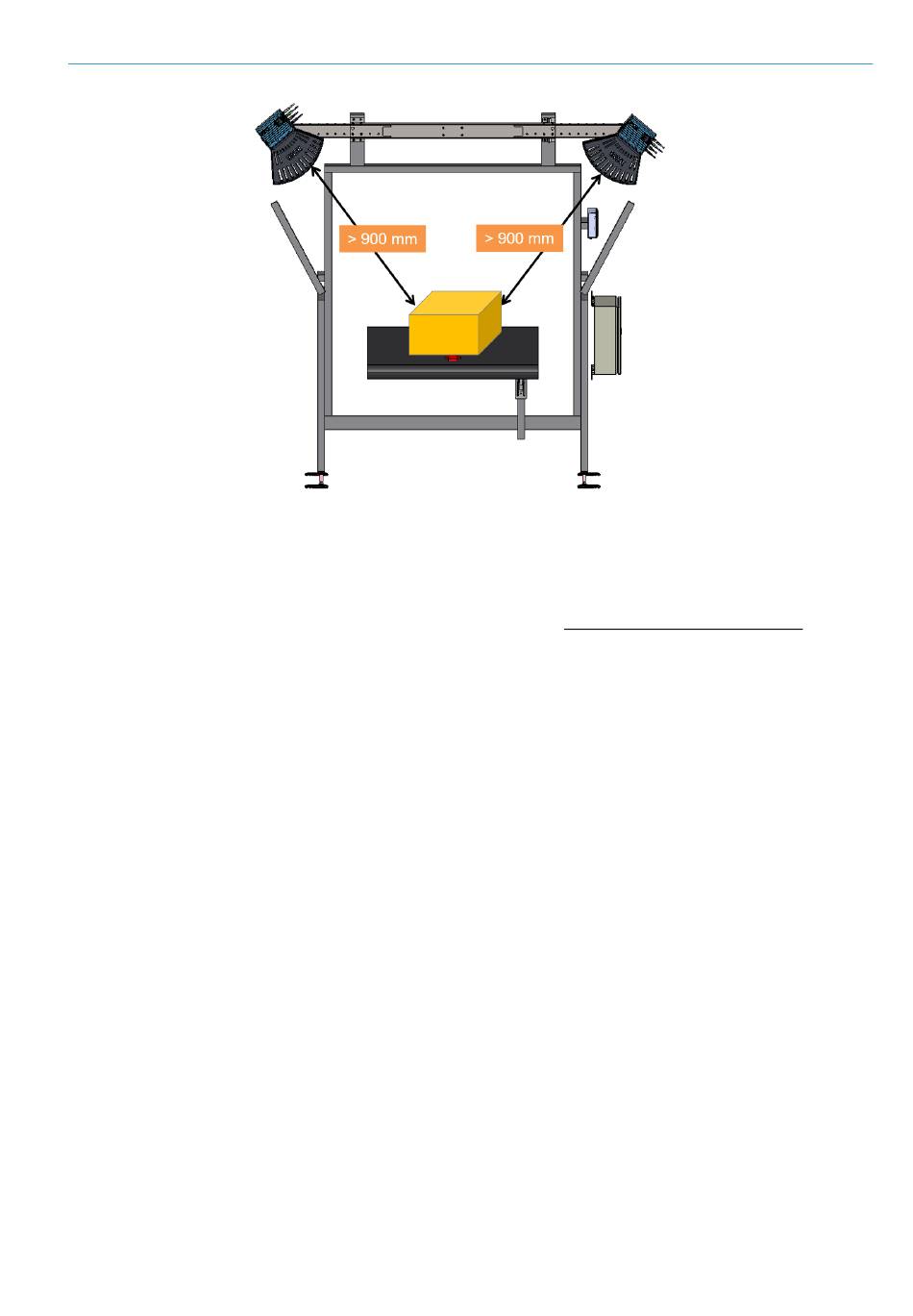

Abb. 51: Anforderungen an die Montage der LMS4x21
▸
Die Montage der 2D-LiDAR-Sensoren erfolgt erschütterungs- und schwingungsfrei
rechts und links der Fördertechnik.
HINWEIS! Mitgeliefertes Befestigungsset mit Teleskoprohr und Befestigungselementen
verwenden. Siehe hierzu auch das Kapitel 4.1 2D-LiDAR-Sensoren montieren.
Das Teleskoprohr muss genau im rechten Winkel zur Fördertechnik montiert werden.
• Die kleinste zulässige Entfernung des Messobjekts vom Nullpunkt des LMS4x21
beträgt typischerweise 900 mm. Der Nullpunkt ist sowohl an der Gehäuseoberseite als
auch an der Gehäuseunterseite des LMS4x21 markiert.
▸
Mindestabstand des LMS4x21 zum Messobjekt berücksichtigen. Der Platzbedarf für
die Installation des 2D-LiDAR-Sensors nach oben beträgt ca. 900 mm über dem
höchsten Objekt.
▸
Maximale Detektion auf die Arbeitsreichweite von drei Metern begrenzen. Andernfalls
kann der spezifizierte Skalenteilungswert unter Umständen nicht erreicht werden.
▸
Freie Sicht des LMS4x21 auf die Fördertechnik sicherstellen.
• Ausreichend Abstand des LMS4x21 zu Kurven, Induktionslinien, Start-
/Stoppbereichen, an- und absteigenden Bereichen und Trennungen des Fördersystems
beachten.
• LFT-Messungen über der Bandlücke sind nicht zulässig.
