Befestigungsset
Montageschritte
4.1.2
Profile des Teleskoprohrs zusammensetzen
Montage
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten
• Die Montage der 2D-LiDAR-Sensoren erfolgt oberhalb der Fördertechnik mit Hilfe des
im Auslieferungsumfang enthaltenen Befestigungssets.
• Das Befestigungsset ist modular aufgebaut und mit Auslieferung entsprechend
vorkonfiguriert.
• Es besteht aus einem in der Breite verstellbaren Teleskoprohr mit vormontierten und
bereits ausgerichteten Montageplatten zur Aufnahme der 2D-LiDAR-Sensoren.
• Die Befestigung des Teleskoprohrs am Rahmengestell des Kunden erfolgt über eine
ebenfalls vormontierte Anbaumechanik bestehend aus einer Anschraubplatte und
einem Federblech.
▸
Profile des Teleskoprohrs zusammensetzen.
▸
Teleskopstange am Rahmengestell befestigen.
2D-LiDAR-Sensor an Halteplatten befestigen.
HINWEIS! Eine Justage nach der Montage ist nicht erforderlich. Die korrekte Ausrichtung
der 2D-LiDAR-Sensoren ist werkseitig durch die Orientierung der Halteplatten an der
Teleskopstange vorgegeben.
Bei Verwendung einer alternativen Anbaumechanik (z.B. Montage der 2D-LiDAR-Sensoren
an einer Hohlwelle) ist eine Justage durchzuführen.

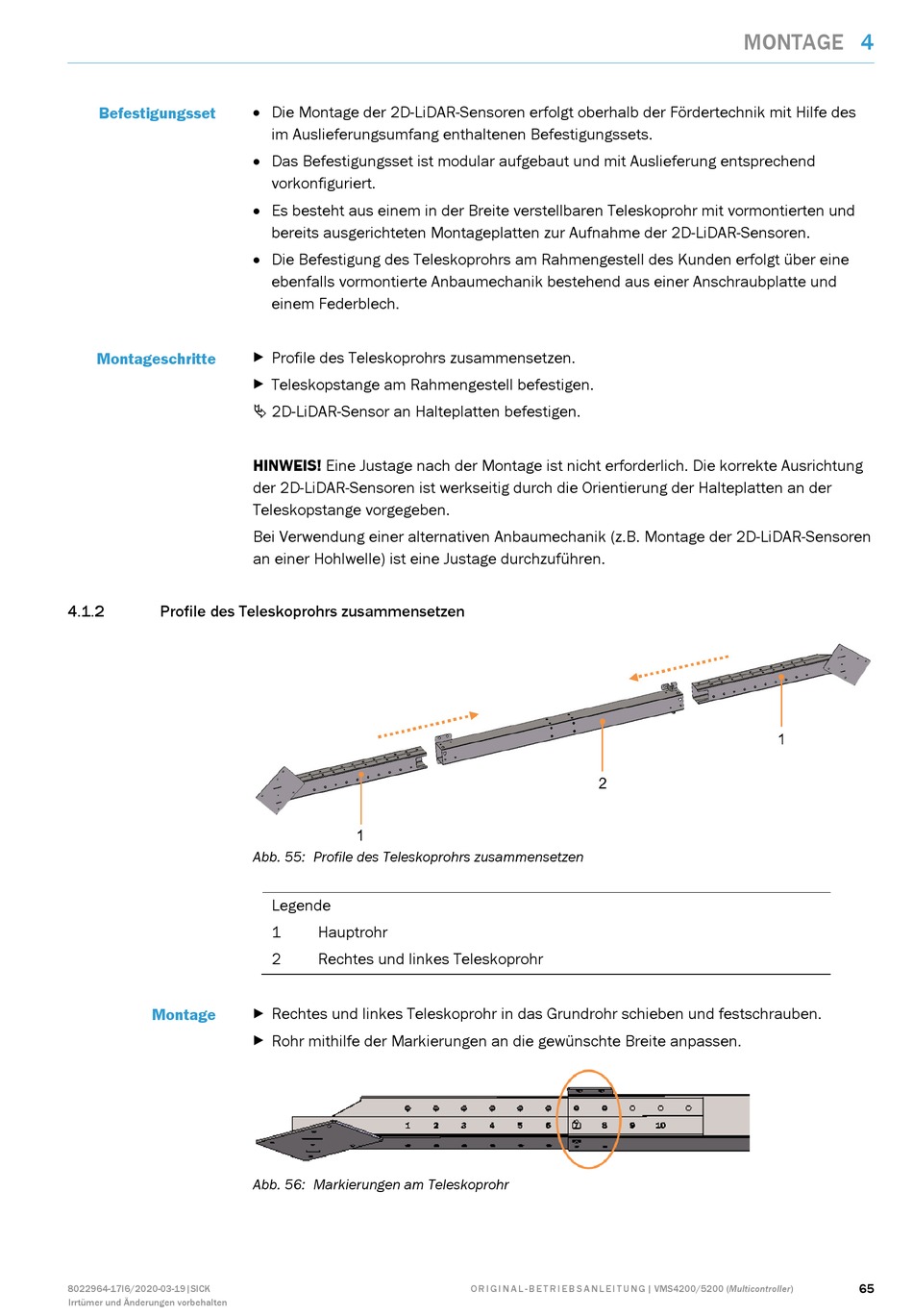

Abb. 55: Profile des Teleskoprohrs zusammensetzen
Legende
1
Hauptrohr
2
Rechtes und linkes Teleskoprohr
▸
Rechtes und linkes Teleskoprohr in das Grundrohr schieben und festschrauben.
▸
Rohr mithilfe der Markierungen an die gewünschte Breite anpassen.
Abb. 56: Markierungen am Teleskoprohr
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)
MONTAGE
