SYSTEMBESCHREIBUNG
3.6.2
Sicherungssiegel
Siegel am
2D-LiDAR-Sensor
40
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)
Um die geeichten Messsysteme vor Manipulationen zu schützen, sind alle rechtlich
relevanten Komponenten, die Einfluss auf das Messergebnis haben, mit Siegel gemäß
Siegelplan in der nachfolgenden Abbildung versehen.
Die Sicherungssiegel werden nach Montage und Konformitätsprüfung an den
Komponenten des VMS5200 (Multicontroller) angebracht.
HINWEIS! Siegel niemals brechen. Wurde ein Siegel verletzt, endet die Eichfrist vorzeitig.
Das VMS5200 (Multicontroller) darf nicht mehr zu Abrechnungszwecken eingesetzt
werden.
▸
Vorfall beim Hersteller und beim Eichamt melden.
Die Anbaumechanik des 2D-LiDAR-Sensors sowie die Steckverbindungen der Anschlüsse
sind gegen Dejustage mit Sicherungssiegeln gesichert.

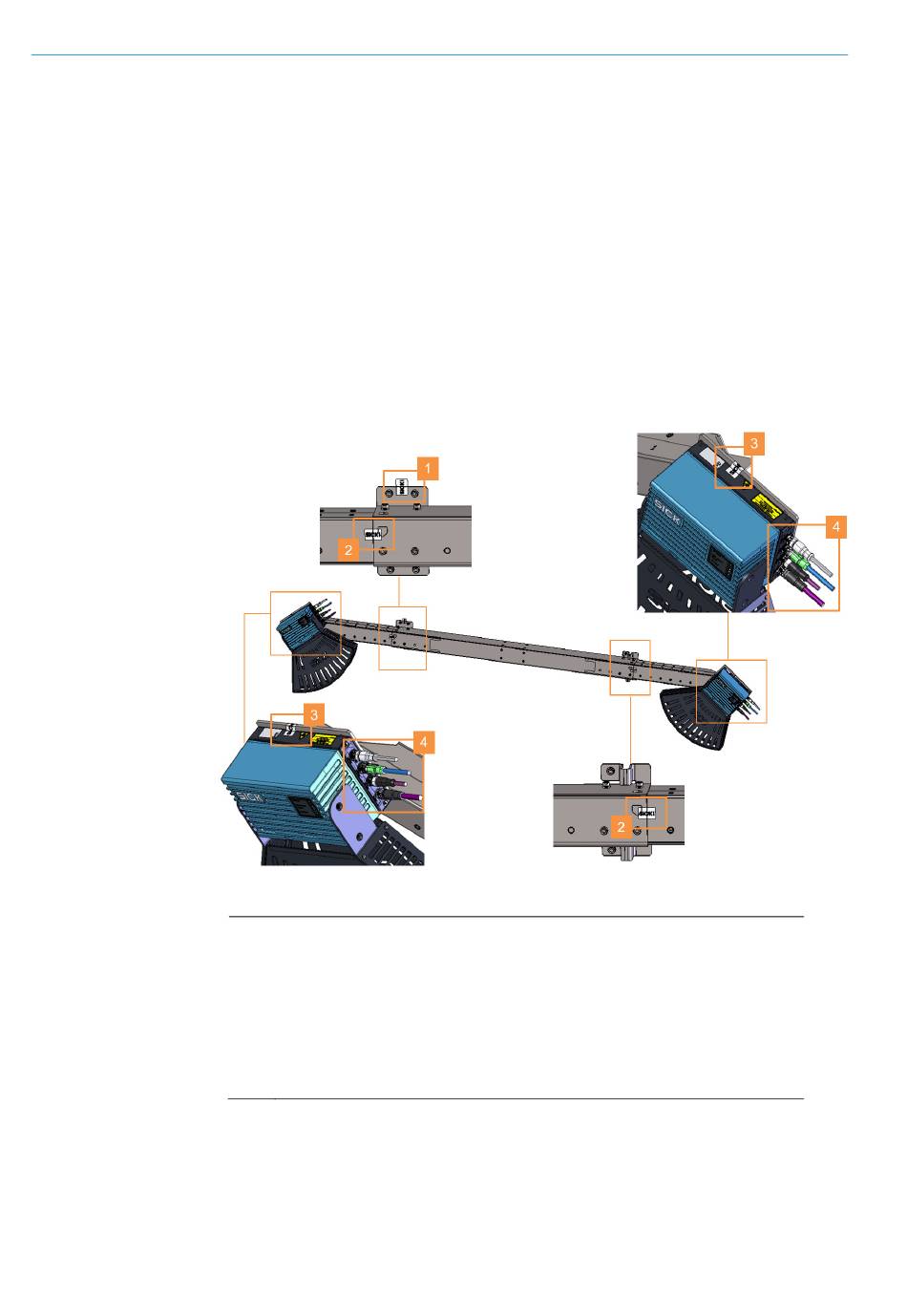

Abb. 28: Sicherungssiegel an den 2D-LiDAR-Sensoren des VMS5200 (Multicontroller)
Legende
1
Sicherungssiegel an der Anschraubplatte der modularen Halterung am
Rahmengestell
2
Sicherungssiegel an den beiden Verstelleinrichtungen des Teleskoprohrs
3
Sicherungssiegel an den Halteplatten der 2D-LiDAR-Sensoren
4
Sicherungssiegel an allen Steckverbindungen der elektrischen
Anschlüsse
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten
