5
ELEKTROINSTALLATION
5.1
Anschlussübersicht
5.1.1
VMS4200/5200
70
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)

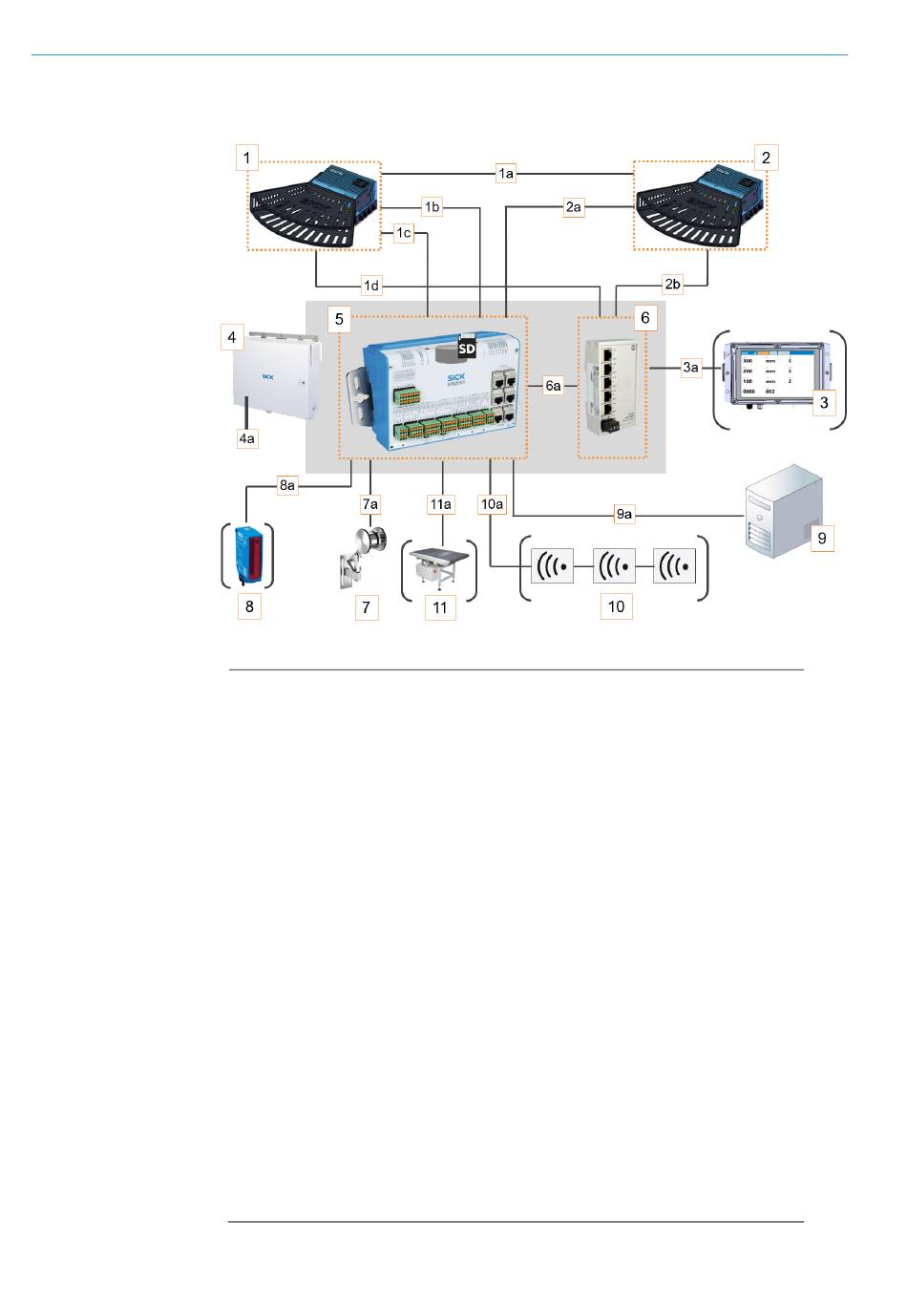

Abb. 62: Anschlussübersicht VMS4200/5200
Legende
1
2D-LiDAR-Sensor (Master)
1a
CAN-Bus
1b
Inkrement und Synchronisation
1c
CAN-Bus
1d
Ethernet
2
2D-LiDAR-Sensor (Slave)
2a
Synchronisation
2b
Ethernet
3
LFT-Display - nur VMS5200
3a
Ethernet
4
Cabinet
4a
Einspeisung AC 100 ...264 V/50 ... 60 Hz
5
SIM2000 Systemcontroller
6
Ethernet-Switch
6a
Ethernet
7
Inkremental-Encoder
7a
Encodersignal
8
Reflexions-Lichtschranke (optional)
8a
Triggersignal
9
Kundenserver
9a
Datenausgabe per Ethernet, Feldbus oder seriell
10
Lesestation (optional)
10a
CAN-Bus
11
Wägestation (optional)
11a
Datenverbindung
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten
