8
FEHLERDIAGNOSE
8.2.3
CAN-Verkabelung prüfen
112
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4200/5200 (Multicontroller)
Bei korrekter CAN-Verkabelung leuchtet die LED ACT im Anschlussklemmenblock CAN im
laufenden Betrieb schwach.
Ist das Förderband ausgeschaltet, muss die LED bei korrekter CAN-Verkabelung flackern.

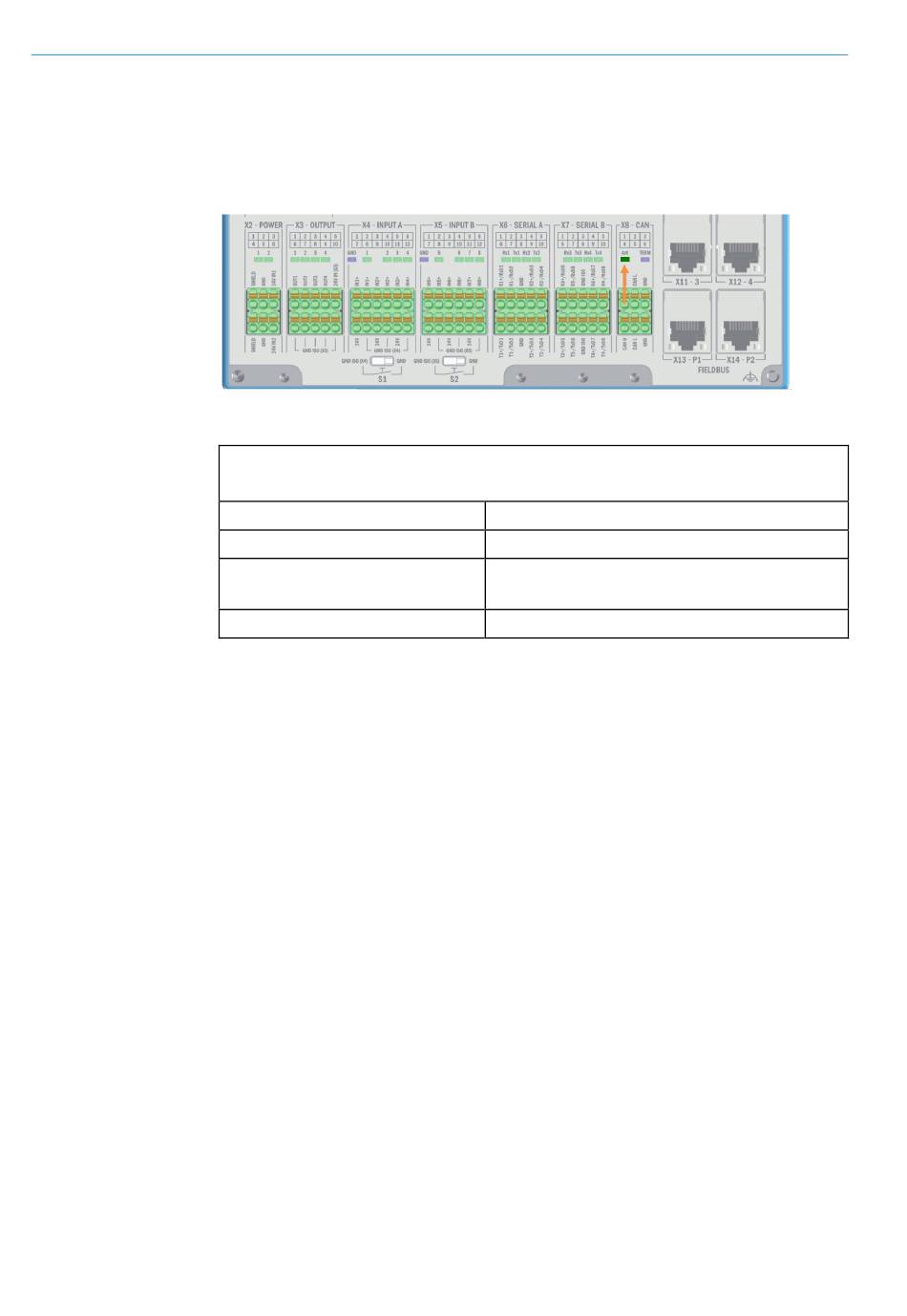

Abb. 90: CAN-Verkabelung am SIM2000 prüfen
Fehleranzeige
Die LED leuchtet hell wie die anderen. Der CAN-Anschluss ist nicht korrekt.
Fehlerursache
Die Adern wurden vertauscht
Ader ist nicht richtig im
Klemmblock aufgelegt.
Abschlusswiderstand defekt
Tab. 27: CAN-Verkabelung am SIM2000 prüfen
Mögliche Lösung des Problems
▸
CAN-Leitungen gemäß E-Plan anschließen.
▸
Korrekten Sitz der Adern prüfen.
▸
Abschlusswiderstand tauschen.
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten
