5.1.2
VMS4200/5200 (Multicontroller)
8022964-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten

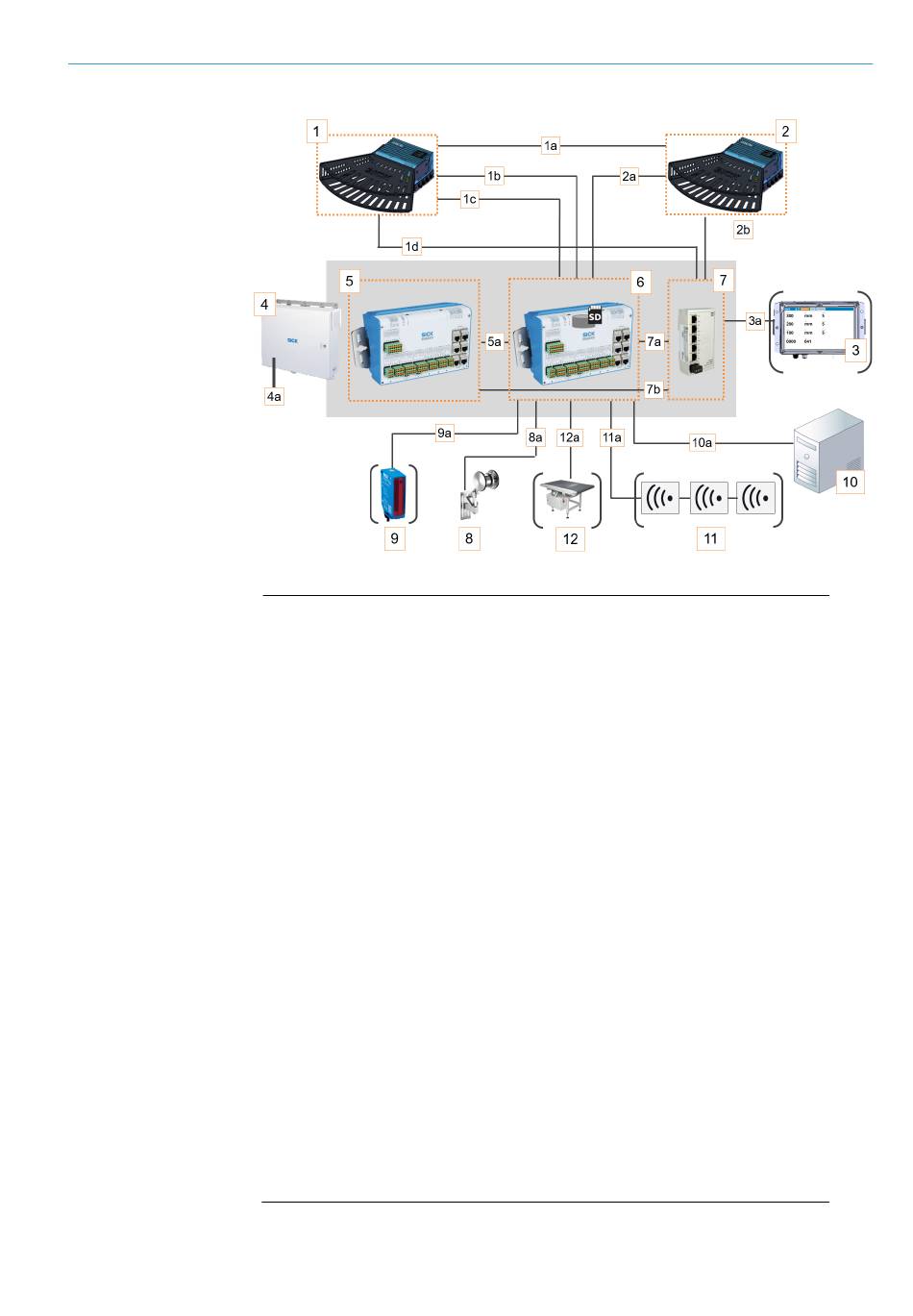

Abb. 63: Anschlussübersicht VMS4200/5200 (Multicontroller)
Legende
1
2D-LiDAR-Sensor (Master)
1a
CAN-Bus
1b
Inkrement und Synchronisation
1c
CAN-Bus
1d
Ethernet
2
2D-LiDAR-Sensor (Slave)
2a
Synchronisation
2b
Ethernet
3
LFT-Display - nur VMS5200 (Multicontroller)
3a
Ethernet
4
Cabinet
4a
Einspeisung AC 100 ...264 V/50 ... 60 Hz
5
SIM2000 Dimensionscontroller
5a
CAN-Bus
6
SIM2000 Systemcontroller
7
Ethernet-Switch
7a
Ethernet-Verbindung zum Systemcontroller
7b
Ethernet-verbindung zum Dimensionscontroller
8
Inkremental-Encoder
8a
Encodersignal
9
Reflexions-Lichtschranke (optional)
9a
Triggersignal
10
Kundenserver
10a
Datenausgabe per Ethernet, Feldbus oder seriell
11
Lesestation (optional)
11a
CAN-Bus
12
Wägestation (optional)
12a
Datenverbindung
ELEKTROINSTALLATION
