4.6

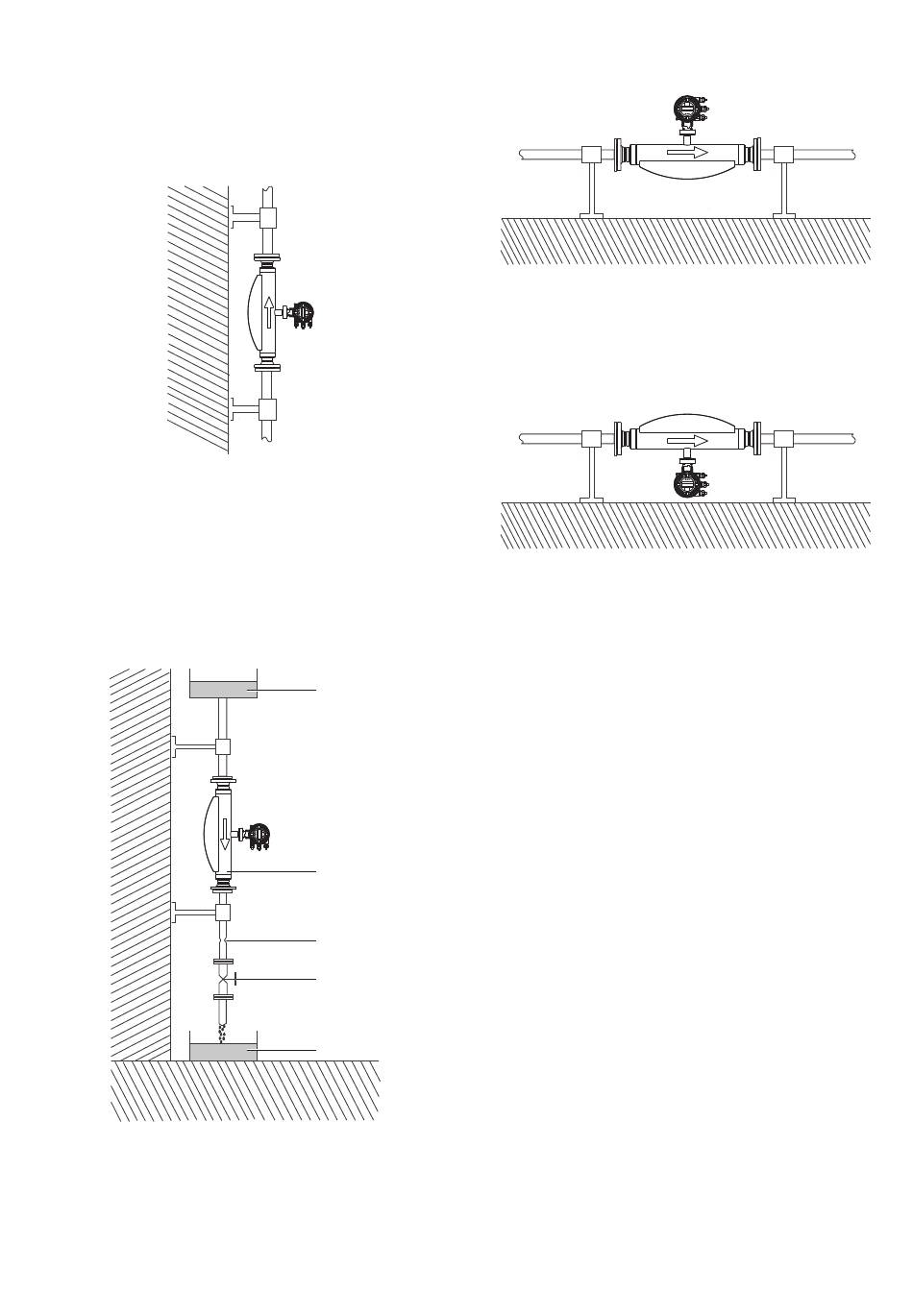

Indbygningspositioner

Flowmåleren arbejder i alle indbygningspositioner. Den
optimale indbygningsposition er vertikal med flow nedefra og
op.
4.6.1 Vertikaler indbygning i stigrør
Fig. 6: Vertikal indbygning, selvtømmende
4.6.2 Vertikal indbygning i faldrør
Forvis dig om, at måleføleren altid er helt fyldt under målingen.
Med henblik herpå er det nødvendigt at indbygge en
rørindsnævring eller en blænde under måleføleren. Tværsnittet
af rørindsnævringen eller blænden skal være mindre en
tværsnittet i rørledningen for at forebygge, at måleføleren løber
tom under målingen.
Fig. 7: Vertikal indbygning i faldrør
1 Lagertank | 2 Måleføler | 3 Rørindsnævring eller blænde |
4 Ventil | 5 Aftapningsbeholder
G10302
1
2
3
4
5
G00305
4.6.3 Horisontal indbygning ved måling af væsker
Fig. 8: Horisontal indbygning (væsker)
4.6.4 Horisontal indbygning ved måling af gasser
Fig. 9: Horisontal indbygning (gasser)
Ved måling af gasser skal transduceren eller tilslutningskassen
pege nedad.
CoriolisMaster FCB330, FCB350 | CI/FCB300-X1 DA - 15
