19 Maßblätter
Maßblatt

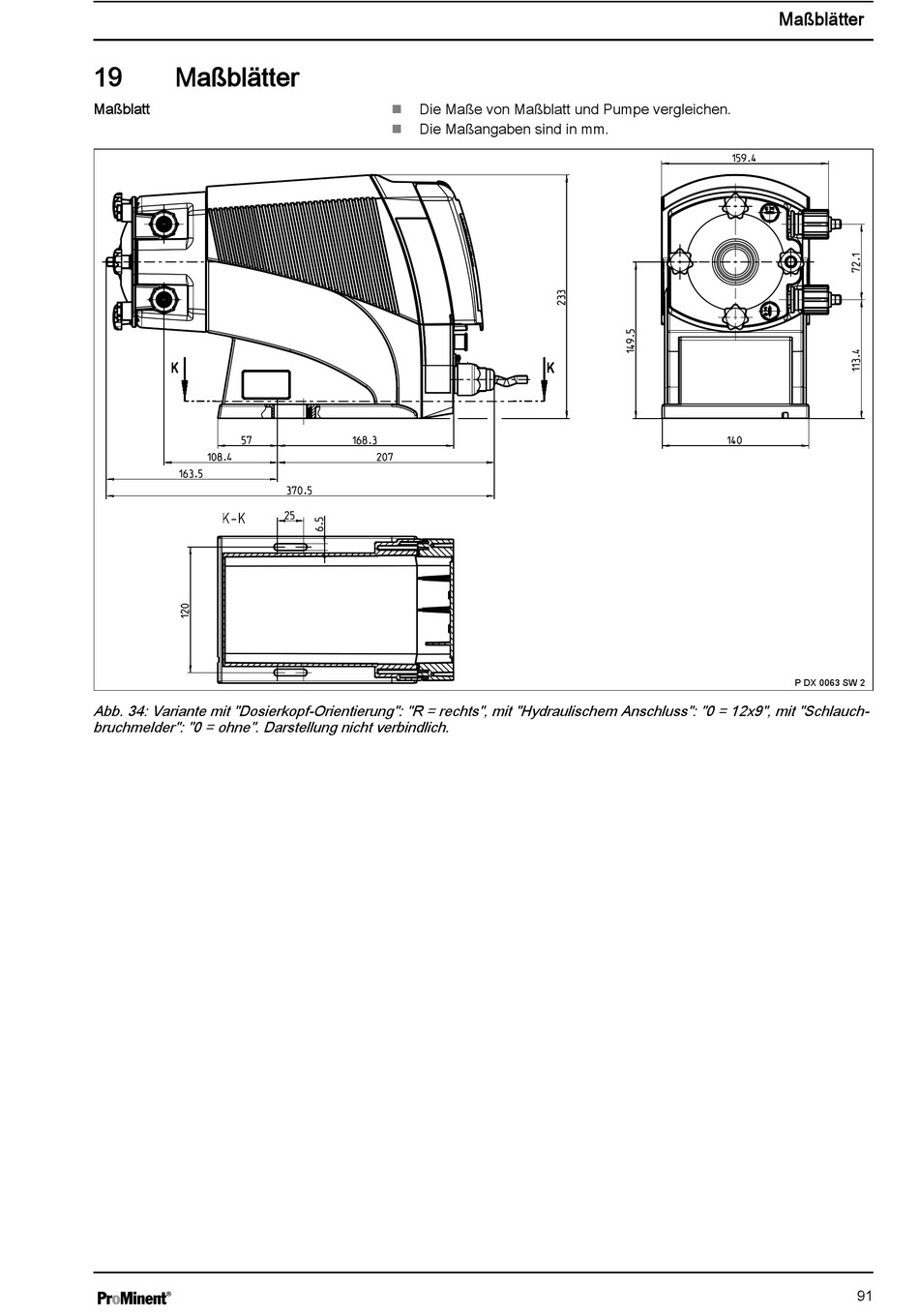

Abb. 34: Variante mit "Dosierkopf-Orientierung": "R = rechts", mit "Hydraulischem Anschluss": "0 = 12x9", mit "Schlauch‐
bruchmelder": "0 = ohne". Darstellung nicht verbindlich.
Die Maße von Maßblatt und Pumpe vergleichen.
n
Die Maßangaben sind in mm.
n
Maßblätter
P DX 0063 SW 2
91
