Geräteübersicht und Steuerelemente
4
Geräteübersicht und Steuerelemente
12
1
P_SI_0139_SW

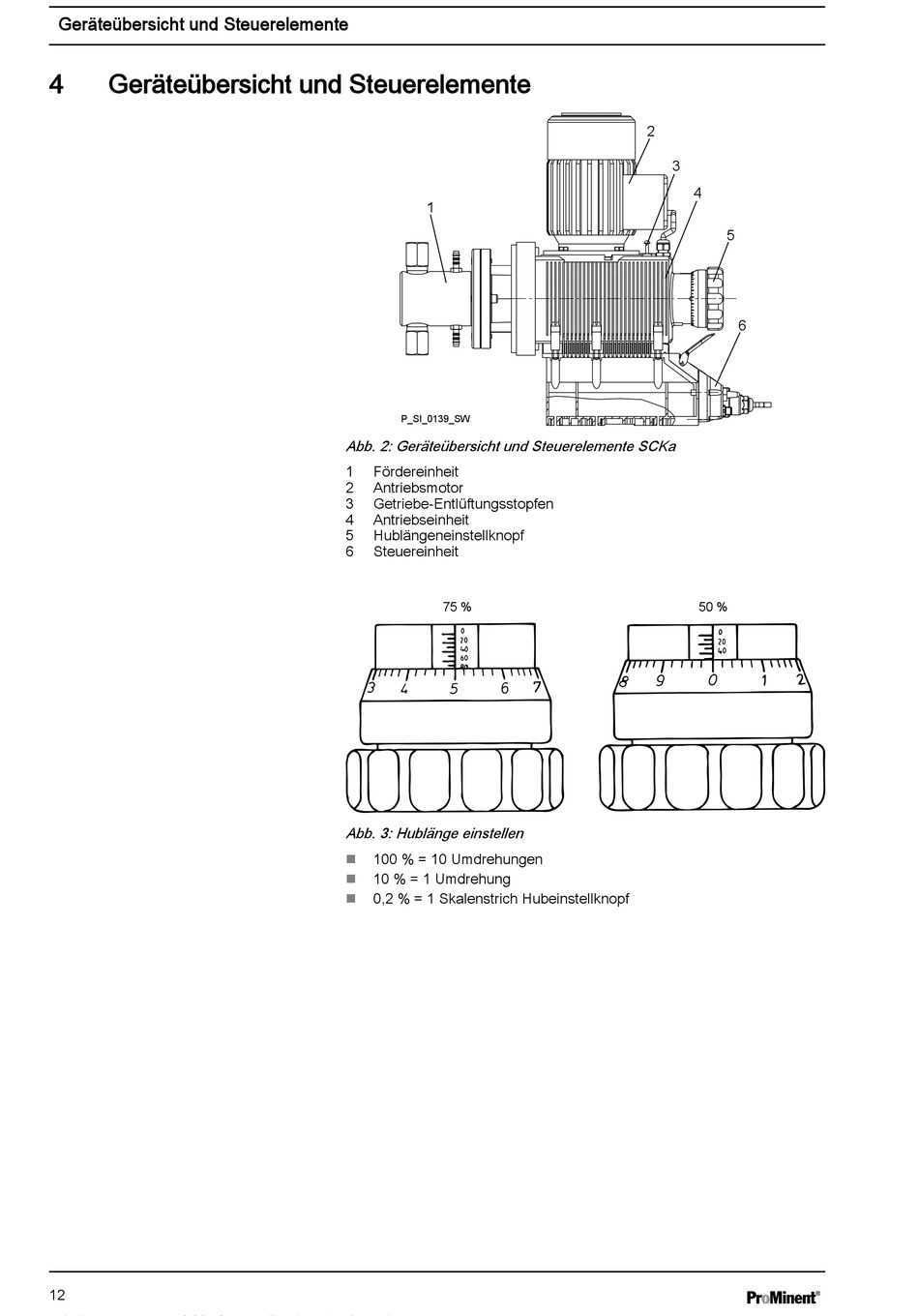

Abb. 2: Geräteübersicht und Steuerelemente SCKa
1
Fördereinheit
2
Antriebsmotor
3
Getriebe-Entlüftungsstopfen
4
Antriebseinheit
5
Hublängeneinstellknopf
6
Steuereinheit
75 %
Abb. 3: Hublänge einstellen
100 % = 10 Umdrehungen
n
10 % = 1 Umdrehung
n
0,2 % = 1 Skalenstrich Hubeinstellknopf
n
2
3
4
5
6
50 %
