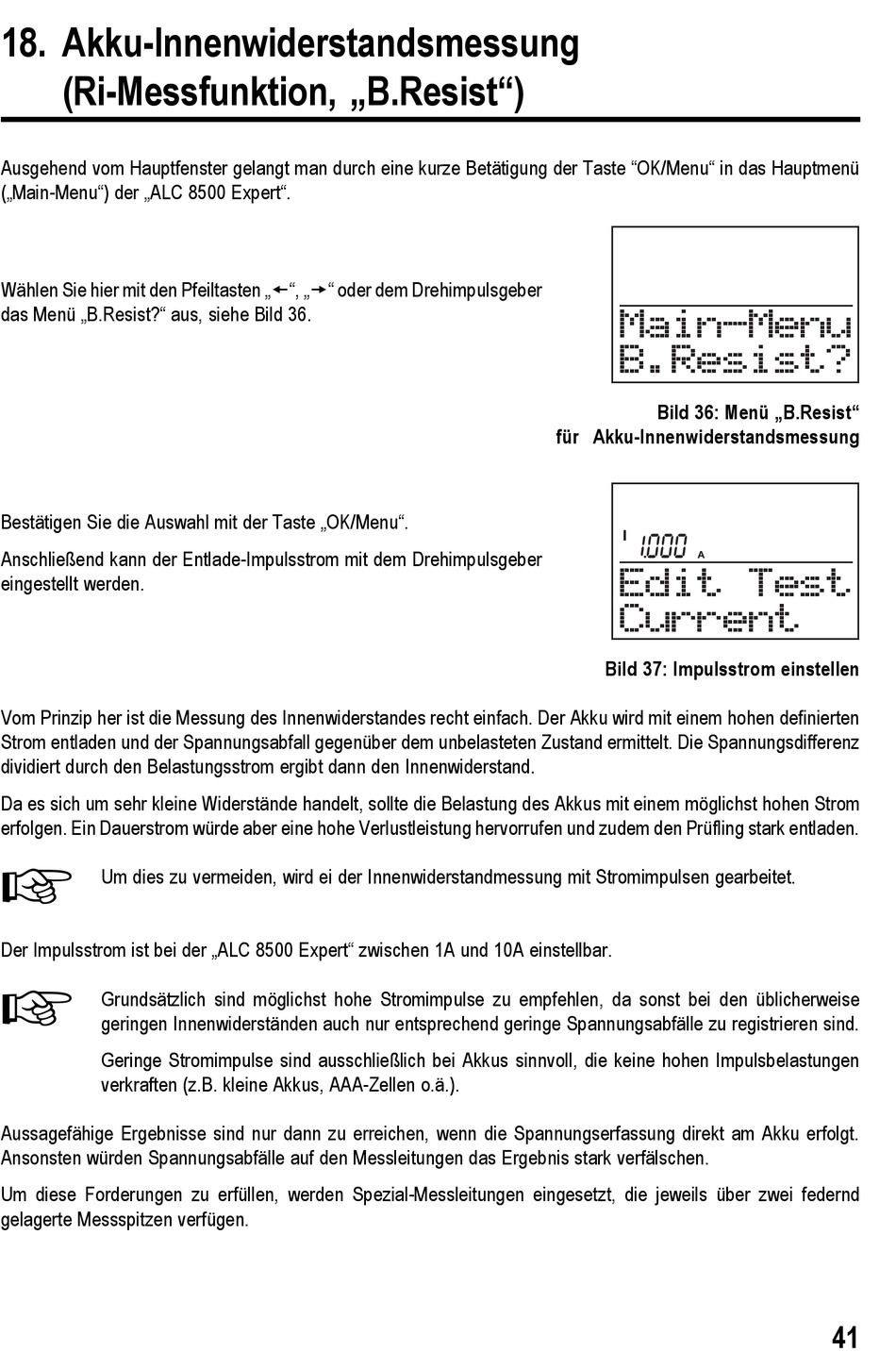

18. Akku-Innenwiderstandsmessung
(Ri-Messfunktion, „B.Resist")
Ausgehend vom Hauptfenster gelangt man durch eine kurze Betätigung der Taste "OK/Menu" in das Hauptmenü
(„Main-Menu") der „ALC 8500 Expert".
Wählen Sie hier mit den Pfeiltasten „ ", „ " oder dem Drehimpulsgeber
das Menü „B.Resist?" aus, siehe Bild 36.
Bestätigen Sie die Auswahl mit der Taste „OK/Menu".
Anschließend kann der Entlade-Impulsstrom mit dem Drehimpulsgeber
eingestellt werden.
Vom Prinzip her ist die Messung des Innenwiderstandes recht einfach. Der Akku wird mit einem hohen definierten
Strom entladen und der Spannungsabfall gegenüber dem unbelasteten Zustand ermittelt. Die Spannungsdifferenz
dividiert durch den Belastungsstrom ergibt dann den Innenwiderstand.
Da es sich um sehr kleine Widerstände handelt, sollte die Belastung des Akkus mit einem möglichst hohen Strom
erfolgen. Ein Dauerstrom würde aber eine hohe Verlustleistung hervorrufen und zudem den Prüfling stark entladen.

Um dies zu vermeiden, wird ei der Innenwiderstandmessung mit Stromimpulsen gearbeitet.
Der Impulsstrom ist bei der „ALC 8500 Expert" zwischen 1A und 10A einstellbar.

Grundsätzlich sind möglichst hohe Stromimpulse zu empfehlen, da sonst bei den üblicherweise
geringen Innenwiderständen auch nur entsprechend geringe Spannungsabfälle zu registrieren sind.
Geringe Stromimpulse sind ausschließlich bei Akkus sinnvoll, die keine hohen Impulsbelastungen
verkraften (z.B. kleine Akkus, AAA-Zellen o.ä.).
Aussagefähige Ergebnisse sind nur dann zu erreichen, wenn die Spannungserfassung direkt am Akku erfolgt.
Ansonsten würden Spannungsabfälle auf den Messleitungen das Ergebnis stark verfälschen.
Um diese Forderungen zu erfüllen, werden Spezial-Messleitungen eingesetzt, die jeweils über zwei federnd
gelagerte Messspitzen verfügen.
Main-Menu
B.Resist?
Bild 36: Menü „B.Resist"
für Akku-Innenwiderstandsmessung
çã æ ææ
Edit Test
Current
Bild 37: Impulsstrom einstellen
41
