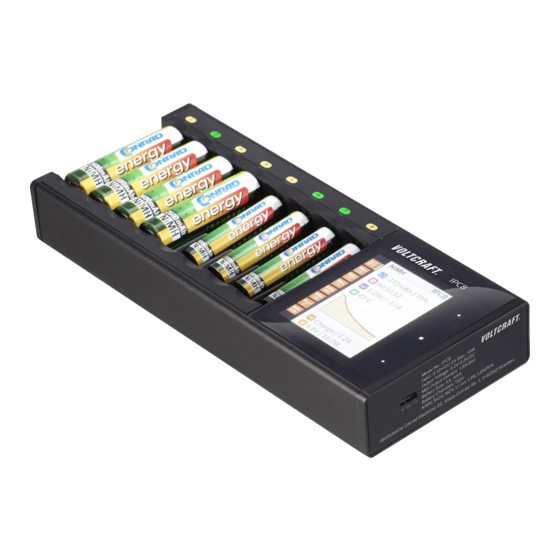

VOLTCRAFT IPC-8 Bedienungsanleitung

Multifunktionsladegerät
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Multifunktionsladegerät
Best.-Nr. 1893032
Operating Instructions
Multi-functional charger
Item No. 1893032
Notice d'emploi
Chargeur multifonction
N° de commande 1893032
Gebruiksaanwijzing
Multifunctionele oplader
Bestelnr. 1893032
Seite 2 - 20
Page 21 - 39
Page 40 - 58
Pagina 59 - 79
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT IPC-8

Inhaltszusammenfassung für VOLTCRAFT IPC-8

  • Seite 1 Bedienungsanleitung Multifunktionsladegerät Best.-Nr. 1893032 Seite 2 - 20 Operating Instructions Multi-functional charger Item No. 1893032 Page 21 - 39 Notice d’emploi Chargeur multifonction N° de commande 1893032 Page 40 - 58 Gebruiksaanwijzing Multifunctionele oplader Bestelnr. 1893032 Pagina 59 - 79...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Einführung ..................3 2. Symbol-Erklärung ................. 4 3. Bestimmungsgemäße Verwendung ..........4 4. Merkmale und Funktionen ............5 5. Sicherheitshinweise ..............6 a) Allgemein ................6 b) Aufstellort ................7 c) Betrieb ..................8 d) Akkushinweise ..............10 6.

  • Seite 3: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Symbol-Erklärung

    2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

  • Seite 5: Merkmale Und Funktionen

    Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen.

  • Seite 6: Sicherheitshinweise

    5. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch beachten insbesondere Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein •...

  • Seite 7: Sollten Sie Noch Fragen Haben, Die In Dieser

    • Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben. • Lassen Wartungs-, Anpassungs- Reparaturarbeiten ausschließlich von einem Fachmann...

  • Seite 8: Betrieb

    • Trennen Sie in diesem Fall das Produkt sofort von der Betriebsspannung, entnehmen Sie evtl. eingelegte Akkus. Betreiben Sie das Ladegerät nicht mehr, bringen Sie es in eine Fachwerkstatt. • Gelangen Flüssigkeiten auf das Steckernetzteil, so schalten Sie die Netzsteckdose stromlos, an der das Steckernetzteil angeschlossen ist.
  • Seite 9 • Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme beim Aufladen eines Akkus nicht ausgeschlossen werden. • Wenn Sie mit dem Ladegerät oder Akkus arbeiten, tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä.) Durch einen Kurzschluss besteht Brand- und Explosionsgefahr.

  • Seite 10: Akkushinweise

    d) Akkushinweise • Akkus gehören nicht in Kinderhände. • Lassen Sie Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! • Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden.

  • Seite 11: Allgemeine Informationen

    6. Allgemeine Informationen Akkus bestehen aus zwei Elektroden, die in einem Elektrolyten eingebracht sind; damit ist ein Akku ein chemisches Element. Im Inneren dieses Elements laufen chemische Prozesse ab. Da diese Prozesse reversibel sind, können Akkus wieder aufgeladen werden. Zum Aufladen eines Akkus wird die sogenannte Ladespannung benötigt, welche größer als die Zellenspannung sein muss.

  • Seite 12: Bedienelemente

    Bei Akkus ohne Angaben zum Ladestrom verwenden Sie die automatische Erkennungsfunktion „Auto“ zur Wahl von Akkytyp und Ladestrom. Manuell stellen Sie am Ladegerät einen Ladestrom in mA von etwa 1/10 der Akkukapazität ein (z.B. Akkukapazität 2500 mAh, Ladestrom von ca. 0,3 A einstellen). 7.

  • Seite 13: Display

    8. Display A Gewählter Prozess beendet (in den vier Betriebsarten) B Akkuschacht frei C Aktueller Akkustand in % D Nummer des Akkuschachts E Akkutyp F Kapazitätsanzeige G Prozessdauer in dieser Betriebsart H Spannungs/-Stromanzeige für den Akkuschacht I Widerstand/Temperatur des eingelegten Akkus J Spannungskurve in grafischer Darstellung K Gewählte Betriebsart...

  • Seite 14: Einstellungsmenü

    10. Einstellungsmenü Stellen Sie den Akkutyp, Betriebsart bzw. Lade-/Entladeparameter mit Hilfe der Firmware des Ladegeräts ein. Einige Gerätefeatures wie z.B. die Displayhelligkeit können ebenfalls im Einstellungsmenü vorgenommen werden. • Drücken und halten Sie die Einstellungs-Taste (6) für ca. 1 Sekunde, um in das Einstellungsmenü...
  • Seite 15 Menü Untermenü Bedeutung Aktivierung On/Off Die eingelegten Akkus aktivieren. In der Stellung „On“ wird der Akku erst entladen und dann geladen. Lesen Sie dazu im Abschnitt „c) Ladeprogramm mit Entladung“. Strom 0,1A - 1,5 A Stellen Sie den benötigten Einstellung Ladestrom in Schritten von 0,1 A ein.

  • Seite 16: Displayumschaltung Und Status

    Menü Untermenü Bedeutung System- Wählen Sie diesen Menüpunkt, informationen um die Systeminformationen anzuzeigen. Zurück Wählen Sie diesen Punkt, um in die Normalanzeige zurückzuschalten. 11. Displayumschaltung und Status a) Display umschalten Das Ladegerät zeigt immer nur die Parameter eines Akkuschachts im LC-Display (2) an.

  • Seite 17: Bedienung

    Wenn die Anzeige in Lila leuchtet, bedeutet dies dass die Aktivierung der Akkus erfolgt. Die Beendigung des Prozesses in einer Betriebsart für einen Akkuschacht wird mittels eines gesetzten Häkchens angezeigt. Ein Signalton ertönt. 12. Bedienung a) Betriebsparameter einstellen Stellen Sie die Betriebsparameter ein, bevor Sie die Akkus in die Akkuschächte einlegen.

  • Seite 18: Ladeprogramm Mit Entladung

    Typische Spannungen (V) für verschiedene Akkutypen NiCd/ NiZn Li-Ion LiHv LiFePo Eneloop NiMH Nennspannung Endspannung 1,65 4,35 3,65 1,65 Lagerspannung Entladespannung 0,9 c) Ladeprogramm mit Entladung Wenn Sie NiCd, NiMH und Eneloop-Akkus einlegen können Sie sie vor dem Aufladen mittels dieses Ladeprogramms erst entladen, damit sie danach wieder bis zur höchstmöglichsten Kapazität geladen werden können.

  • Seite 19: Pflege Und Reinigung

    13. Pflege und Reinigung • Trennen Sie das Produkt vor jeder Reinigung von der Spannungs-/ Stromversorgung, ziehen Sie das USB-Kabel aus dem USB-Port. Entnehmen Sie evtl. eingelegte Akkus aus dem Ladegerät. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

  • Seite 20: Technische Daten

    15. Technische Daten Betriebsspannung/-strom ....5 - 12 V/DC, max. 2 A Leistungsaufnahme ......18 W Akkuschächte .........8 Geeignete Akkus ......Ni-MH, Ni-Cd, Li-lon, NiZn, LiHv, LiFePO , Eneloop Baugröße ........AA/Mignon, AAA/Micro Ladestrom ........0,1 A - 1,5 A / per Schacht Entladestrom ........0,1 A - 1,0 A / per Schacht LC-Displaygröße ......240 x 320 IPS Schutz ..........Überhitzungsschutz Betriebs-/Lagerbedingungen ..
  • Seite 80 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
