Unter Lastbedingungen ist jedoch der Unterschied erheblich. Das zeigt, dass sich während des Entladevorgangs die
Spannungsabgabe der Spannungsquelle kaum verändert, während der Innenwiderstand besonders zum Schluss
des Entladevorgangs stark ansteigt.
Zum Ermitteln des Innenwiderstandes von Akkus bzw. Akkupacks müssen diese einen definierten
Ladungszustand aufweisen.
In der Regel sollten die Akkus nahezu voll geladen sein. Besonders wichtig ist der gleiche Ladezustand,
wenn ein Vergleich von verschiedenen Zellen erfolgen soll.
Abgesehen von einem Defekt und somit einem Totalausfall macht sich die Alterung eines Akkus durch nichts mehr
als durch einen Anstieg des Innenwiderstandes bemerkbar.
Anhand von Entladekurven kann ermittelt werden, wie sich der Innenwiderstand eines Akkus bzw. Akkupacks
während des Entladevorgangs und auch während der Alterung verändert. Gewünscht wird eine hohe Spannungs-
lage während der gesamten Entladezeit. Gute Zellen zeigen erst am Ende der Entladekurve einen recht steilen
Spannungsabfall.
Die Entladekurven von vier unterschiedlichen Akkupacks unter den gleichen Entladebedingungen wurden aufge-
zeichnet und sind in obigem Bild zu sehen.
Treten bei einem Akkupack abrupte Spannungseinbrüche beim Entladevorgang auf, so ist dies ein eindeutiges
Zeichen dafür, dass nicht alle Zellen die gleiche Kapazität haben bzw. eine oder mehrere Zellen bereits geschädigt
sind (deutlich zu sehen bei Akku 2). Während des weiteren Entladeverlaufs kann es dann zum Umpolen und somit
zur weiteren Schädigung dieser Zelle kommen.
Gut selektierte Zellen sorgen immer dafür, dass Akkupacks eine hohe Zuverlässigkeit und insbeson-
dere eine lange Lebensdauer haben.
Beim eigenen Zusammenstellen eines Akkupacks sollten daher grundsätzlich keine unterschiedlichen Zellen
(unterschiedlicher Typ oder Hersteller) und erst recht keine Zellen mit unterschiedlicher Kapazität (z.B. 1200mAh
+ 1300mAh) verwendet werden. Je besser die Zellen selektiert sind, desto besser und langlebiger ist der daraus
gebildete Akkupack.

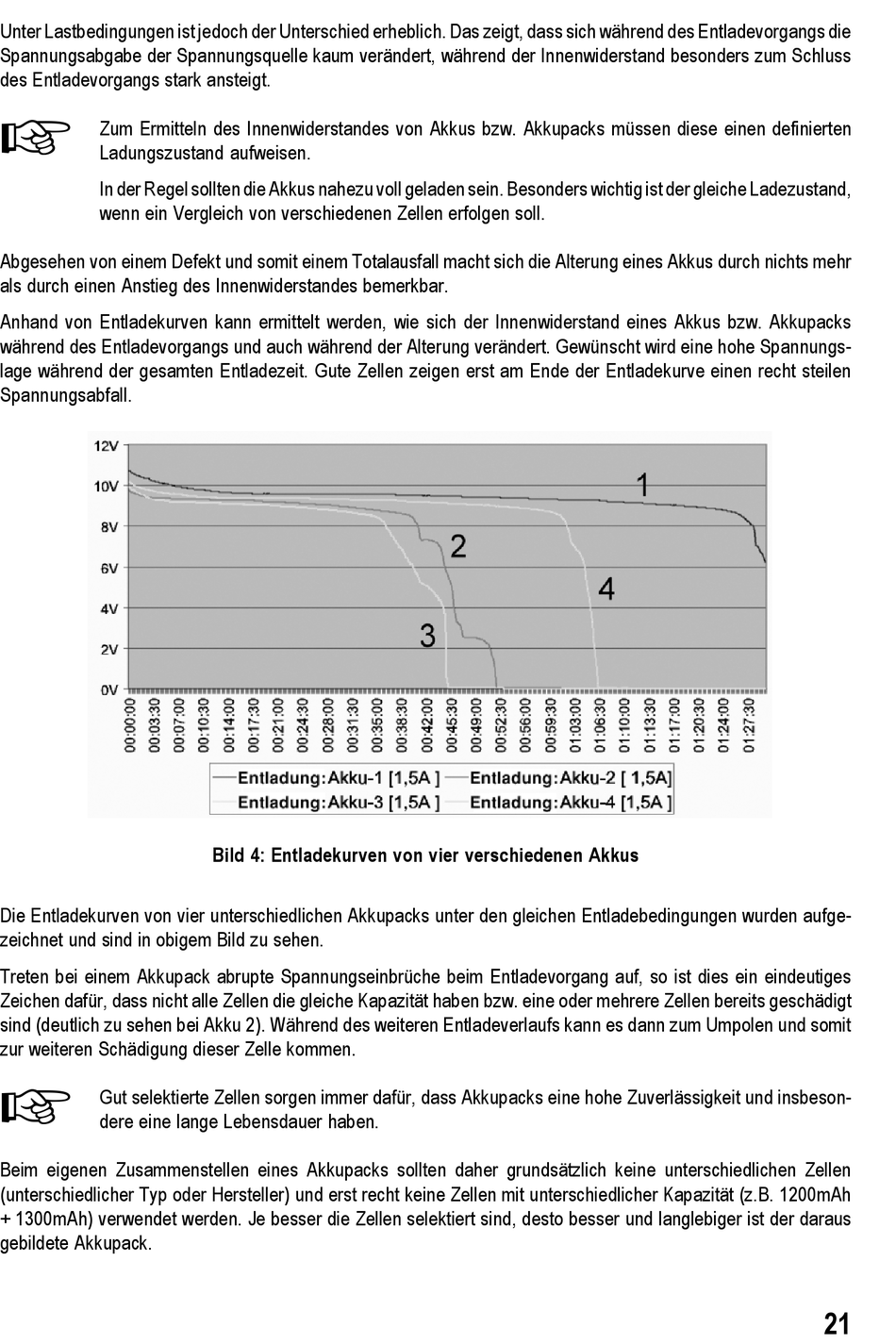

Bild 4: Entladekurven von vier verschiedenen Akkus
21
