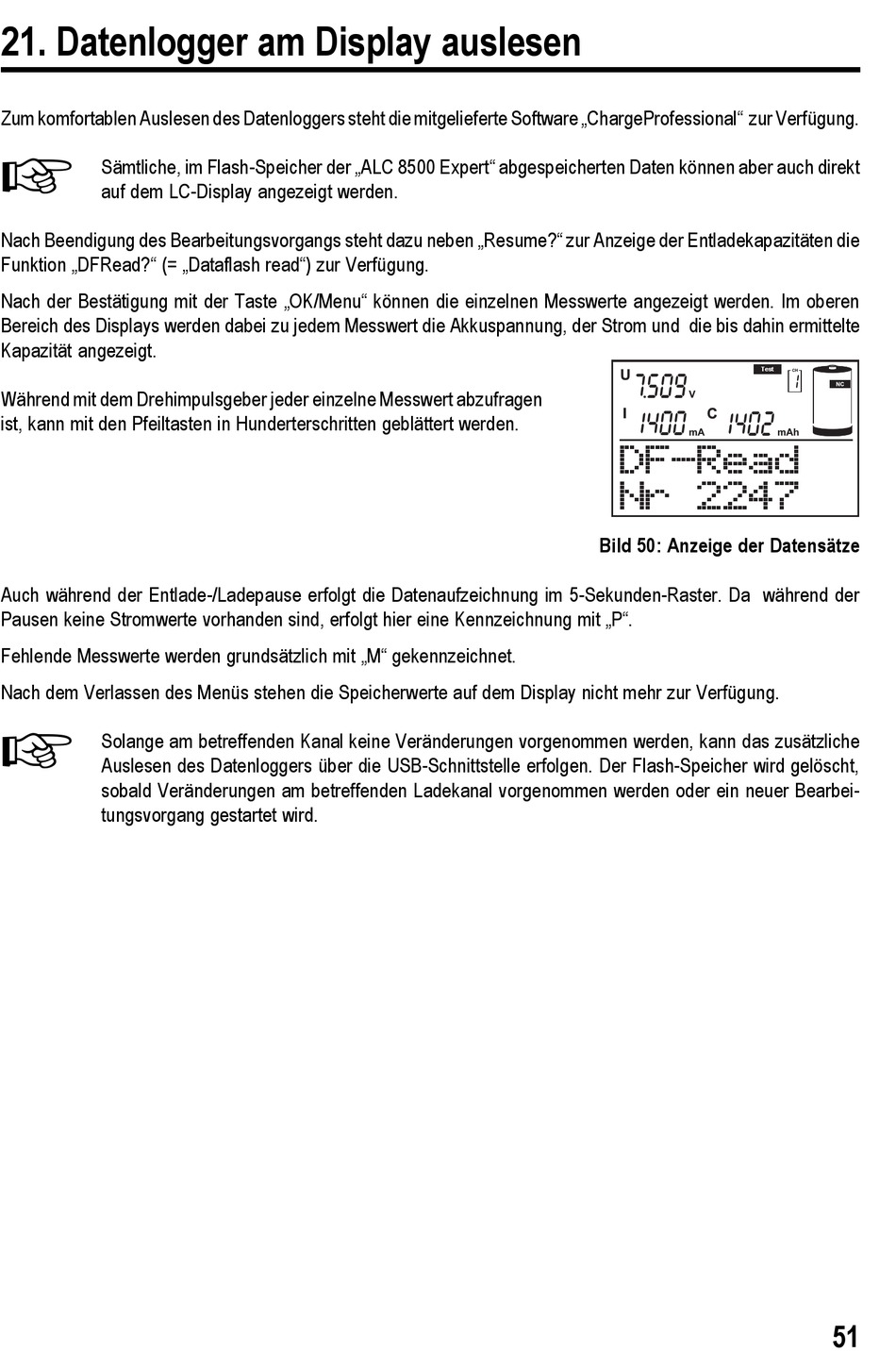

Datenlogger Am Display Auslesen - VOLTCRAFT ALC 8500 EXPERT Bedienungsanleitung

21. Datenlogger am Display auslesen

Zum komfortablen Auslesen des Datenloggers steht die mitgelieferte Software „ChargeProfessional" zur Verfügung.

Sämtliche, im Flash-Speicher der „ALC 8500 Expert" abgespeicherten Daten können aber auch direkt
auf dem LC-Display angezeigt werden.
Nach Beendigung des Bearbeitungsvorgangs steht dazu neben „Resume?" zur Anzeige der Entladekapazitäten die
Funktion „DFRead?" (= „Dataflash read") zur Verfügung.
Nach der Bestätigung mit der Taste „OK/Menu" können die einzelnen Messwerte angezeigt werden. Im oberen
Bereich des Displays werden dabei zu jedem Messwert die Akkuspannung, der Strom und die bis dahin ermittelte
Kapazität angezeigt.
Während mit dem Drehimpulsgeber jeder einzelne Messwert abzufragen
ist, kann mit den Pfeiltasten in Hunderterschritten geblättert werden.
Auch während der Entlade-/Ladepause erfolgt die Datenaufzeichnung im 5-Sekunden-Raster. Da während der
Pausen keine Stromwerte vorhanden sind, erfolgt hier eine Kennzeichnung mit „P".
Fehlende Messwerte werden grundsätzlich mit „M" gekennzeichnet.
Nach dem Verlassen des Menüs stehen die Speicherwerte auf dem Display nicht mehr zur Verfügung.

Solange am betreffenden Kanal keine Veränderungen vorgenommen werden, kann das zusätzliche
Auslesen des Datenloggers über die USB-Schnittstelle erfolgen. Der Flash-Speicher wird gelöscht,
sobald Veränderungen am betreffenden Ladekanal vorgenommen werden oder ein neuer Bearbei-
tungsvorgang gestartet wird.
Test
íã ë æï
çêææ çêæè
DF-Read
Nr 2247
Bild 50: Anzeige der Datensätze
ç
51
