8. Bedienelemente

a) Vorderseite
1
Power
8
1 Power-LED
2 LC-Display (beleuchtbar)
3 Drehimpulsgeber (Drehknopf ohne Endanschlag; Drehung wird per Sensor erkannt)
4 LED für Bleiakku-Aktivator-Funktion
5 LEDs für die vier Ladekanäle
6 Plus-Anschlüsse (+) für Akkus
7 Minus-Anschlüsse (-) für Akkus
8 Ein-/Ausschalter (Netzschalter)
9 Taste „ " für Cursor-Steuerung
10 Taste „ " für Cursor-Steuerung
11 Taste „OK/Menu"
12 Ladeausgang 1 („Channel 1")
13 Ladeausgang 2 („Channel 2")
14 Ladeausgang 3 („Channel 3")
15 Ladeausgang 4 („Channel 4")
14
2
õõõ1õõõõõ2õõõõõ3õõõõõ4
ËÍõËÎõËÎõõõ-
9 10

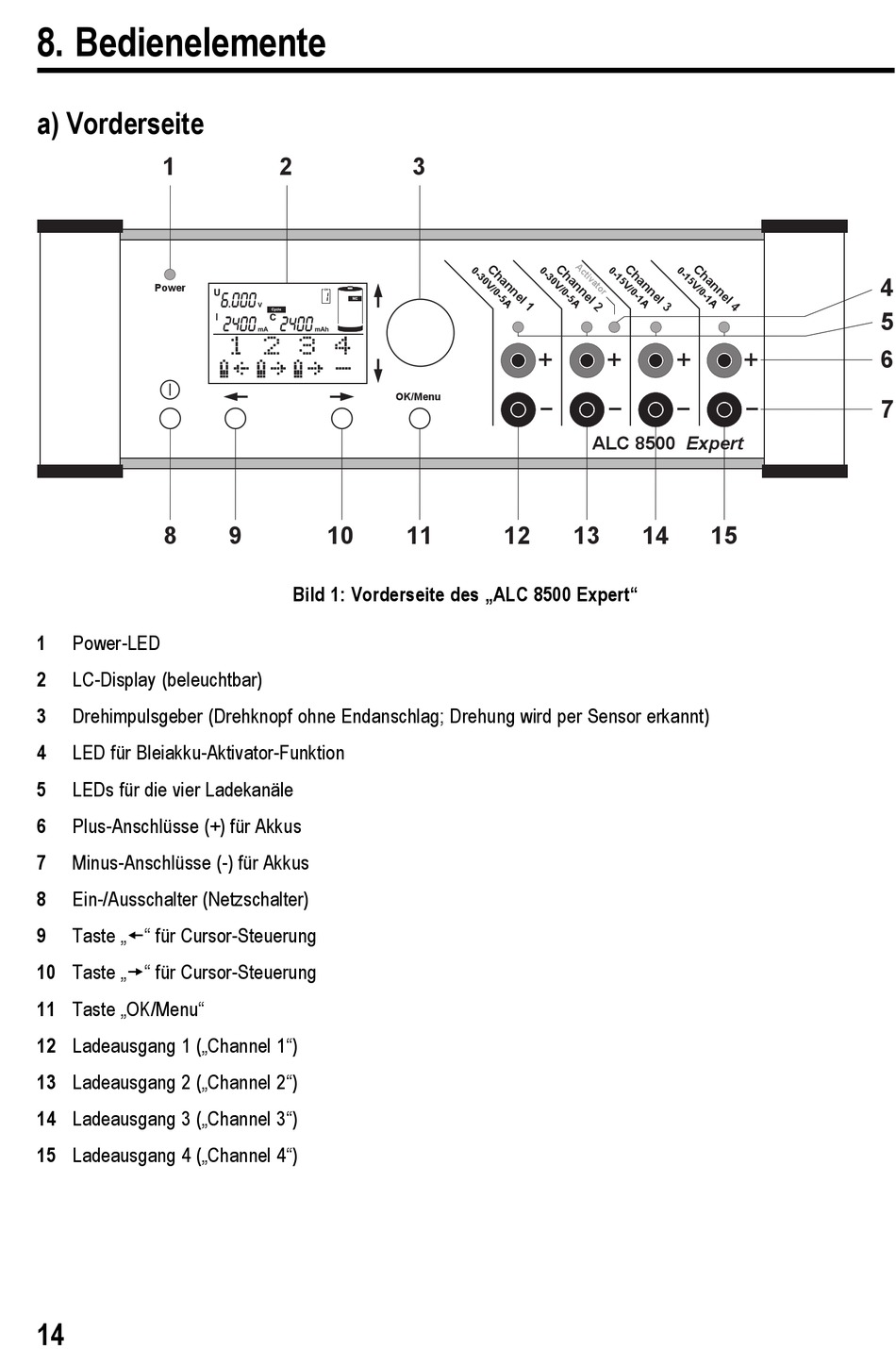

Bild 1: Vorderseite des „ALC 8500 Expert"
