b) Rückseite
16
USB-Interface
RX
Battery
Resistance
+Bat. -Bat.
18
19
16 USB-Anschluss mit LEDs RX/TX
17 Lüfter
18 Buchse „+Bat.", positiver Anschluss für Innenwiderstandsmessung
19 Buchse „-Bat.", negativer Anschluss für Innenwiderstandsmessung
20 Sicherung für Ladekanal „Channel 4" (1.6A, Träge)
21 Sicherung für Ladekanal „Channel 2" (6.3A, Träge)
22 Sicherung für Ladekanal „Channel 1" (6.3A, Träge)
23 Sicherung für Ladekanal „Channel 3" (1.6A, Träge)
24 3.5mm-Klinkenbuchse für Temperatursensor
25 Sicherung für Stromversorgung (800mA, Träge)
26 Stromversorgungsbuchse (230V~/50H) für mitgeliefertes Netzkabel
17
TX
Fuse Fuse
1.6AT 6.3AT
Ch. 4 Ch. 2
20
21

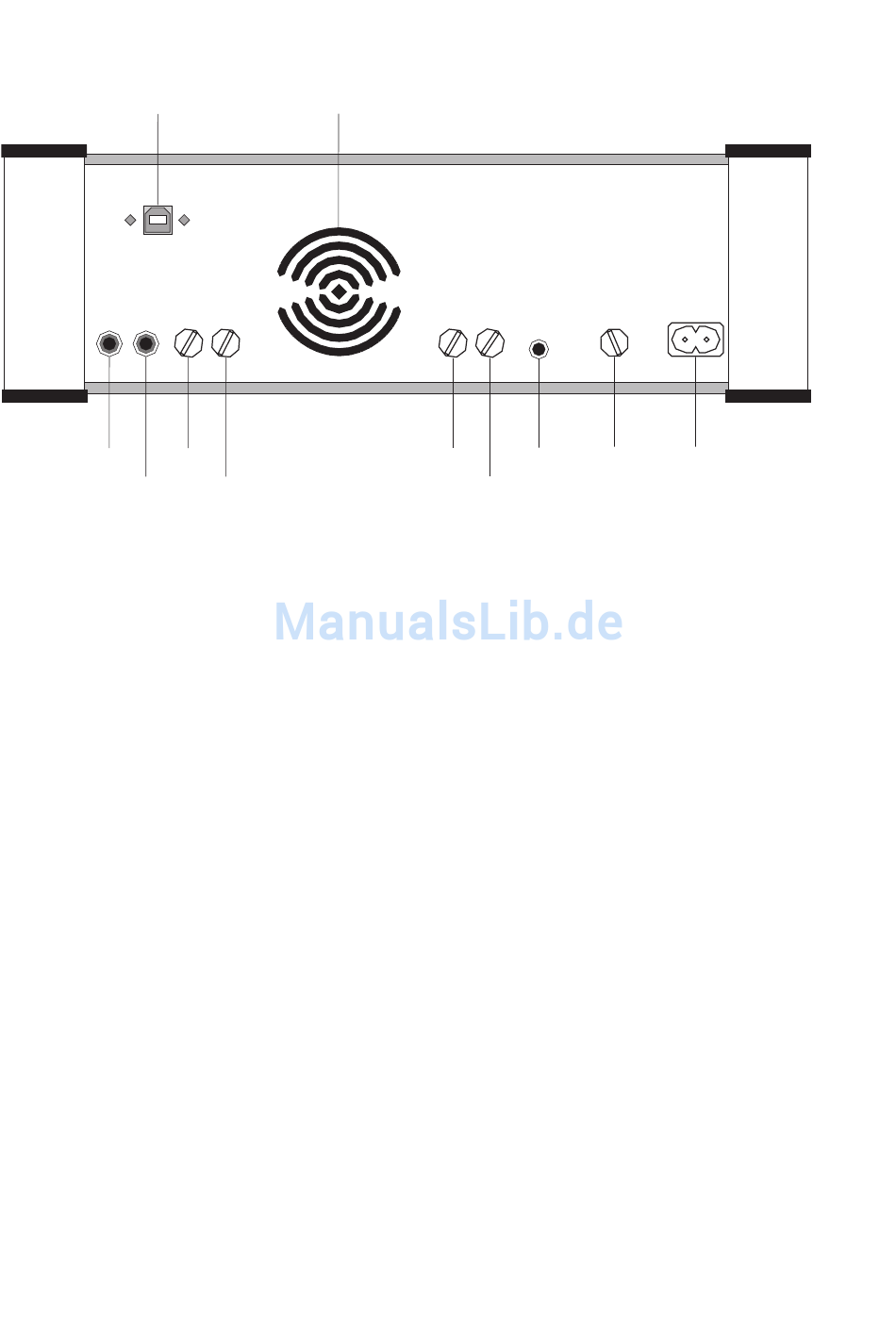

Bild 2: Rückseite des „ALC 8500 Expert"
Fuse Fuse Fuse
6.3AT 1.6AT 800mAT
Ch. 1
Ch. 1 Ch. 3 Power
Temp.
Sensor
22 24 25
23
230V AC
50Hz
26
