Pulse width modulation (PWM)
2.3
Pinbelegung der PWM
WICHTIG!
i
Die Funktionsmodule weisen unterschiedliche Bezeichnungen in der
Hardware- bzw. Software-Beschreibungen auf.
Für die Steckerbelegung (Hardware) werden die Module von 1 bis 4 nummeriert.
Für das SET1710 Programm oder die Softwarefunktionen (Software) BEGINNT
die Modulnummerierung mit 0.
Hierunter wird der maximale Einsatz der PWM auf der Karte abgebildet. Die
Funktion ist auf allen Funktionsmodulen implementiert.
10

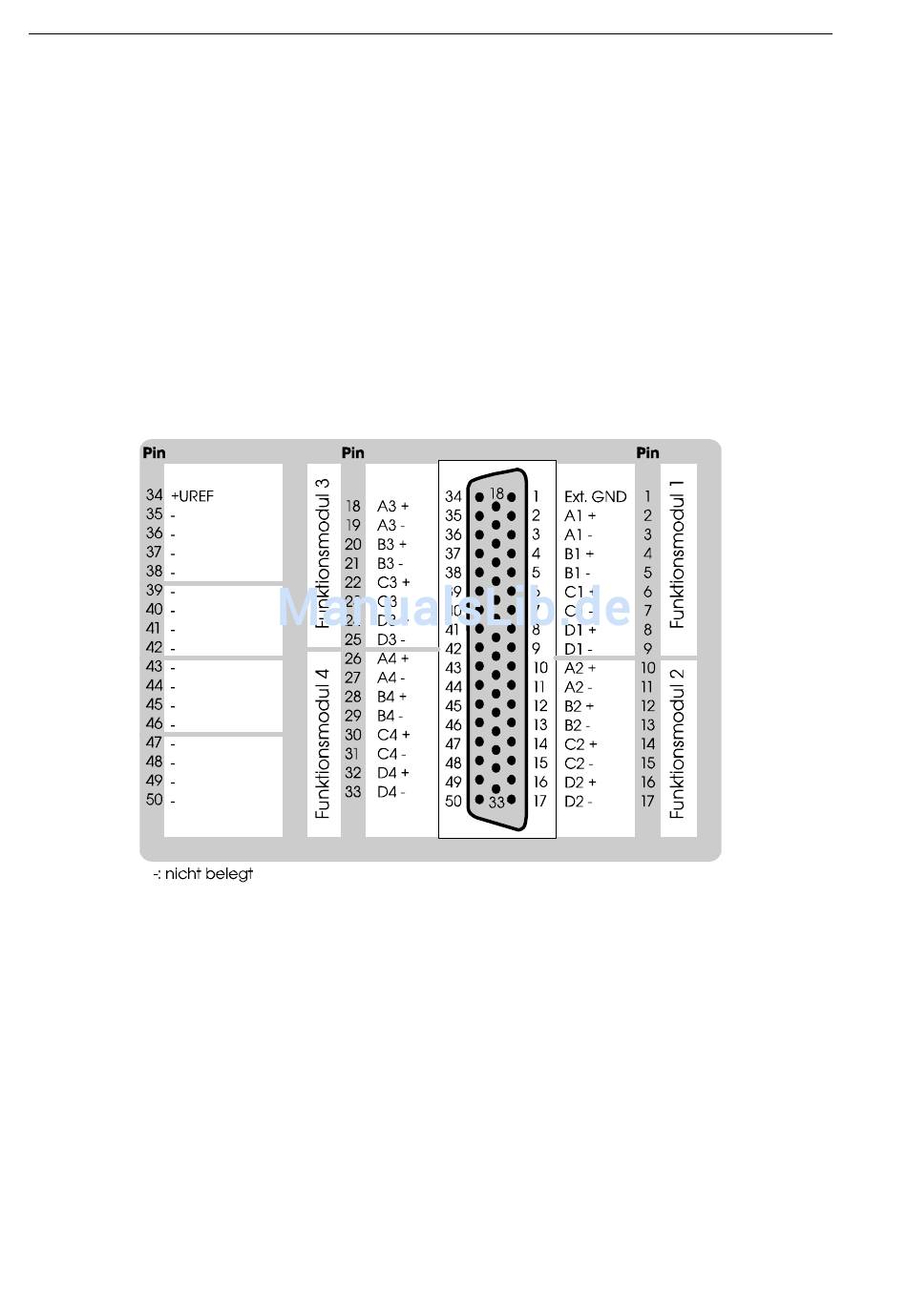

Abb. 2-2: Pinbelegung des Fronsteckers
APCI-/CPCI-1710
