Funktionsbeschreibung
4.1.2 Spannungsbereiche
Die analogen Eingangsbereiche (0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V bzw. optional
0-20 mA) und die Verstärkung können für jeden Kanal per Software ausgewählt werden.
Dies ermöglicht unterschiedliche Spannungen (bzw. Ströme) bei den Kanälen, so dass die Auflösung
des A/D-Wandlers optimal ausgenutzt werden kann.
4.1.3 Analoge Eingangsschaltung
1) Single-Ended
R (Option PC-SE) = optionale Bestückung bei Strom-Version PC-SE = 250 Ω
Tabelle 4-1: Berechnung der Grenzfrequenz (Single-Ended)
www.addi-data.de
HINWEIS!
Bitte beachten Sie, dass bei der Umschaltung des Spannungs-
bereichs von unipolar auf bipolar bzw. umgekehrt mit einer
längeren Einschwingzeit der Messkette zu rechnen ist.

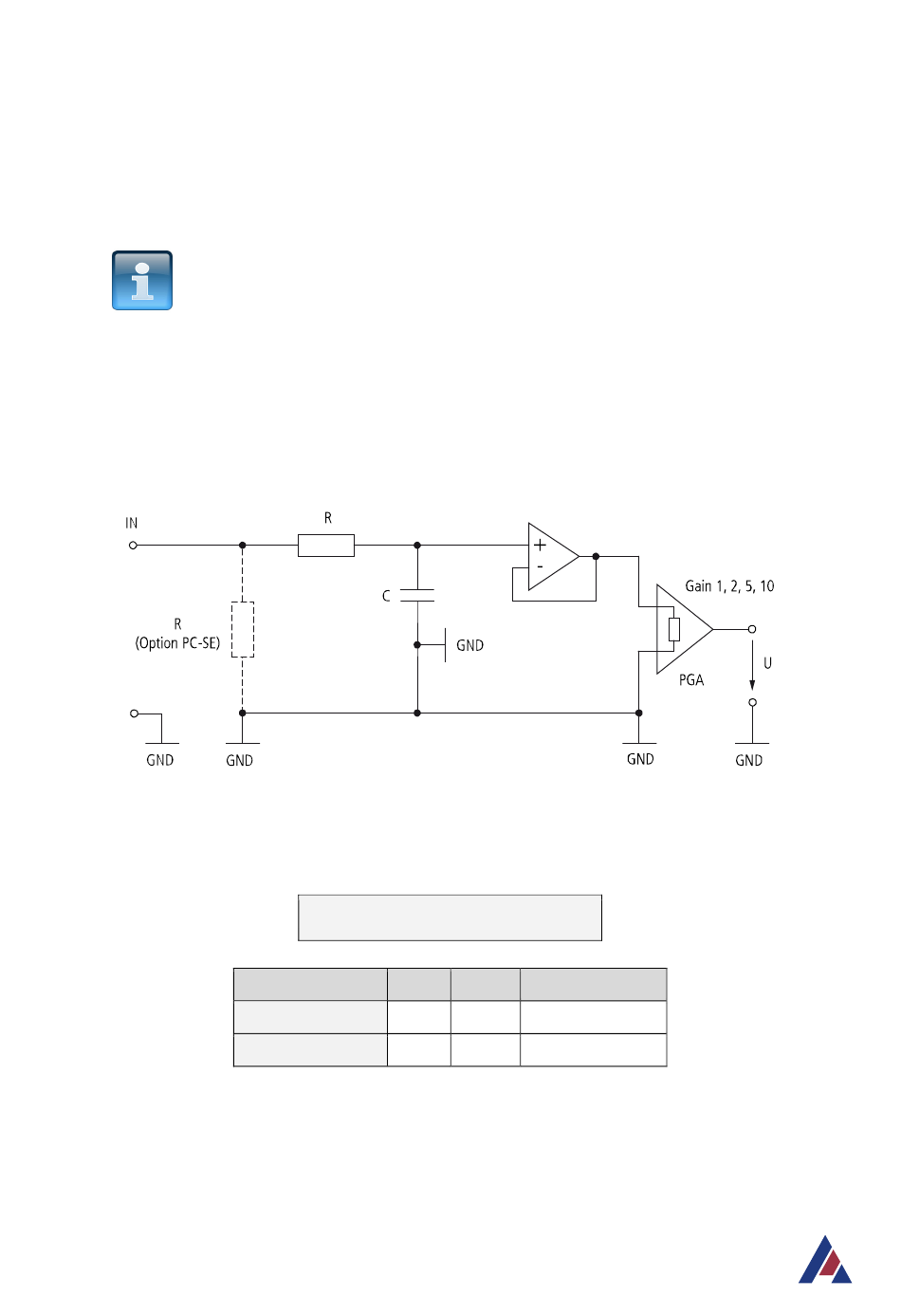

Abb. 4-2: Analoge Eingangsschaltung (Single-Ended)
Grenzfrequenz f
Bestückung
Standard-Version
Option SF (Filter)
= 1 / (2 π * R * C)
-3dB
R
C
Grenzfrequenz
100 Ω
10 nF
159 kHz
10 kΩ
470 nF
29
APCIe-3x21, CPCIs-3121
30 Hz
