Funktionsbeschreibung
Optional werden auch analoge Stromausgänge angeboten. In diesem Fall wird die programmierte
Ausgangsspannung durch einen Spannungs-/Stromwandlerbaustein in einen Konstantstrom umgesetzt
(Bereich 0-20 mA).
Beim Einschalten des Rechners sind die analogen Ausgänge kurzzeitig in einem undefinierten Zustand.
Es ist daher notwendig, dass der Rechner vor der angeschlossenen Peripherie eingeschaltet wird.
Nach dem Power-ON-Reset des Rechners liegt dann an allen analogen Ausgängen eine Spannung von
0 V bzw. ein Strom von 0 mA an.
Aus dem nachfolgenden Diagramm wird die Wärmeentwicklung der Karte bei einer minimalen Last
von 10 Ω, einer Rechnerinnentemperatur von 35 °C und verschiedenen Ausgangsströmen auf allen
8 Ausgängen ersichtlich.
www.addi-data.de

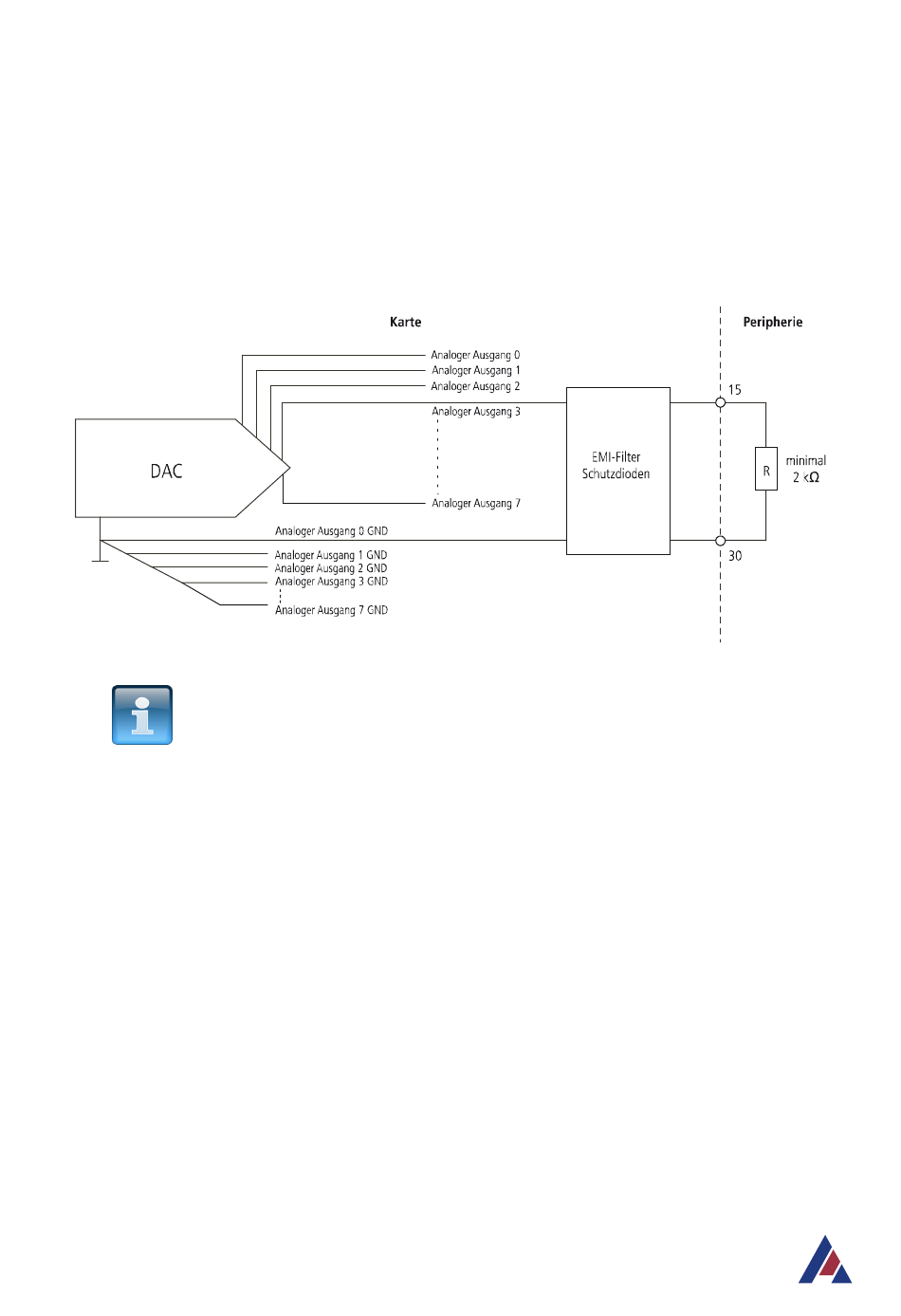

Abb. 4-5: Beschaltung der analogen Masseleitungen
ACHTUNG!
Bei den Stromausgängen ist auf eine ausreichende Kühlung der
Karte im PC zu achten. Die Temperatur der Karte darf 60 °C nicht
übersteigen!
37
APCIe-3x21, CPCIs-3121
