APCI-7xxx-3
8
KARTE TESTEN
8.1
Kurzschlussstecker anschließen
Mit Hilfe des unten beschriebenen Kurzschlusssteckers und der Testsoftware
MTTTY kann ein Selbsttest der Karte durchgeführt werden. Dafür sollten Sie den
Anschluss der Signale für die verschiedenen Ports über einen 9-pol.
Kurzschlussstecker folgendermaßen simulieren. Der Empfänger wird auf den
Sender geschaltet.

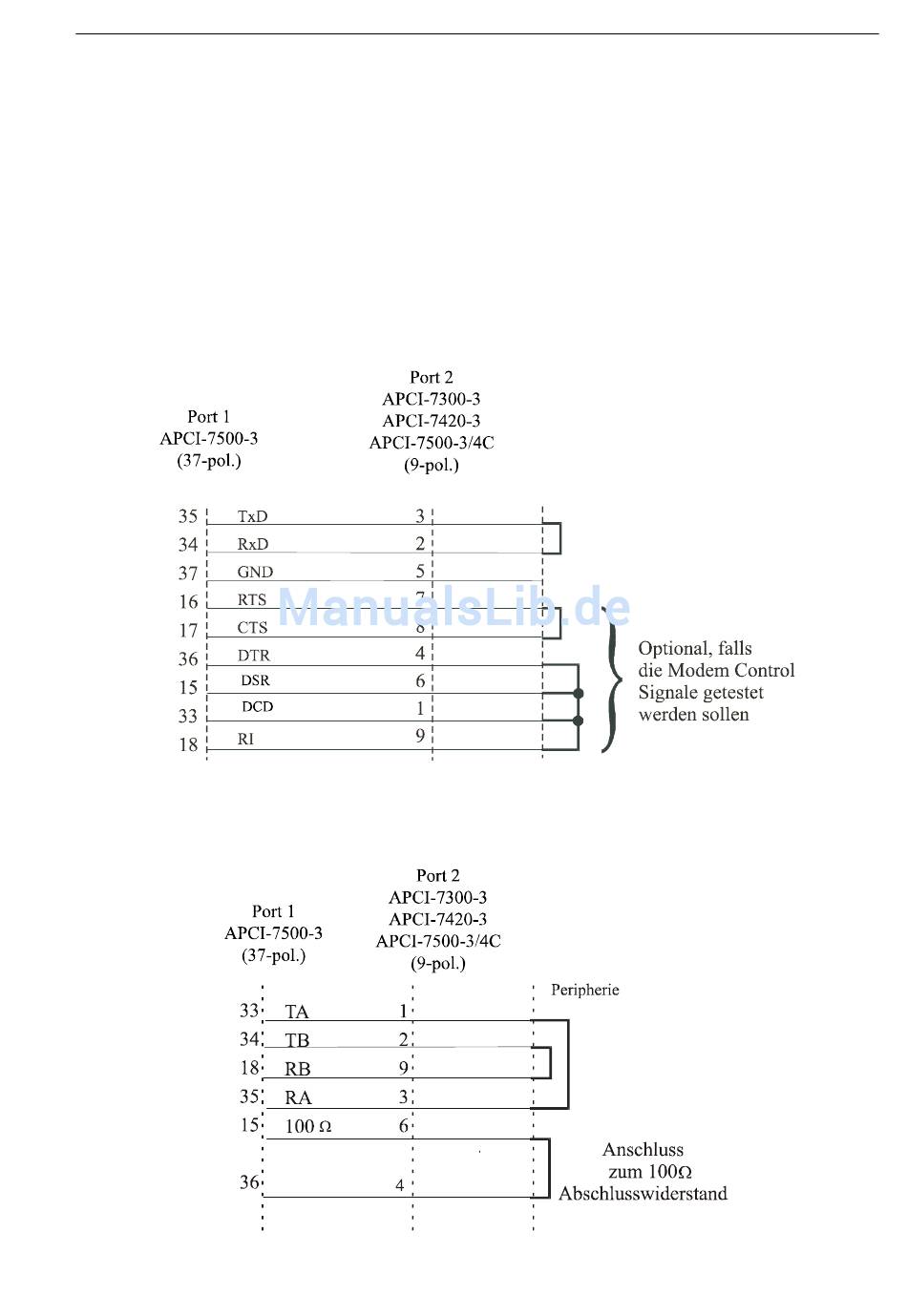

Abb. 8-1: Anschluss des Kurzschlusssteckers für RS232
Abb. 8-2: Anschluss des Kurzschlusssteckers für RS422
52
KaRTE testen
