Funktionsbeschreibung
b) Sequenz-Modus mit Verzögerung

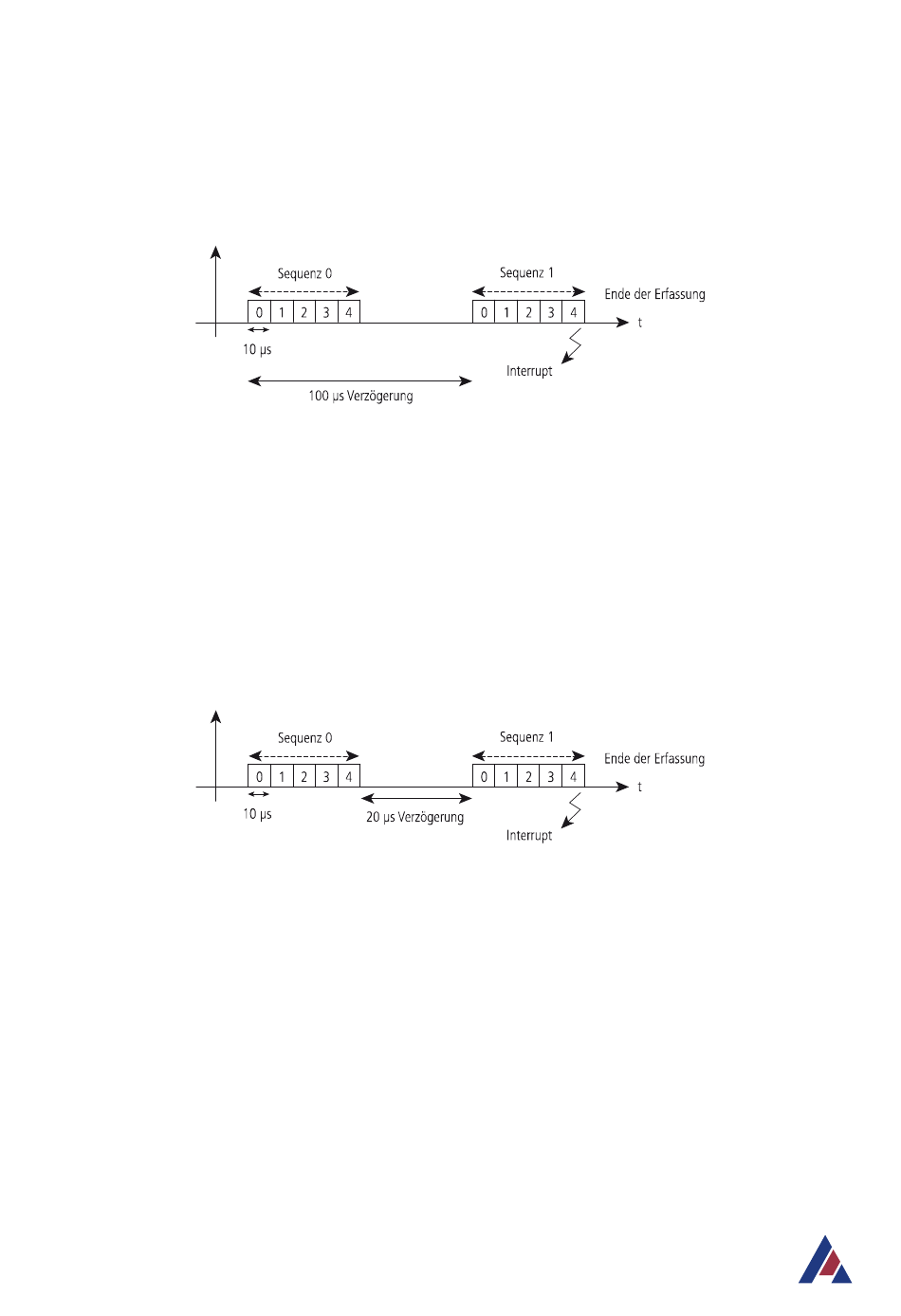

Sequenz-Modus mit Verzögerung - Beispiel 1
Der Interrupt wird nach der zweiten Sequenz (10 Erfassungen) ausgelöst. Gleichzeitig wird die
Erfassung beendet. Die Verzögerungszeit zwischen dem jeweiligen Start zweier Sequenzen beträgt
100 µs.
b_ChannelCount = 5
pb_Channel = 0, 1, 2, 3, 4
dw_DelayTime = 100
dw_SequenceCount = 2
dw_SequenceBeforeInterrupt = 2
Sequenz-Modus mit Verzögerung - Beispiel 2
Die Verzögerungszeit zwischen dem Ende einer Sequenz und dem Start der nächsten Sequenz beträgt
in diesem Beispiel 20 µs.
b_ChannelCount = 5
pb_Channel = 0, 1, 2, 3, 4
dw_DelayTime = 20
dw_SequenceCount = 2
dw_SequenceBeforeInterrupt = 2
www.addi-data.de
35
APCIe-3x21, CPCIs-3121
