Funktionsbeschreibung
60,0 °C
50,0 °C
40,0 °C
30,0 °C
20,0 °C
10,0 °C
0,0 °C
0 mA
4.3 Digitale Eingänge
Die digitalen Eingänge erfassen externe Signalzustände. Die Eingangsinformation wird per
Treiberfunktion als Zahlenwert in einer Speicherzelle des Systems geladen. Dieser Zahlenwert
repräsentiert den Status der Eingangssignale.
Die Eingänge entsprechen dem 24 V-Industriestandard (DIN EN IEC 61131-2):
•
Logisch „1" entspricht einer Eingangsspannung ≥ 19 V.
•
Logisch „0" entspricht einer Eingangsspannung ≤ 14 V.
Der Strombedarf je Eingang liegt bei 10,5 mA bei Nominalspannung. Die maximale Eingangsspannung
beträgt 30 V.
Die Eingangssignale werden durch TVS-Dioden, Z-Dioden, RC-Filter und Optokoppler gefiltert. Damit
wird die Wirkung von induktiv und kapazitiv eingekoppelten Störungen vermindert.
Die Karte benötigt keine Initialisierung, um die digitalen Informationen der Eingänge direkt lesen zu
können. Die Daten sind nach „Power ON" sofort lesbar.
www.addi-data.de

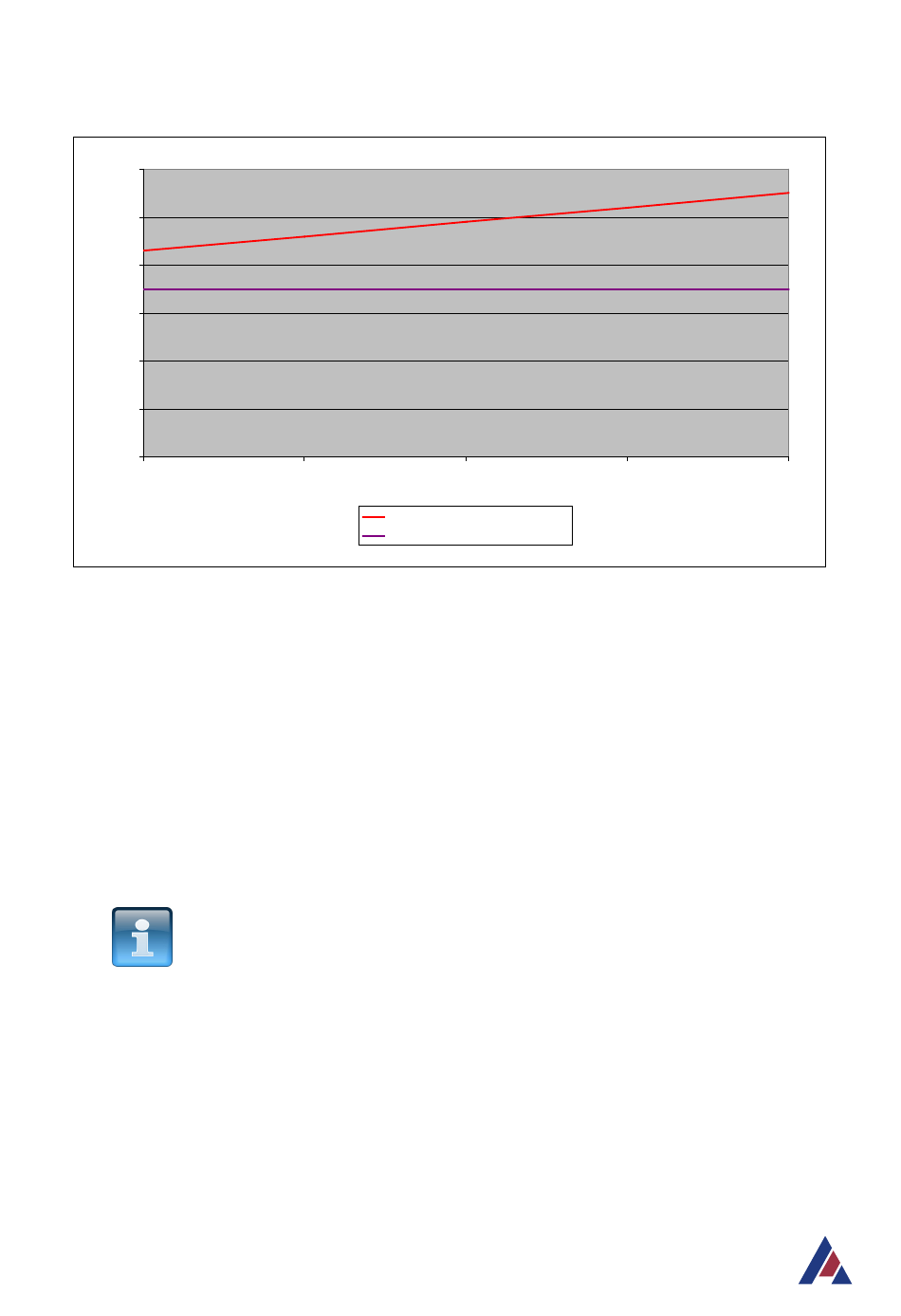

Abb. 4-6: Wärmeentwicklung der Karte
5 mA
HINWEIS!
Das Netzteil für die externe Spannungsversorgung der Karte muss
die Leistung liefern, die für Ihre Applikation notwendig ist.
10 mA
Last 10 Ω auf allen 8 Ausgängen
Innentemperatur Rechner
38
APCIe-3x21, CPCIs-3121
15 mA
20 mA
