Einbau und Installation der Karte
2) Analoge Ausgänge (nur APCIe-3121, APCIe-3521 und CPCIs-3121)
www.addi-data.de

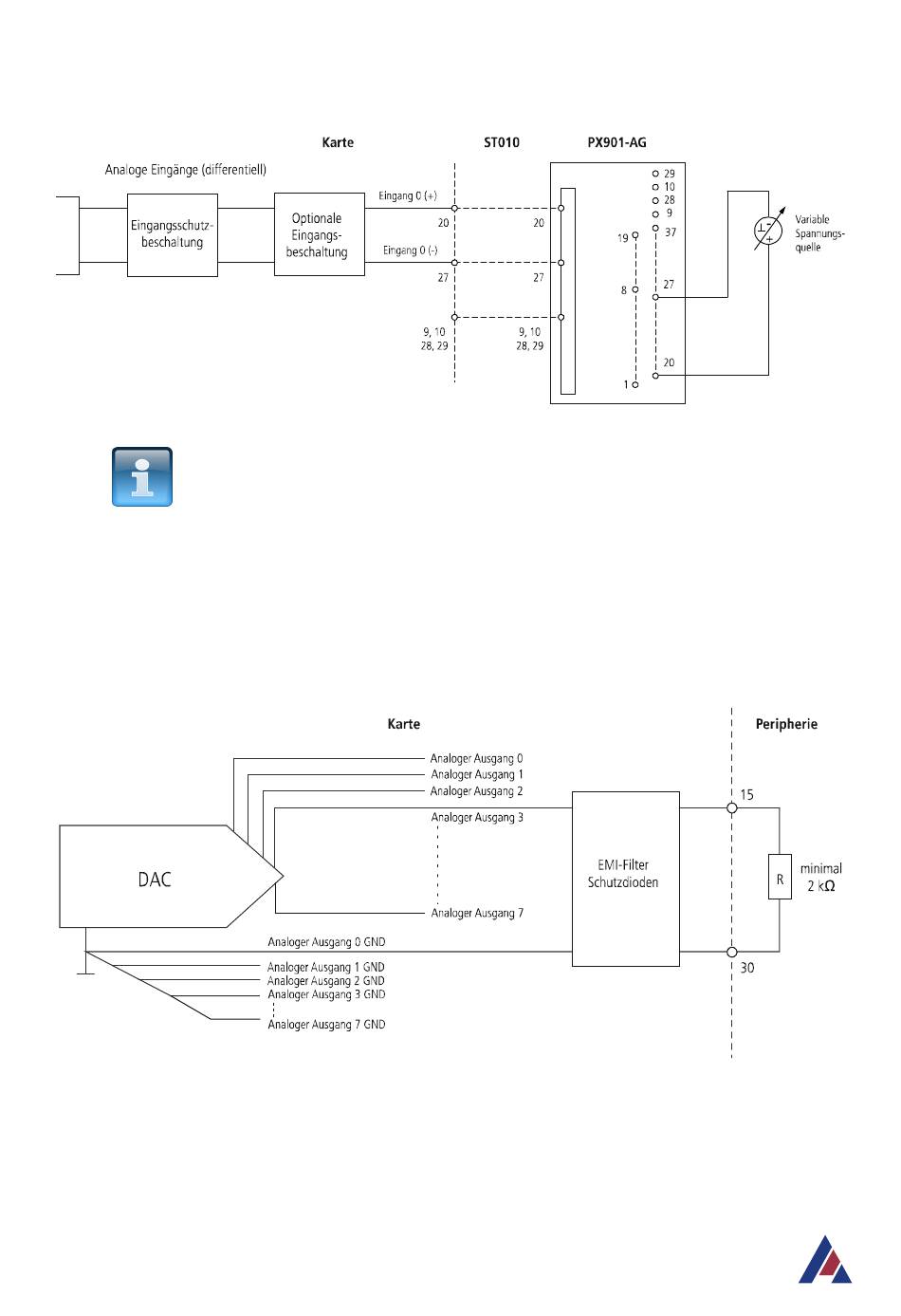

Abb. 3-14: Anschlussbeispiel (differentielle Eingänge)
HINWEIS!
Da die analogen Eingänge sehr hochohmig sind, ist das Mess-
ergebnis an nicht belegten (offenen) Eingängen undefiniert, d.h.
veränderlich. Um Störeinflüsse zu minimieren, sollten alle nicht
benötigten Eingänge mit „Analoger Eingang GND" (siehe Stecker-
belegung) belegt werden.
Abb. 3-15: Anschlussbeispiel (analoge Ausgänge)
25
APCIe-3x21, CPCIs-3121
