4.5.2 Watchdog

Nach dem Start des Watchdogs wird mit jedem Setzen der analogen Ausgänge der Reload-Wert neu
geladen (Triggern). Das Triggern kann auch direkt per Softwarebefehl ohne erneutes Setzen der
analogen Ausgänge erfolgen. Nach Ablauf der gesamten Zykluszeit (Time-out), d.h., wenn der
Watchdog nicht neu getriggert wurde, setzt dieser die analogen Ausgänge auf 0 V.
Es ist möglich, die Betriebszustände rückzulesen. Die Zykluszeit kann im Bereich von 1 µs bis 65535 s
programmiert werden.

4.5.3 Setzen eines digitalen Ausgangs

1) Timer
Nach Ablauf des Timers kann ein digitaler Ausgang (24 V) gesetzt werden. Es ist möglich, den
Ausgangspegel zu definieren (Beispiel: OutputAction = Set Output to Low). Der Ausgang wird für
einen (Eingangs-)Takt aktiviert.
www.addi-data.de

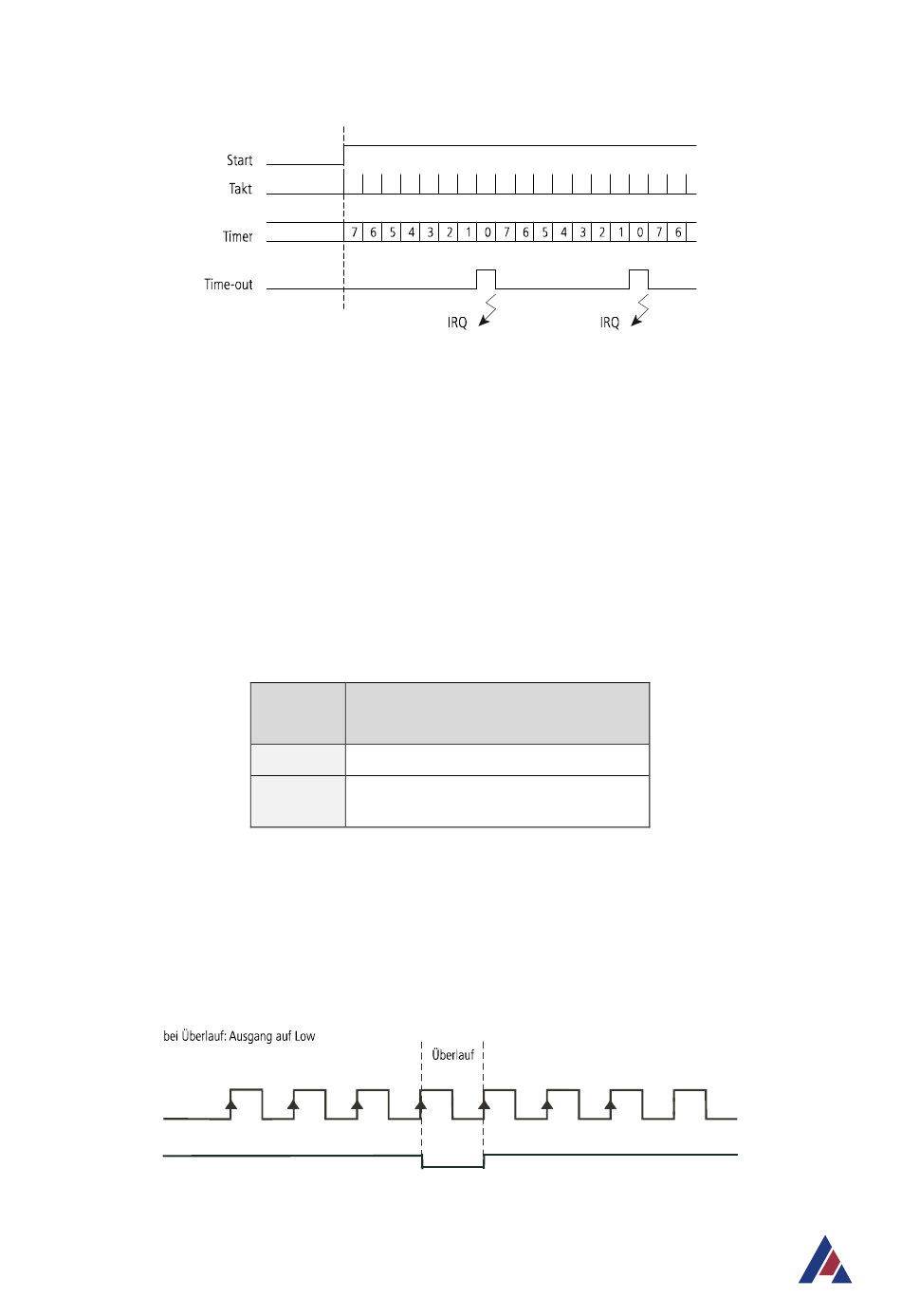

Abb. 4-9: Timer (Beispiel)

Tabelle 4-3: Digitale Ausgänge (24 V)
Digitaler
Ausgang
0
Timer 0
Timer 1 / Watchdog 0
1
(Watchdog 0 für analoge Ausgänge)

Abb. 4-10: Setzen eines digitalen Ausgangs (Beispiel)

Timer/Watchdog
41
APCIe-3x21, CPCIs-3121
ADDI-DATA
PARTNER FÜR PRÄZISION
®
