Funktionsbeschreibung
4.4 Digitale Ausgänge
Für die digitalen Ausgänge wird positive Logik angewendet:
•
Logisch „1": Ausgang über Software setzen
•
Logisch „0": Ausgang zurücksetzen.
Die maximale Versorgungsspannung beträgt 32 V. Pro Ausgang kann ein Strom von 65 mA geschaltet
werden. Der Summenstrom aller Ausgänge ist über ein Polyswitch-Sicherungselement auf 300 mA
begrenzt.
Merkmale der 24 V-Ausgänge:
•
Kurzschlussfestigkeit gegen Masse: Der Ausgang wird abgeschaltet.
•
Schutz gegen Übertemperatur: Der Ausgangstreiber wird abgeschaltet.
TVS-Dioden und Optokoppler filtern Störungen auf der Peripherieseite. Die Wirkung auf die
Systembus-Seite durch induktiv und kapazitiv eingekoppelte Störungen wird somit vermindert bzw.
unterdrückt.
Die Karte benötigt keine Initialisierung, um die digitalen Informationen ausgeben zu können.
Die Ausgänge sind nach „Power ON Reset" auf „0" zurückgesetzt und können sofort programmiert
werden.
www.addi-data.de

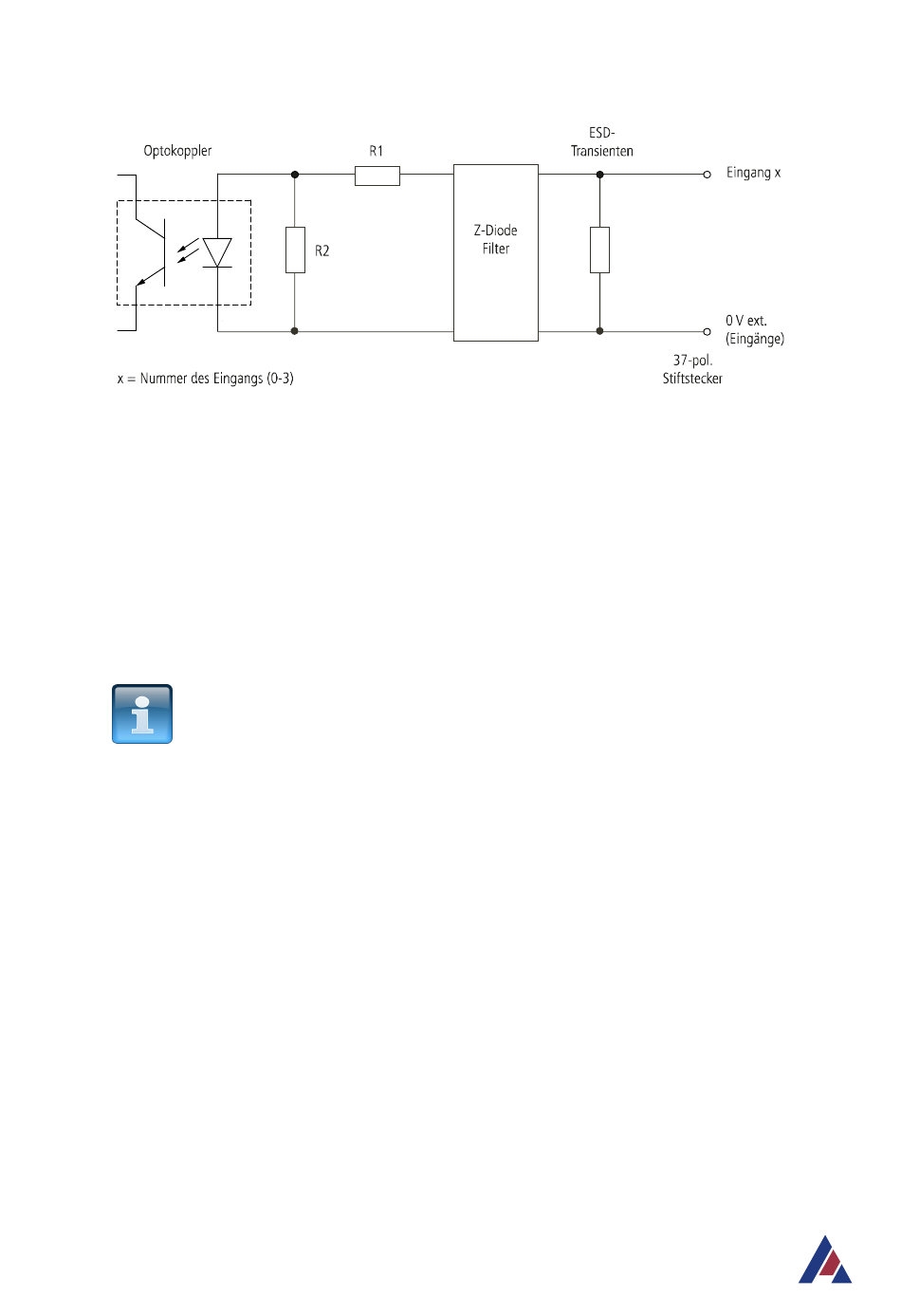

Abb. 4-7: Eingangsschaltung
HINWEIS!
Das Netzteil für die externe Spannungsversorgung der Karte muss
die Leistung liefern, die für Ihre Applikation notwendig ist.
39
APCIe-3x21, CPCIs-3121
