Einbau und Installation der Karte

3.3.3 Anschlussprinzip

Bei der Option PC-Diff (siehe Kap. 7.4) muss die Karte am Ende der Stromschleife eingebaut werden,
so dass die Spannung (U
beträgt (siehe folgende Abbildung).
www.addi-data.de

Tabelle 3-2: Pin-Beschreibung (Option TTL E/A)

Pin-Nr. (16-pol.
Pfostenstecker) D-Sub-Stiftstecker)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

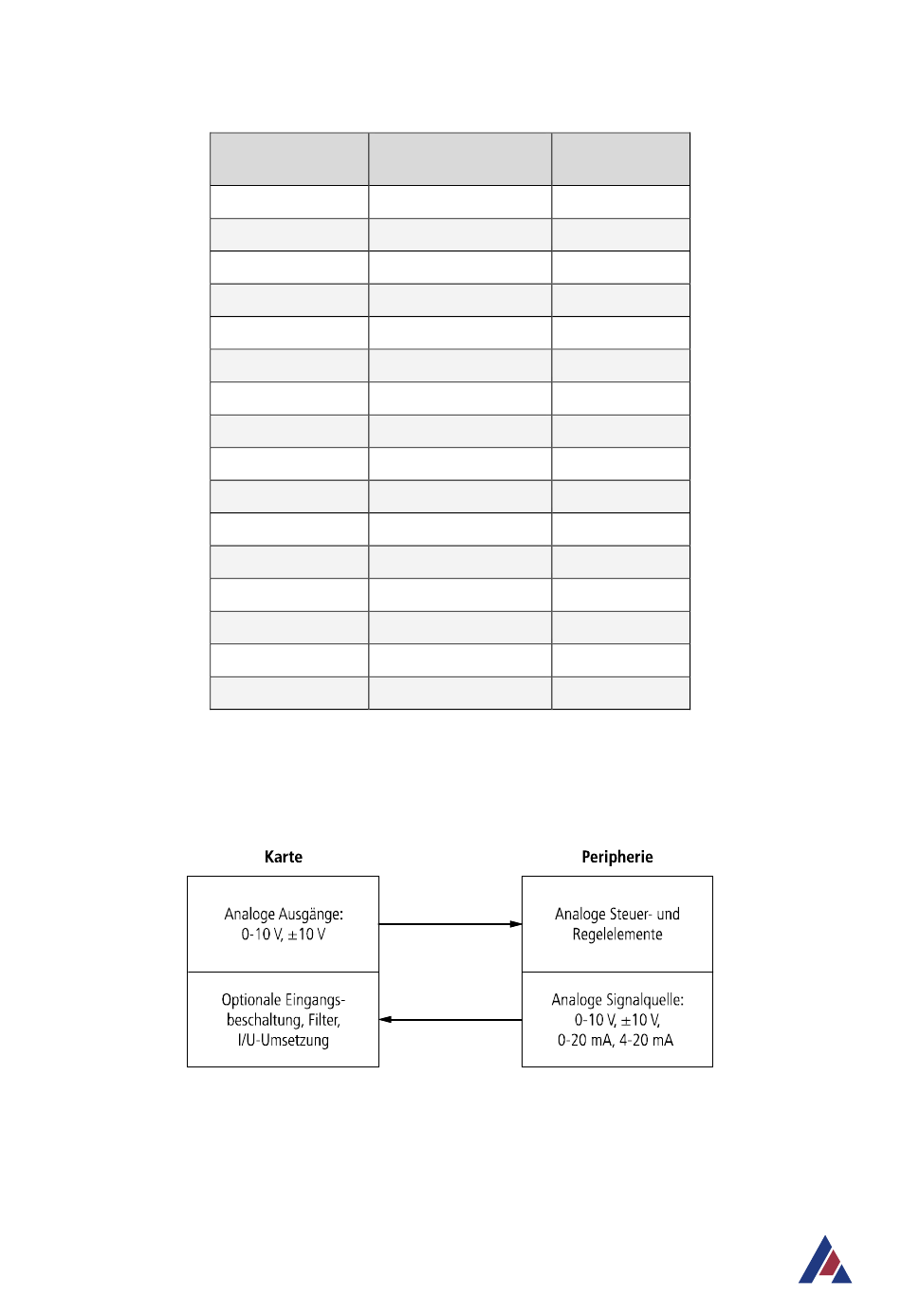

Abb. 3-11: Anschlussprinzip

GND) am differentiellen Eingangspin maximal 12 V gegenüber Masse
max
Pin-Nr. (37-pol.
Pin-Funktion
27 TTL-Ausgang 0
8 Masse
26 TTL-Ausgang 1
7 Masse
25 TTL-Ausgang 2
6 Masse
24 TTL-Ausgang 3
5 Masse
23 TTL-Eingang 0
4 Masse
22 TTL-Eingang 1
3 Masse
21 TTL-Eingang 2
2 Masse
20 TTL-Eingang 3
1 Masse
23
