3.3 Anschluss des Zubehörs

3.3.1 Anschluss der Anschlussbox und Anschlussplatine

Der Austausch analoger Signale zwischen der Karte APCIe-3701, APCI-3701 bzw. APCI-3702 und der
Peripherie erfolgt über die Anschlussbox PX3701-x-8 oder PX3701-x-16 sowie über das Kabel ST3701
bzw. ST3701-8-KS, das an den 50-poligen D-Sub-Stiftstecker der Karte anzuschließen ist. Diese Kabel
weisen im Hinblick auf die elektromagnetische Verträglichkeit (EMV) folgende Eigenschaften auf:
metallisierte Steckergehäuse
geschirmtes Kabel
Kabelschirm über Isolierung zurückgeklappt und beidseitig fest mit dem Steckergehäuse
verschraubt.
Für die digitalen Ein- und Ausgänge der Karte wird das Flachbandkabel FB3702 an den 40-poligen
Pfostenstecker der Karte angeschlossen. Zum Anschluss des Kabels ST010 bzw. ST011 besitzt dieses
Flachbandkabel auch einen 37-poligen D-Sub-Stecker, d.h., ein zweiter Steckplatz wird benötigt.
Zum Betrieb der digitalen Ausgänge der Karte ist eine externe Versorgungsspannung erforderlich
(siehe Kap. 8.4.4). Die Anschlussplatine PX901-ZG ermöglicht den Anschluss dieser Versorgungs-
spannung.

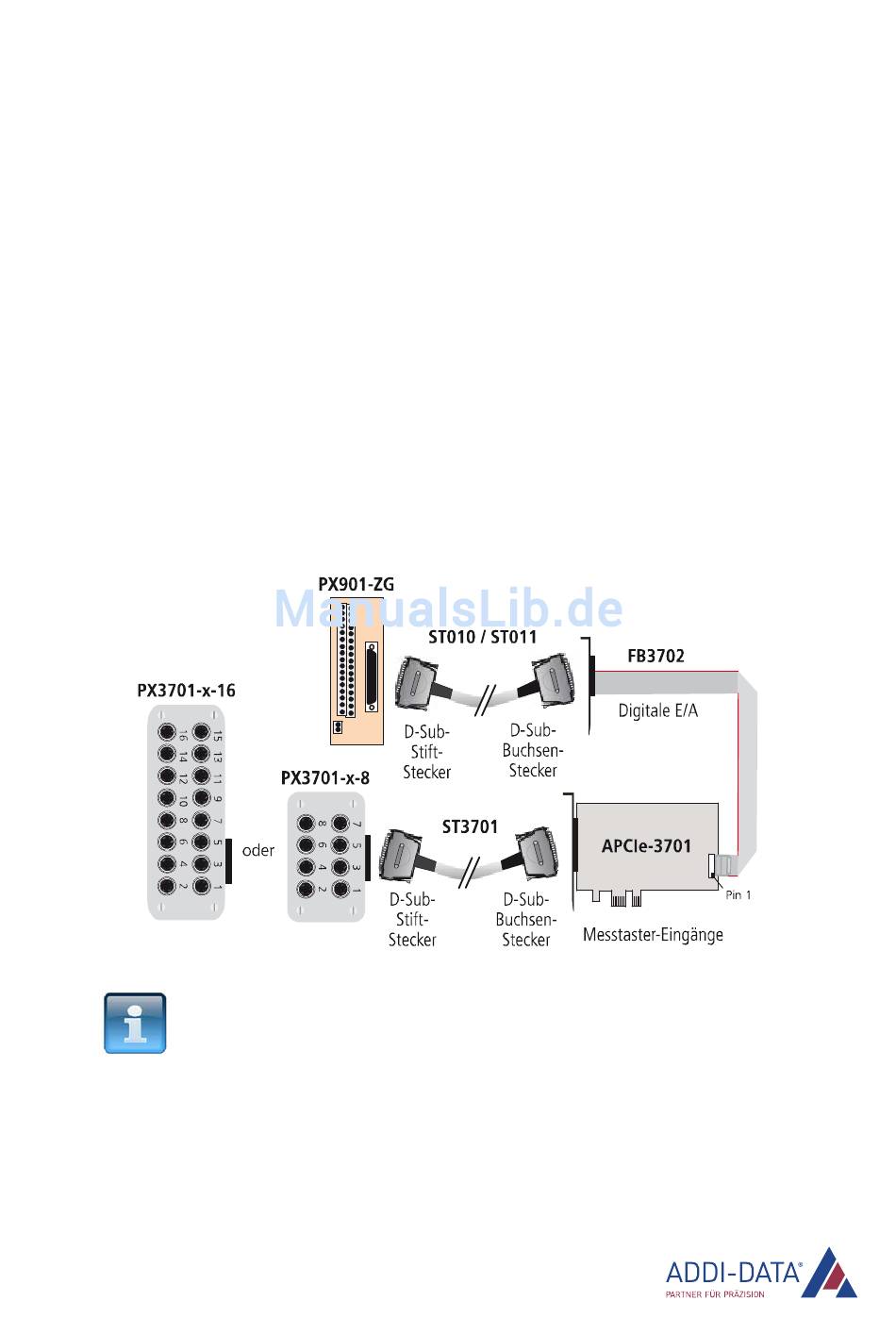

Abb. 3-7: APCIe-3701: Anschluss der Anschlussbox und Anschlussplatine

www.addi-data.de
ACHTUNG!
Stecken Sie das Kabel FB3702 auf den Stecker, indem Sie die rote
(bzw. blaue oder schwarze) Kabelleitung auf Pin 1 aufstecken.
APCIe-/APCI-3701, APCI-3702
17
