8.3.2 Funktionsbeschreibung der Ausführung mit Rührflügel

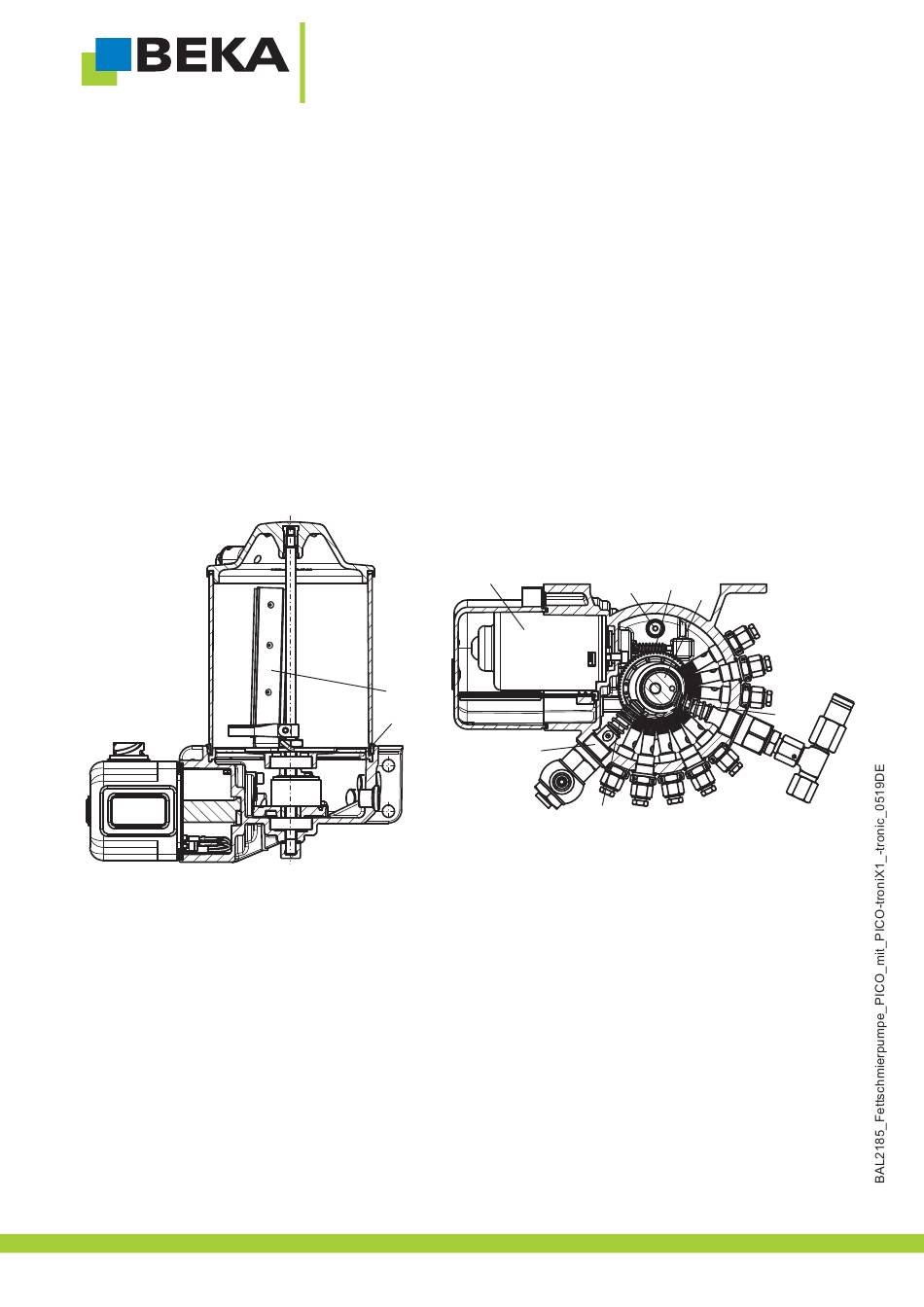

Die nachfolgend genannten Positionen sindAbb. 22 zu entnehmen.
Ein Gleichstrommotor mit wahlweise 12 oder 24 V DC (Pos. 1) treibt die Exzenterwelle (Pos. 3) über ein
Schneckengetriebe (Pos. 2) an. Durch die Drehbewegung und die Exzentrizität der Welle werden die Förderkolben
(Pos. 4) der eingebauten Pumpenelemente in den Pumpenelementkörper (Pos. 5) gedrückt (= Förderhub). Durch die
Druckfedern (Pos. 6) gehen die Förderkolben wieder in ihre Ausgangsstellung zurück und saugen neuen Schmierstoff
aus dem Behälter an (= Saughub).
In den Pumpenelementen sind Rückschlagventile integriert, die ein Zurücksaugen von bereits verdrängtem Schmierstoff
verhindern. Über dem Zentrierring (Pos. 7), der als Fettsieb verwendet wird, befindet sich ein Rührflügel (Pos. 8), der fest
mit der Exzenterwelle verbunden ist. Der Rührflügel drückt den Schmierstoff in Richtung der Pumpenelemente.
Das Gerät kann über einen Kegelschmiernippel befüllt werden, der sich im Pumpengehäuse befindet. Um eine
Überfüllung des Gerätes zu vermeiden, ist im Pumpengehäuse ein Druckbegrenzungsventil (Pos. 9) integriert, das als
Überfüllsicherung dient.
Nähere Informationen zum Befüllen des Gerätes finden Sie unter Kapitel 7.2 „Schmierstoffbefüllung".
Abb. 22:
1
2
9
3
8
4
7
5
6
8.4

Pumpenelemente

In das Gerät können zwei verschiedene Pumpenelement-Bauarten eingebaut werden, je nachdem, für welches
Schmiersystem bzw. für welche Schmiersystemkombination das Gerät verwendet wird.
