8.5.2 Druckbegrenzungsventile mit Mikroschalter

Durch einen Mikroschalter, der am Druckbegrenzungsventil angebaut wird, kann der maximale Betriebsdruck im
Schmiersystem elektronisch überwacht werden.
Der Mikroschalter wird betätigt, wenn der Druck im Schmiersystem über den am Druckbegrenzungsventil eingestellten
Wert ansteigt (siehe Abb. 30). Das abgegebene Signal des Mikroschalters kann kundenspezifisch verwendet werden,
z B. zum Abschalten des Gerätes, oder wird von dem integrierten Steuergerät PICO-tronic ausgewertet (siehe Kapitel
9.2.8 „Funktion Systemdrucküberwachung

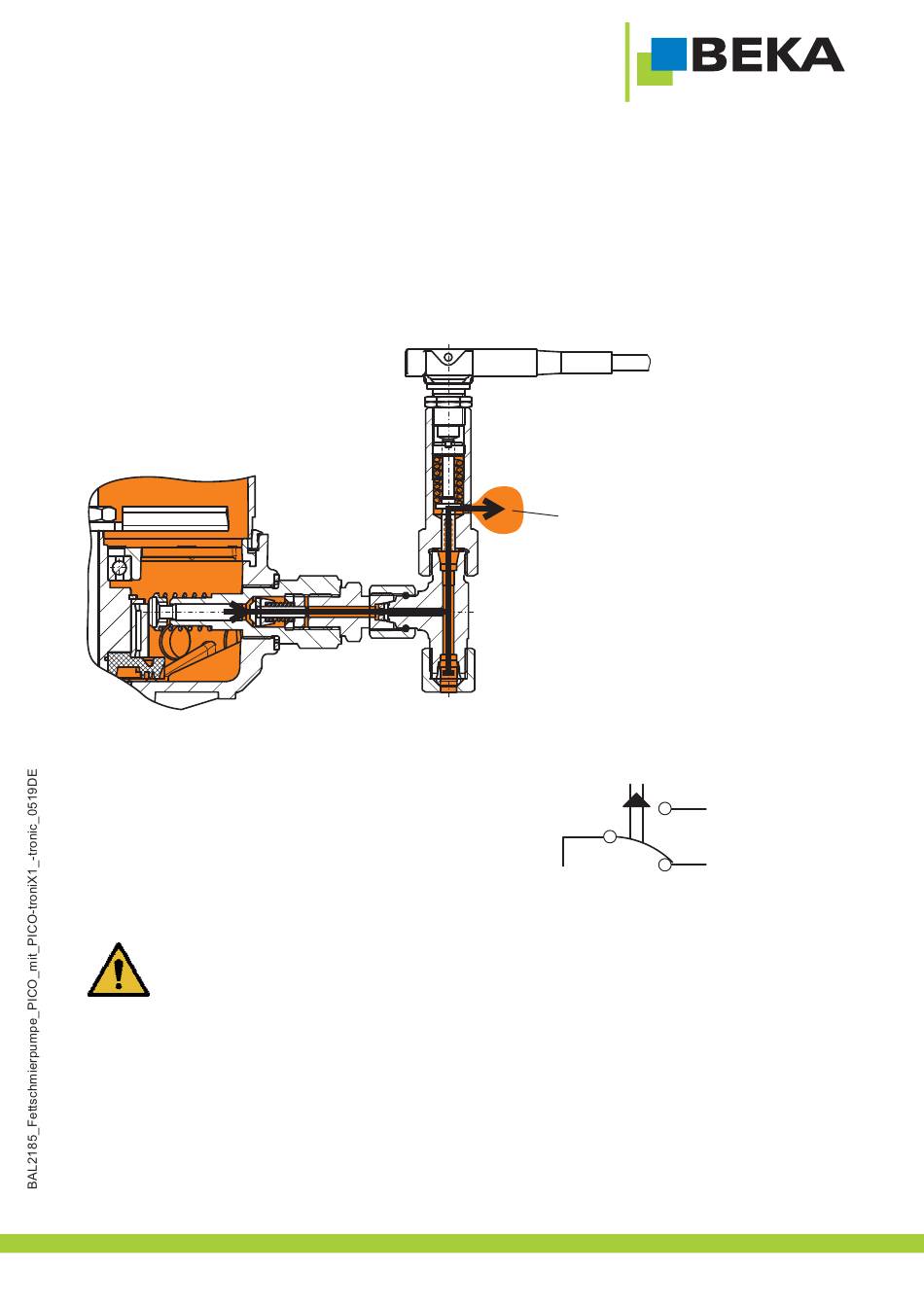

Abb. 30:
Technische Daten des Mikroschalters
Versorgungsspannung:
Stromlast max.:
Kontaktart:
Temperaturbereich:
Schutzart:
Anschluss: Kabel 0,5 m lang, verschweißt (Standard)
Am Druckbegrenzungsventil kann Schmierstoff unter hohem Druck austreten (290 bar)!
Tragen Sie entsprechende persönliche Schutzausrüstung (u.a. Schutzbrille) und halten Sie sich nicht direkt
im Bereich des Druckbegrenzungsventils auf, wenn eine Störung am Gerät vorliegt.
Arbeiten Sie nur am Gerät, wenn es sich im spannungslosen und drucklosen Zustand befindet!
