13.1 Signalanzeigen des integrierten Steuergerätes PICO-troniX1
Die Funktionen des Gerätes werden über zwei LEDs (grün und rot) im Sichtfenster des Schutzgehäuses (siehe Abb. 36)
angezeigt, wobei die rote LED immer einen Fehler im Programmablauf anzeigt.
Die Funktionen des Gerätes können auch über extern eingebaute Signallampen angezeigt werden, diese müssen
jedoch gesondert bestellt werden (Bestellnummern aufAnfrage).
Treten mehrere Fehler gleichzeitig auf, werden diese hintereinander mit einer Pause von ca. 2 Sekunden angezeigt.

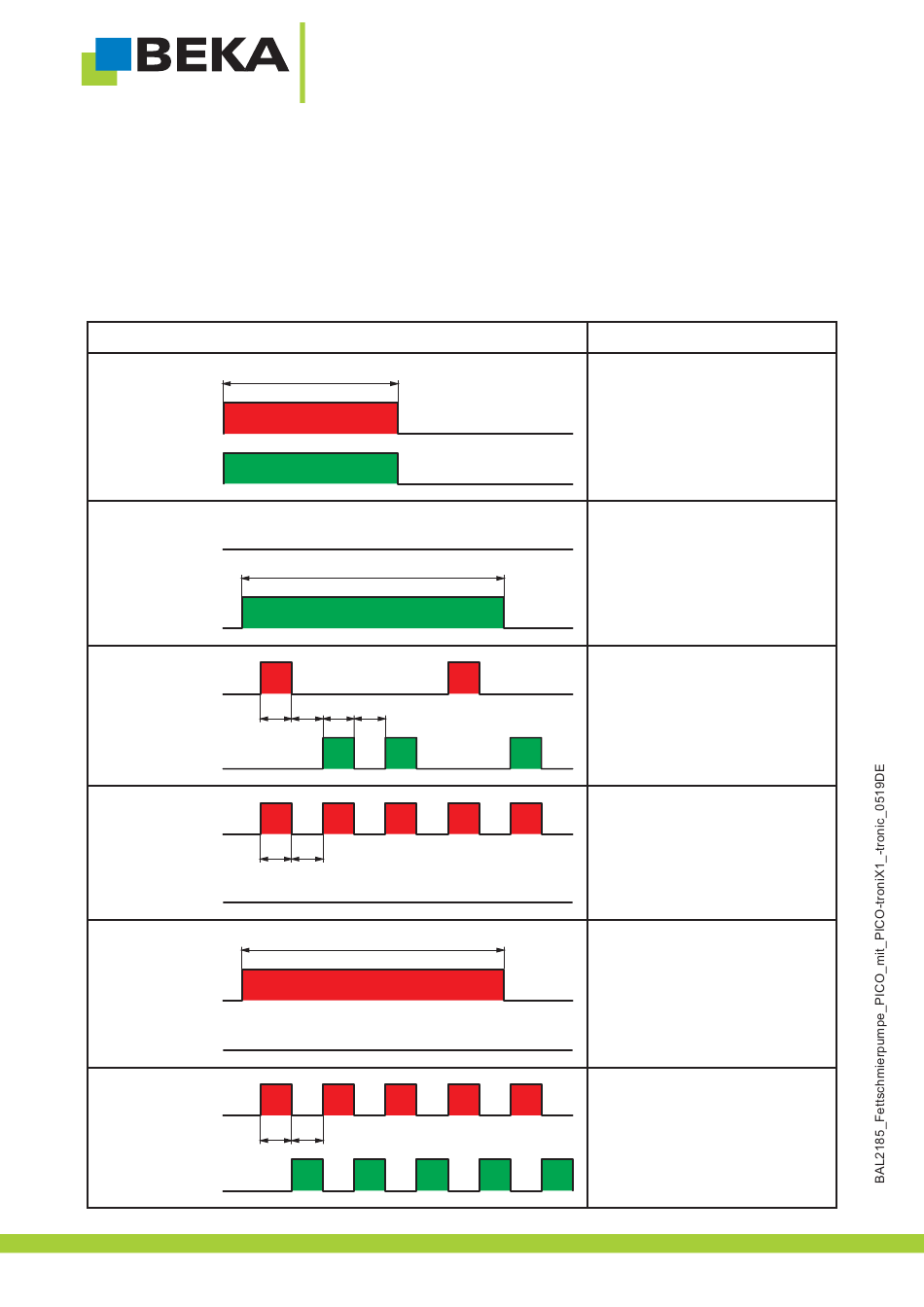

Signalanzeigen
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
© BEKA 201 Alle Rechte vorbehalten! 9
...ein Produkt von
Funktionsbereit: 1,5 s
Während der gesamten Schmierung
1 s 1 s 1 s 1 s
1 s 1 s
Bis Schmierstoff nachgefüllt wird
1 s 1 s

Funktion

Anzeige der Funktionsbereitschaft
nach dem ersten Einschalten der
Spannung
Ablauf einer Schmierung
Fehler Unterschmierung
Umdrehungsfehler in Betriebsart
Schmierdauer umdrehungsabhängig
Fehler Füllstand zu gering
(nur bei Geräten mit Folgekolben)
Testschmierung (Dauerschmierung)
Um in der Betriebsart Schmierdauer
zeitabhängig eine Dauerschmierung
für Servicezwecke einzuleiten, muss
die Schmierdauer höher als die
Zyklusdauer eingestellt werden.
