9.2.10 Funktion Leitungsbruchüberwachung
Mit dem integrierten Steuergerät PICO-tronic ist es möglich,
die Leitungsbruchüberwachung eines Progressivverteilers
elektronisch auszuwerten.
In der Leitungsbruchüberwachung am Progressivverteiler
sind Mikroschalter eingebaut, die an das Steuergerät
angeschlossen werden. Die Mikroschalter senden ein
Signal an das Steuergerät, wenn genügend Druck in den
Leitungen ansteht.
Sinkt der Druck in den Leitungen, weil z. B. die zu schmie-
rende Maschine über Nacht abgeschaltet wurde, dann
schalten die Mikroschalter das Signal ab.
Wird die zu schmierende Maschine und somit auch das Gerät wieder eingeschaltet, beginnt das Gerät den Druck in den
Leitungen wieder aufzubauen. Ist der Druck nach Ablauf der Startzyklen (Standardeinstellung 2 Zyklen) und der nach-
folgenden einstellbaren Leitungsbruchüberwachungszeit (Standardeinstellung 1 min) noch nicht aufgebaut, weil z. B.
eine Leitung gebrochen oder undicht ist, zeigt das integrierte Steuergerät einen Fehler an (siehe Kapitel 13.2
„Signalanzeigen des integrierten Steuergerätes PICO-tronic"). Das Gerät arbeitet jedoch weiter, um die Schmierstellen
mit Schmierstoff zu versorgen, die an den intakten Leitungen angeschlossen sind.
Die Mikroschalter der Leitungsbruchüberwachung sind in Reihe geschaltet. Schaltet ein Mikroschalter das Signal nicht
an, bleibt das Signal am integrierten Steuergerät aus. Der Fehler setzt sich automatisch zurück, wenn sich der Druck
nach der Störungsbehebung wieder in allen Leitungen aufbaut.
Die Leitungsbruchüberwachung kann am linken Hirschmannsteckanschluss auf dem Schutzgehäuse (GO610WF, siehe
Abb. 40) an das integrierte Steuergerät angeschlossen werden.
Die Funktion Leitungsbruchüberwachung
www.beka-lube.de hinterlegten Version) aktiviert werden. Ist die Funktion aktiviert,
überwachung angeschlossen werden, da sonst ein Dauerfehler entsteht.
Die Funktion
Hinweis!
abhängig oder zusammen mit der Funktion

9.2.11 Sonderfunktion Externes Statussignal

Mit dem integrierten Steuergerät PICO-tronic kann ein Statussignal wahlweise als
oder als OK-Signal ausgegeben werden.
Bei der Einstellung Fehlersignal
Bei der Einstellung OK-Signal
Die Signale können z. B. über ein Relais oder eine Lampe ausgewertet werden.
Meldungen:
· Taktfehler während der Zyklusdauer
· Taktfehler während der Schmierdauer
· Umdrehungsfehler während der Schmierdauer
· Behälter leer (nur bei Geräten mit Folgekolben)
· Systemdruck zu hoch
· Druckabfall im Leitungssystem (Leitungsbruch)
· Unterschmierung (Schmierung kann während der Schmierdauer nicht abgeschlossen werden)
· CPU / Speicher defekt
...ein Produkt von
kann jederzeit mit der Diagnosesoftware
Leitungsbruchüberwachung
wird ein dauerhaftes Signal ausgegeben, wenn ein Fehler vorliegt.
wird ein dauerhaftes Signal ausgegeben, das unterbrochen wird, wenn ein Fehler vorliegt.
45

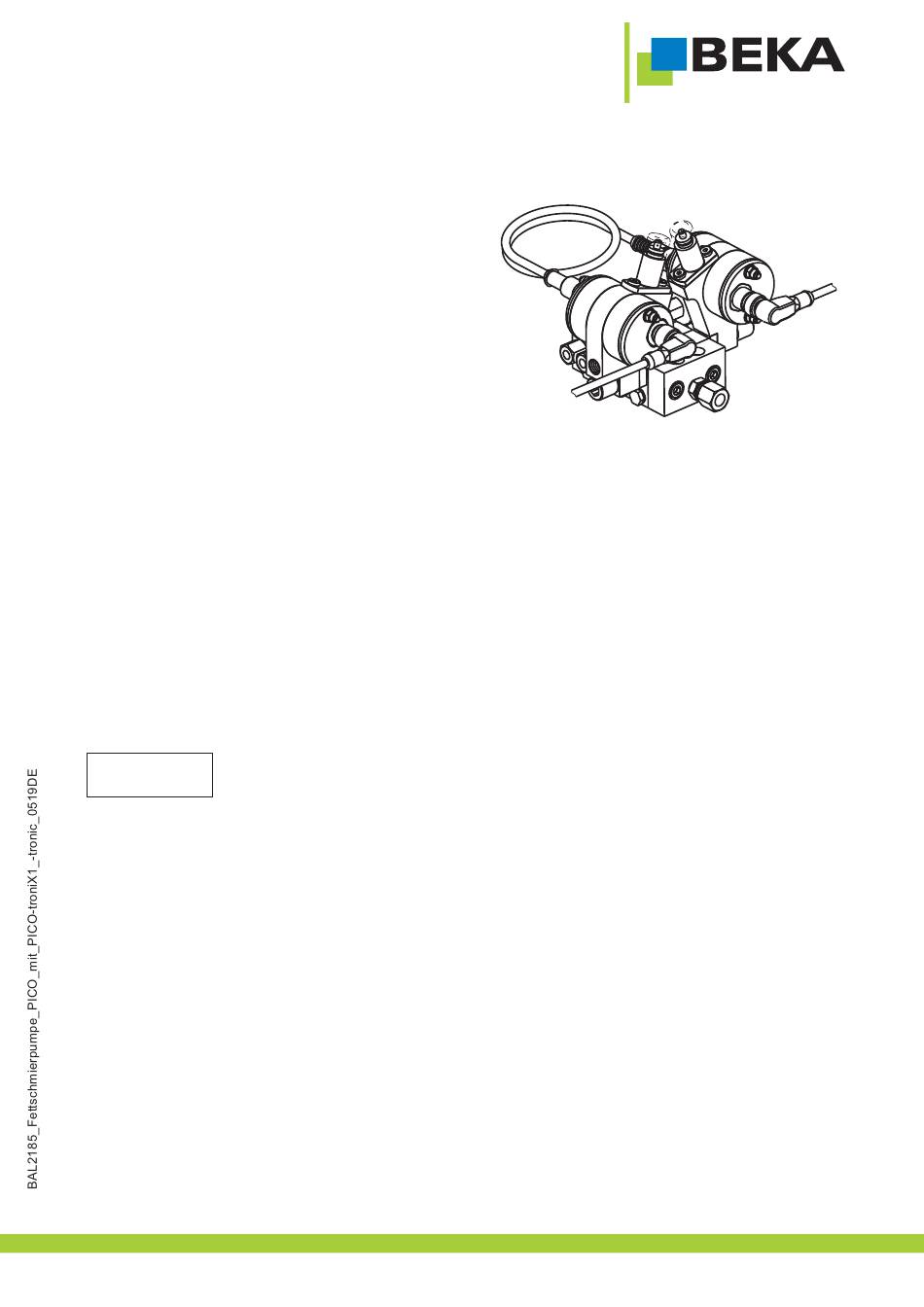

Abb. 49:
BEKA-DiSys
muss
kann nicht in der Betriebsart
Systemdrucküberwachung
Fehlersignal
© BEKA 201 Alle Rechte vorbehalten!
(mit der aktuell unter
eine Leitungsbruch-
Zyklusdauer takt-
ausgewählt werden.
(Standardeinstellung)
