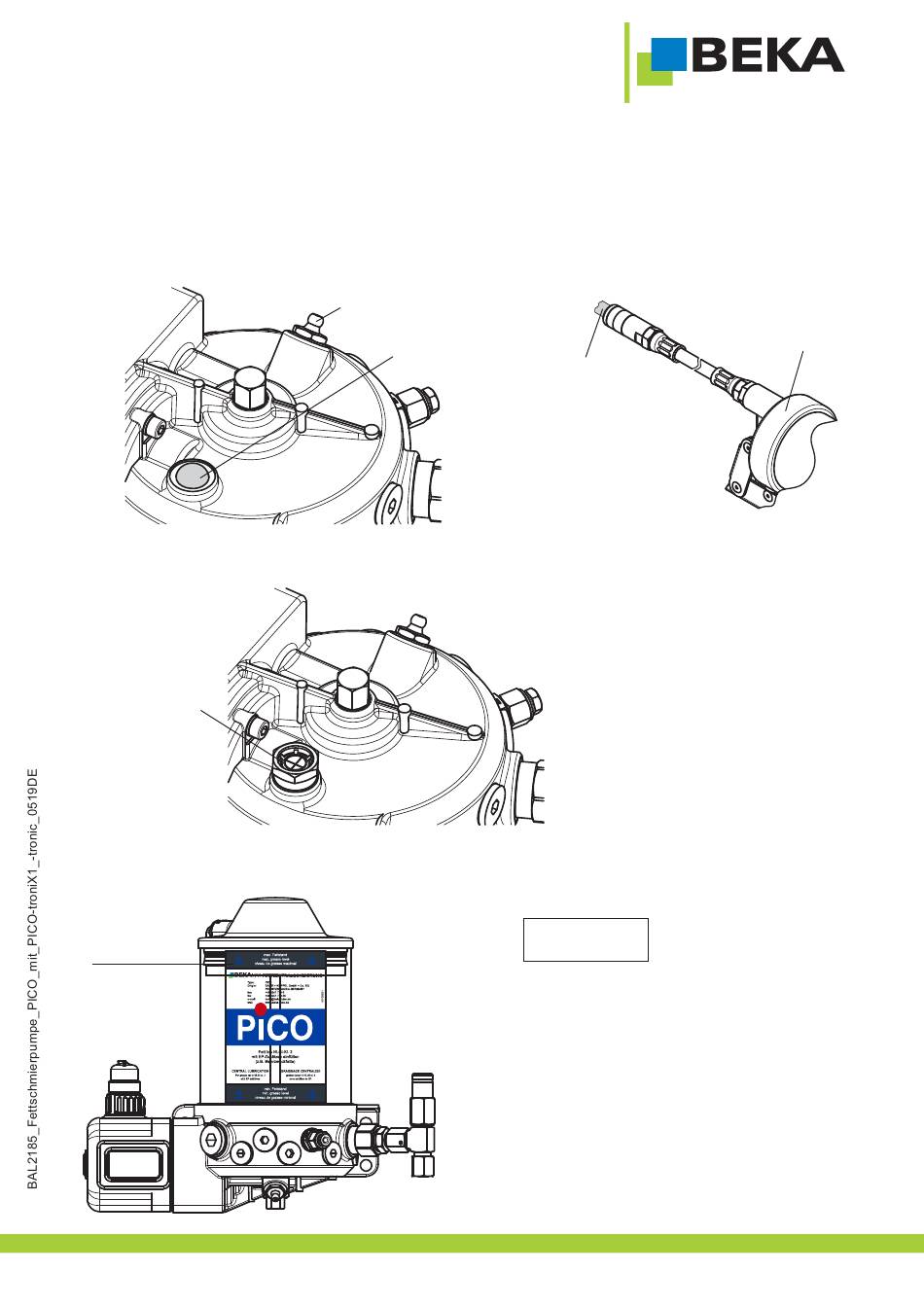

BEKA -MAX PICO-troniX1 Original - Betriebs- Und Montageanleitung Seite 17

C) Nehmen Sie das Gerät in Betrieb.
Betätigen Sie die Befüllpresse, bis der Schmierstoff amAuslass sichtbar austritt (sieheAbb. 12).
Schließen Sie die Befüllpresse an den Kegelschmiernippel an und befüllen Sie das Gerät, bis Schmierstoff an
der Öffnung der Überfüllsicherung austritt (sieheAbb. 11).
Abb. 11:
D) Schrauben Sie die Überfüllsicherung wieder ein und ziehen Sie sie mit einem Drehmoment von 15 Nm ±10% an.
Abb. 13:
Überfüllsicherung
E) Drehen Sie das Gerät wieder um und befüllen Sie es bis zum maximalen Füllstand (siehe Abb. 14). Stecken Sie
nach Beenden des Befüllvorgangs die Schutzkappe wieder auf den Kegelschmiernippel auf.
Abb. 14:
max. Füllstand
...ein Produkt von
Kegelschmiernippel
Schmierstoffaustritt
an der Öffnung der
Überfüllsicherung
17
Abb. 12:
Schmierstoff
Achtung!
Vermeiden Sie eine Überfüllung des Gerätes, da
sonst Schmierstoff austritt, der Umweltschäden
verursachen kann!
© BEKA 201 Alle Rechte vorbehalten!
Befüllpresse
