8.6 Füllstandsüberwachung
8.6.1 Füllstandsüberwachung bei Geräten mit Folgekolben

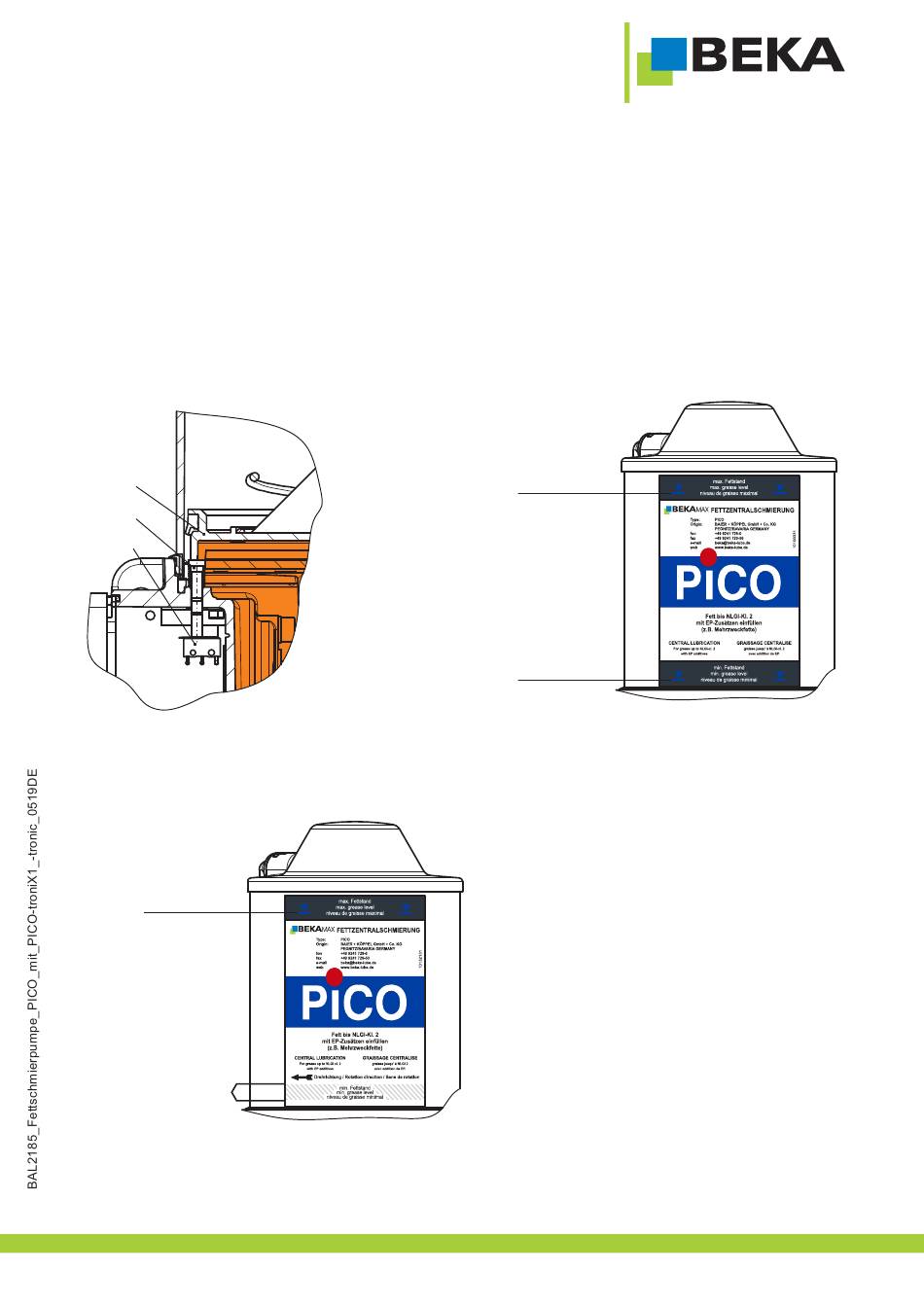

Bei Geräten mit Folgekolben ist standardmäßig eine Füllstandsüberwachung eingebaut (sieheAbb. 32).
Wenn der Behälter des Gerätes leer ist, drückt der Folgekolben (1) auf einen Taststift (2). Dieser betätigt einen Schalter
(3), der ein Signal an das integrierte Steuergerät sendet. Das Steuergerät zeigt den Fehler
schaltet des Gerät ab, um zu verhindern, dass Luft in das Schmiersystem gepumpt wird.
Wird der Behälter des Gerätes wieder aufgefüllt, unterbricht der Schalter das Signal und der Fehler wird automatisch
zurückgesetzt.
Der aktuelle Füllstand kann zusätzlich optisch am Füllstandsaufkleber kontrolliert werden (sieheAbb. 33).
Abb. 32:
1
2
3
8.6.2 Füllstandsüberwachung bei Geräten mit Rührflügel
Bei Geräten mit Rührflügel ist der Einbau einer elektronischen Füllstandsüberwachung nicht möglich!
Der Füllstand kann nur optisch am Füllstandsaufkleber kontrolliert werden (sieheAbb. 34).
Abb. 34:
max. Füllstand
Bereich min. Füllstand
...ein Produkt von
Abb. 33:
max. Füllstand
min. Füllstand
33
Füllstand zu gering an und
