9.2.7 Betriebsart Schmierdauer umdrehungsabhängig
Bei der Betriebsart Schmierdauer umdrehungsabhängig wird die Schmierdauer durch die Anzahl der gezählten
Pumpenumdrehungen bestimmt. Dazu ist in das Gerät ein Sensor eingebaut, der bei jeder Pumpenumdrehung ein
Signal an das Steuergerät sendet. Falls das Steuergerät innerhalb der einstellbaren Umdrehungsüberwachungszeit
(Standardeinstellung 30 s) kein Signal erhält, meldet es einen Fehler (siehe Kapitel 13.2 „Signalanzeigen des
integrierten Steuergerätes PICO-Tronic").
Nachdem die Fehlerursache behoben wurde, muss der Fehler durch Drücken des Zwischenschmiertasters zurück-
gesetzt werden (sieheAbb. 40).
Der Einstellbereich und die Umdrehungsüberwachungszeit können mit der Diagnosesoftware
aktuell unter www.beka-lube.de

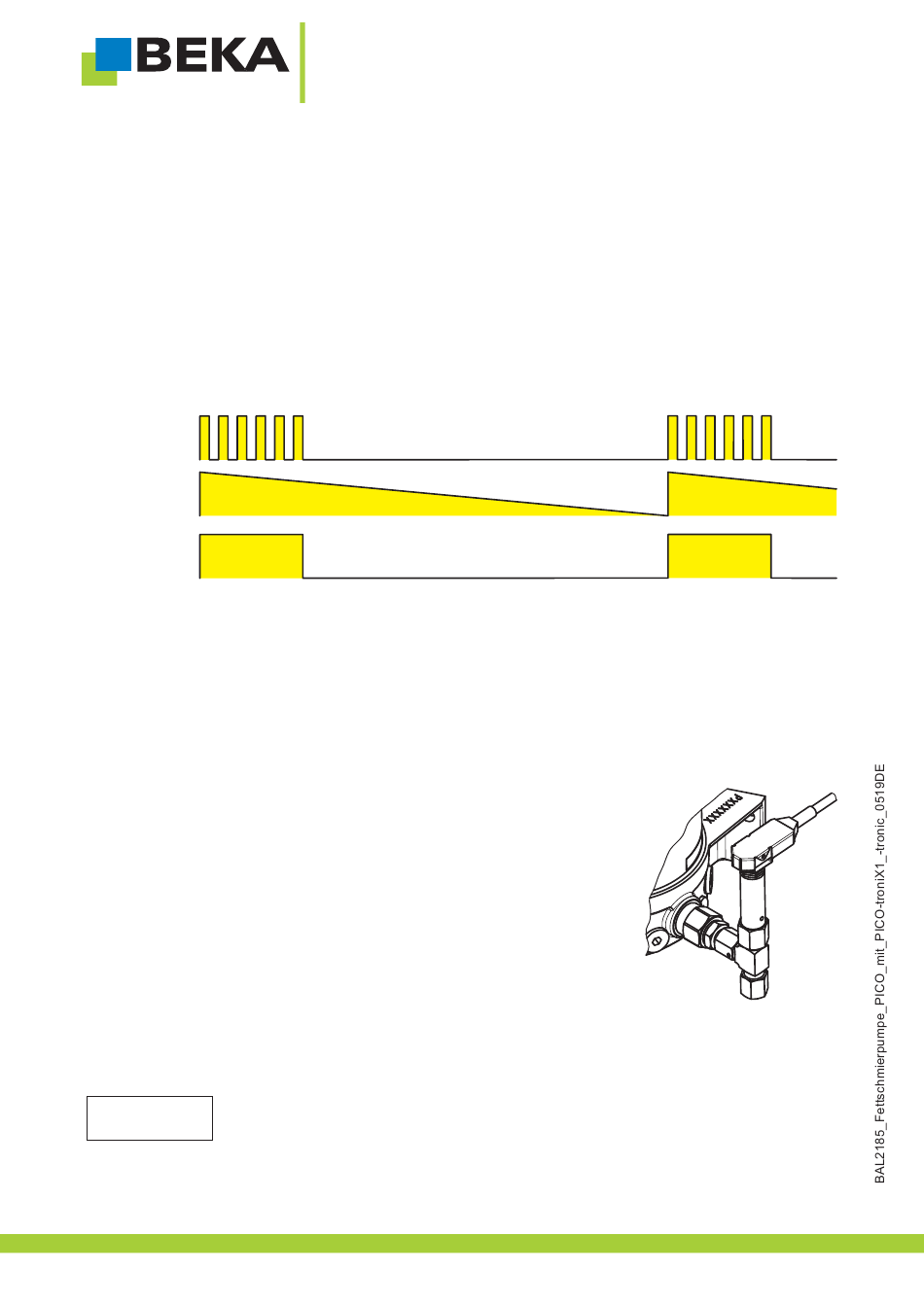

Abb. 47:
Umdrehungen
Zyklusdauer
Schmierdauer
umdrehungs-
abhängig
Einstellbereiche der umdrehungsabhängigen Schmierdauer:
· 1 bis 16 Umdrehungen (16 Rasten zu je 1 Umdrehung)
· 10 bis 160 Umdrehungen (16 Rasten zu je 10 Umdrehungen)
· 170 bis 320 Umdrehungen (16 Rasten zu je 10 Umdrehungen)
Mit dem linken Rasterschalter im Sichtfenster des Schutzgehäuses kann die umdrehungsabhängige Schmierdauer
(innerhalb eines Einstellbereiches) eingestellt werden (sieheAbb. 40).
9.2.8 Funktion Systemdrucküberwachung
Durch einen am Druckbegrenzungsventil angebauten Mikroschalter kann der
Betriebsdruck im Schmiersystem überwacht werden (siehe Kapitel 8.5.2 „Druck-
begrenzungsventile mit Mikroschalter").
Steigt der Druck im Schmiersystem über den eingestellten Wert, öffnet das
Druckbegrenzungsventil und der Mikroschalter wird betätigt.
Der Mikroschalter sendet ein Signal an das integrierte Steuergerät. Dieses schaltet
das Gerät ab und zeigt einen Fehler an (siehe 13.2 „Signalanzeigen des integrierten
Steuergerätes PICO-tronic").
Nach Beheben der Fehlerursache muss der Fehler durch Drücken des Zwischen-
schmiertasters (sieheAbb. 40) zurückgesetzt werden.
Der Mikroschalter kann am linken Hirschmannsteckanschluss auf dem Schutzgehäuse (GO610WF, siehe Abb. 40) an
das integrierte Steuergerät angeschlossen werden.
Die Funktion Systemdrucküberwachung
Die Funktion
Hinweis!
abhängig oder zusammen mit der Funktion
9.2.9 Funktion Füllstandsüberwachung
Siehe hierzu Kapitel 8.6 „Füllstandsüberwachung".
© BEKA 201 Alle Rechte vorbehalten! 9
...ein Produkt von
hinterlegten Version) geändert werden.
ist immer aktiv, es kann jederzeit ein Mikroschalter angeschlossen werden.
Systemdrucküberwachung
44
Abb. 48:
kann nicht in der Betriebsart
Leitungsbruchüberwachung
BEKA-DiSys (mit der
Zyklusdauer takt-
ausgewählt werden.
