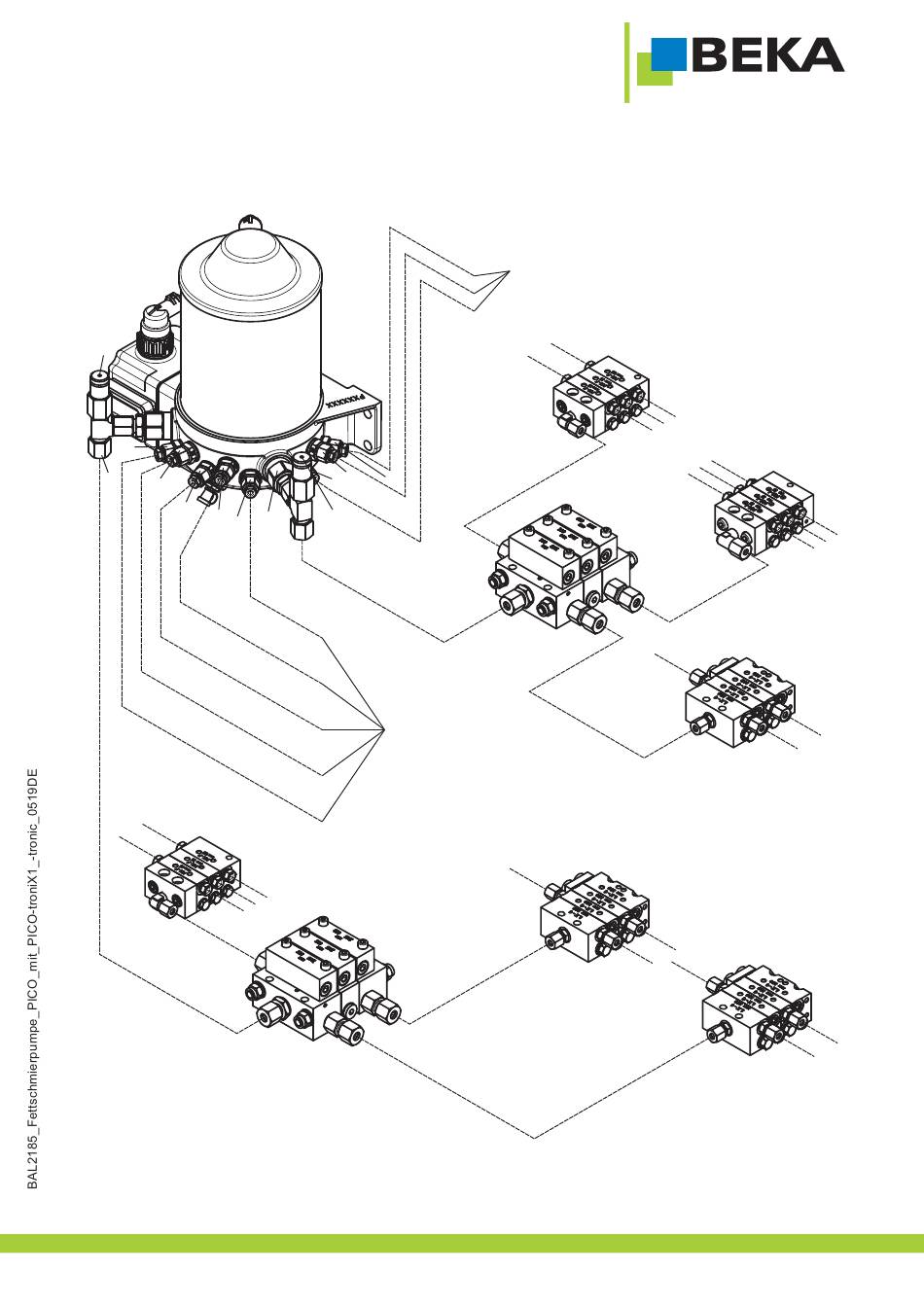

Abb. 19:
Leitungen zu den
Schmierstellen
Nebenverteiler
11
z.B. MX-F
3
Nebenverteiler
z.B. MX-I
8 9
1 10
4
Hauptverteiler
z.B. SXE-2
5
6 7 12
2
Nebenverteiler
z.B. LX-4
Leitungen zu den
Schmierstellen
Nebenverteiler
z.B. MX-F
Nebenverteiler
z.B. LX-4
Hauptverteiler
z.B. SXE-2
Nebenverteiler
z.B. LX-4
