8.4.1 Pumpenelemente PE-120 FV

Das Pumpenelement PE-120 FV ist für den Einsatz in Progressivschmiersystemen vorgesehen. Die Fördermenge
dieses Pumpenelementes kann im Bereich von 0,04 cm³/Hub bis 0,12 cm³/Hub eingestellt werden. Das Pumpenelement
ist mit verschiedenen Rohranschlüssen und mit oder ohne Druckbegrenzungsventil lieferbar (sieheAbb. 23).

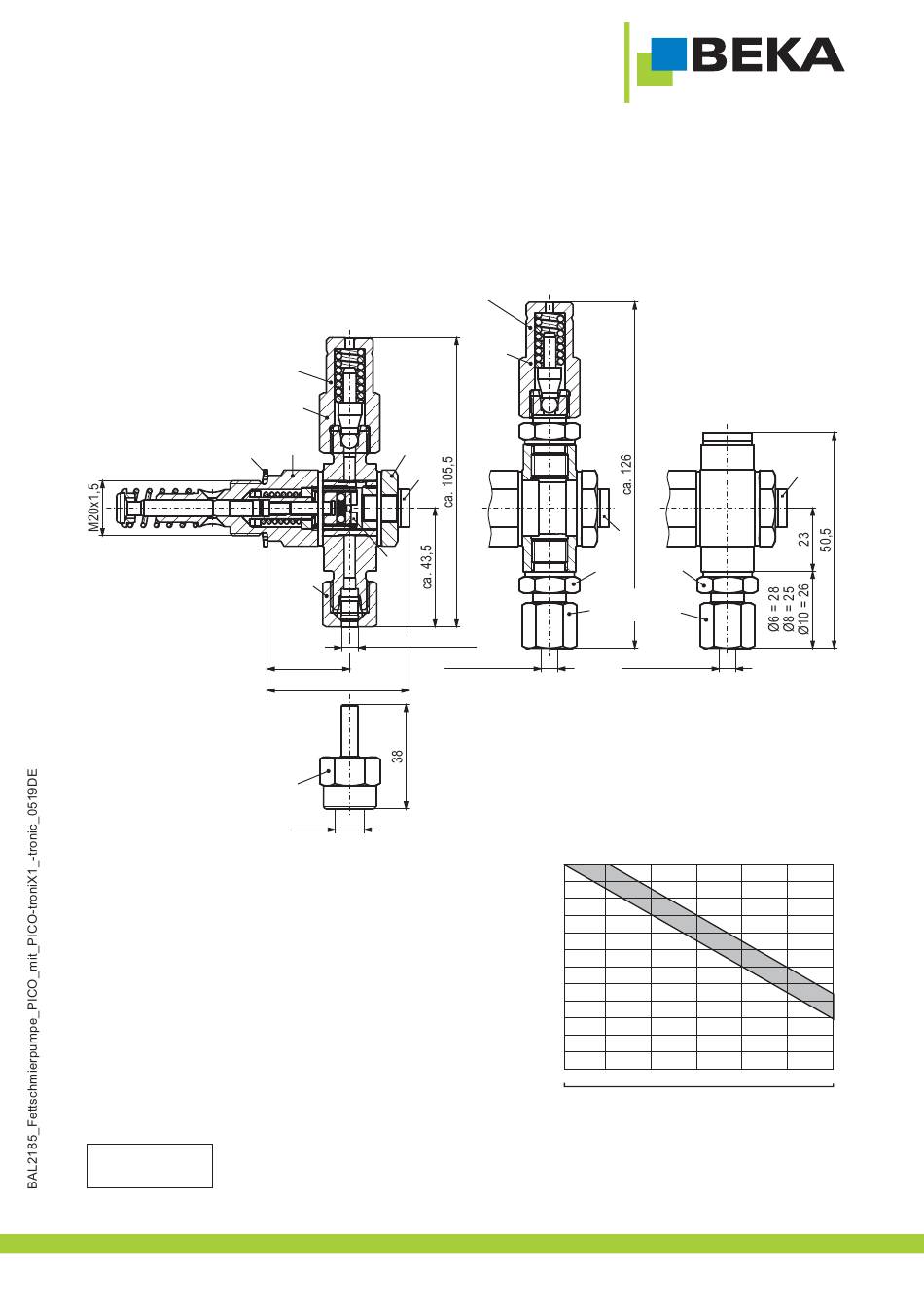

Abb. 23:
Druckbegrenzungsventil
(eingestellt auf 290 bar)
USIT-Ring U 28x20,7x1,5
Manometeranschlussstutzen
Rohr Ø6 - G 1/4
Bestell-Nr.: 04014816006
SW 19
Einstellen der Fördermenge
· Entfernen Sie die Verschlussschraube (1, siehe Abb. 23)
mit einem Innensechskantschlüssel SW 5.
· Verstellen Sie die Stellschraube (2, siehe Abb. 23) mit
einem Schraubendreher bis zur benötigten Fördermenge.
· Drehen im Uhrzeigersinn verringert die Fördermenge,
Drehen gegen den Uhrzeigersinn vergrößert die Förder-
menge.
· Eine Umdrehung der Stellschraube entspricht 2 Ras-
tungen. Die Stellschraube kann maximal um 6 Rastungen
verstellt werden (3 Umdrehungen, sieheAbb. 24).
· Ziehen Sie nach dem Einstellen der Fördermenge die
Verschlussschraube (1) inkl. Dichtring mit einem Dreh-
moment von 15 Nm ± 10% wieder fest.
Hinweis!
Das Pumpenelement PE-120 FV ist ab Werk auf Vollhub eingestellt.
...ein Produkt von
Druckbegrenzungsventil mit Verschraubung
(eingestellt auf 290 bar)
SW 19
SW 24 SW 24
1
2
SW 17
Rohranschluss Ø6
ca. 30
ca. 51,5
G 1/4
SW 19
1
SW 19
Ø6 / Ø8 = SW 17
Ø10 = SW 19
Rohranschluss
Ø6, Ø8, Ø10
Abb. 24:
Fördermenge (cm³)
0,12
0,11
0,10
0,09
0,08
0,07
0,06
0,05
0,04
0,03
0,02
0,01
0
Rastungen 0 1
Umdr. 0 0,5
25
ohne
Druckbegrenzungsventil
1
SW 19
Rohranschluss
Ø6, Ø8, Ø10
2 3 4 5
1 1,5 2 2,5
© BEKA 201 Alle Rechte vorbehalten! 9
