9.1.1 Funktionsbeschreibung

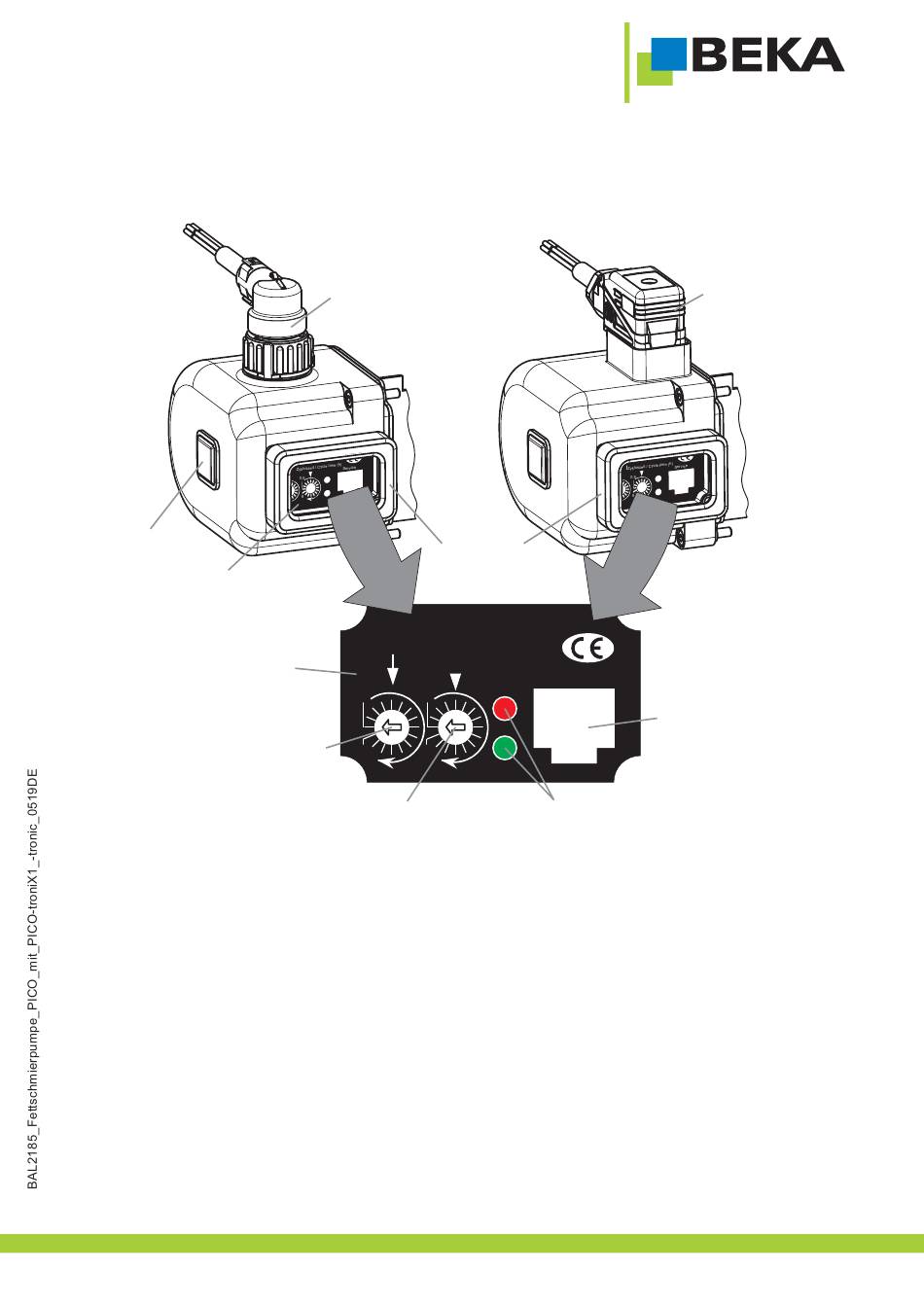

Abb. 36:
Zwischenschmier-
taster
Sichtfenster des
Schutzgehäuses
Aufkleber im Sichtfenster
(Beispiel)
Rasterschalter zum Einstellen
der Schmierdauer
Bei Erstanschluss des integrierten Steuergerätes beginnt eine Schmierung.
Nach jedem Einschalten der Spannung (Zündung) leuchten die rote und die grüne LED im Sichtfenster des
Schutzgehäuses für ca. 1,5 Sekunden und zeigen die Funktionsbereitschaft des integrierten Steuergerätes an.
Wird die Spannung während des Zyklusablaufes oder während der Schmierdauer unterbrochen (Zündung
ausgeschaltet), werden die Daten in der Betriebsdatenbank des integrierten Steuergerätes gespeichert. Wird die
Spannung (Zündung) wieder eingeschaltet, beginnt der Zyklusablauf dort, wo er zuvor unterbrochen wurde.
Bei eingeschalteter Spannung kann jederzeit durch Drücken des Zwischenschmiertasters eine Zwischenschmierung
ausgelöst werden. Die aktuellen Daten des Zyklus werden gelöscht und es beginnt sofort ein neuer Schmierzyklus.
Einige Fehler müssen nach der Störungsbehebung durch Drücken des Zwischenschmiertasters zurückgesetzt werden
(siehe Kapitel 13. „Störungsbehebungen").
Das Gerät beginnt dann sofort mit einem Schmierzyklus.
...ein Produkt von
Anschluss
Bajonettstecker
7-polig
Rahmen des
Sichtfensters
PICO-troniX1
Schmierzeit
Lubrication time (min)
Zykluszeit / Cycle time (h)
1 0,5
16
8
Rasterschalter zum Einstellen
der Zyklusdauer
35
Service
Anschlussbuchse für die
Diagnosesoftware
BEKA-DiSys
LEDs zur Anzeige
des Funktionszustandes
© BEKA 201 Alle Rechte vorbehalten!
Anschluss
Hirschmannstecker
7-polig
