15.
Maßzeichnung
15.1

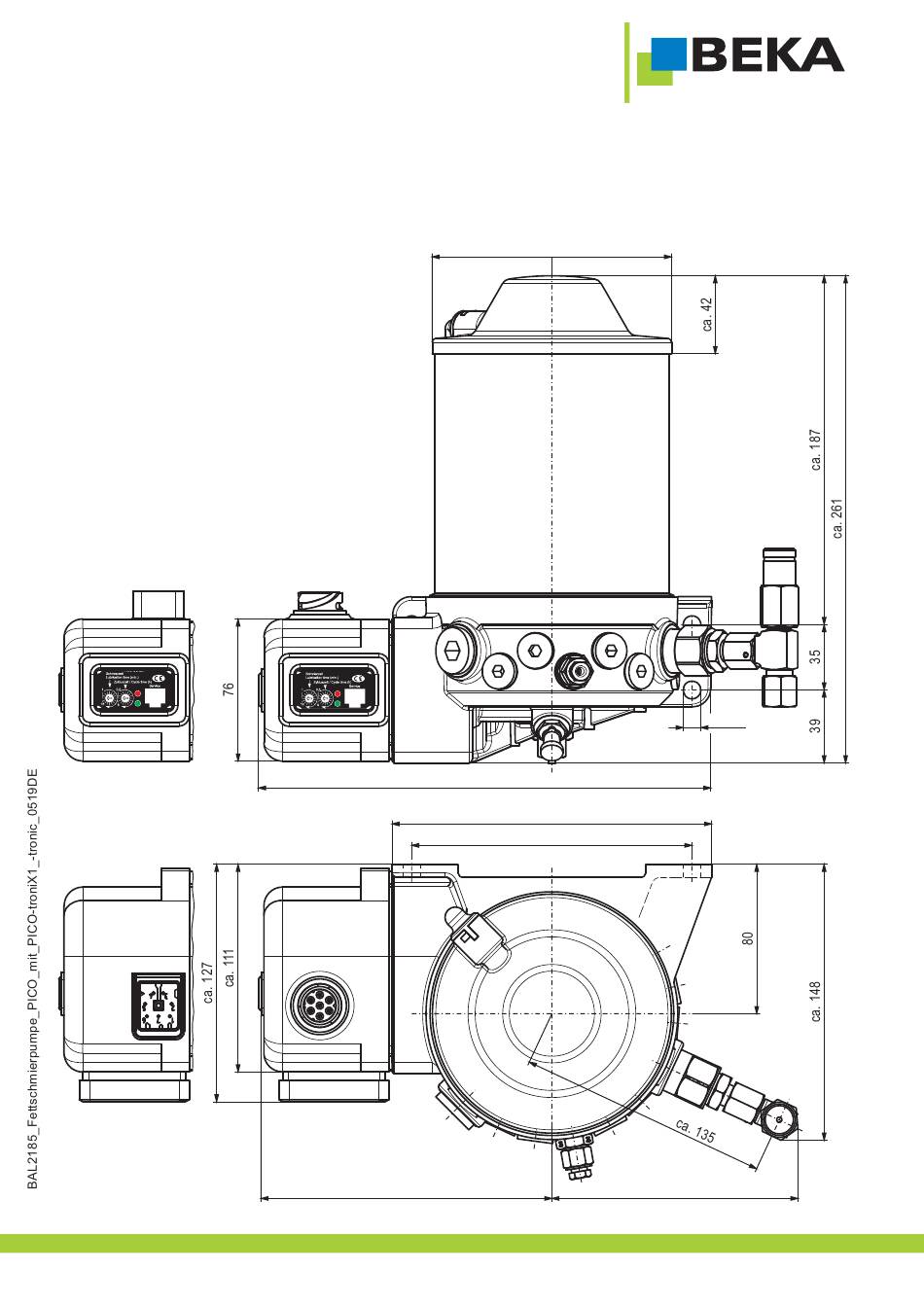

Maßzeichnung für Geräte mit integriertem Steuergerät PICO-troniX1
Abb. 58:
Ansicht eines Gerätes
mit Hirschmann-
steckanschluss
...ein Produkt von
Ansicht eines Gerätes
mit Bajonett-
steckanschluss
ca. 156
Ø128
ca. 242
ca. 171
150
57
Ø9,5
ca. 132
© BEKA 201 Alle Rechte vorbehalten!
9
