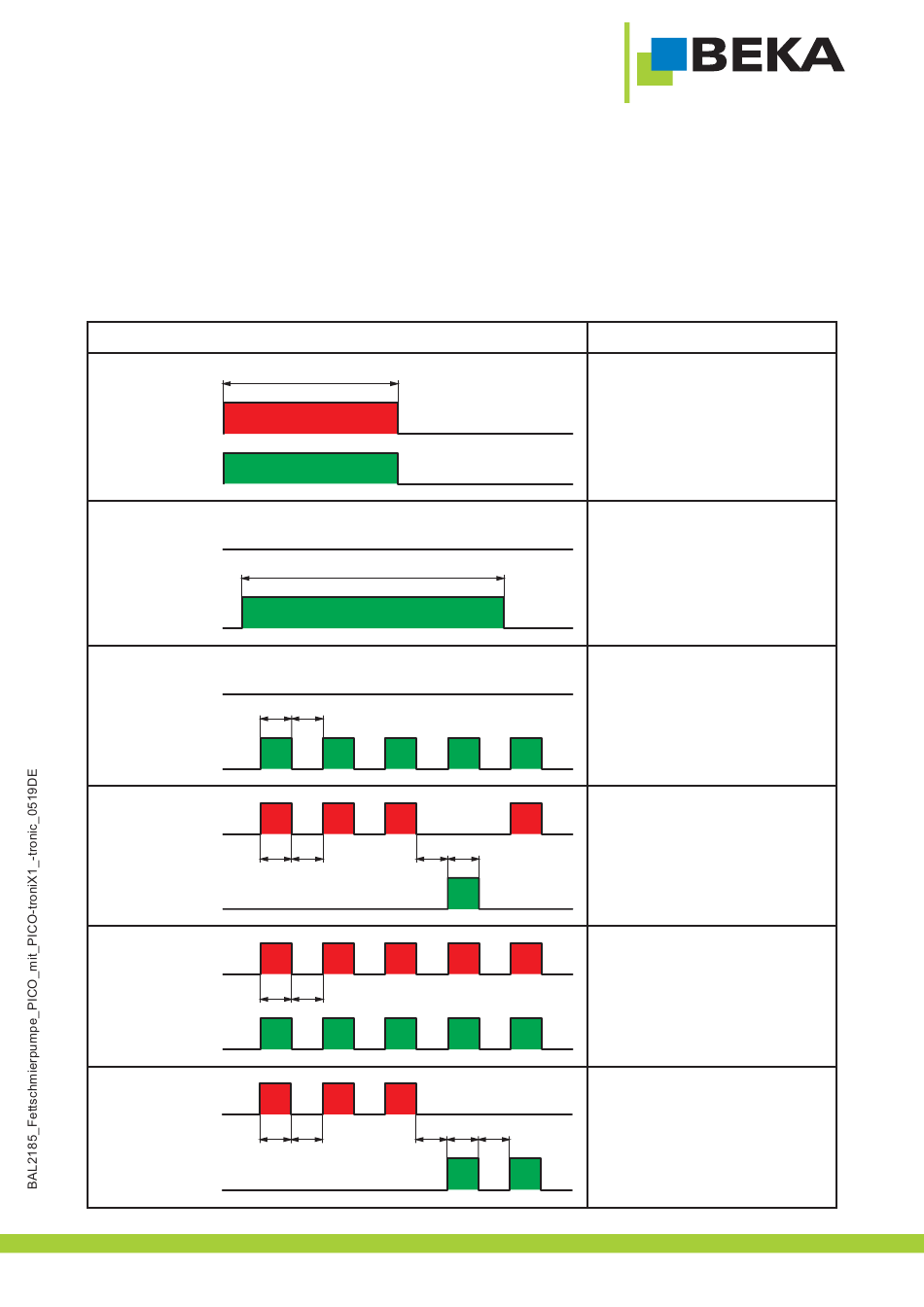

13.2 Signalanzeigen des integrierten Steuergerätes PICO-tronic
Die Funktionen des Gerätes werden über zwei LEDs (grün und rot) im Sichtfenster des Schutzgehäuses (siehe Abb. 40)
angezeigt, wobei die rote LED immer einen Fehler im Programmablauf anzeigt.
Die Funktionen des Gerätes können auch über extern eingebaute Signallampen angezeigt werden, diese müssen
jedoch gesondert bestellt werden (Bestellnummern aufAnfrage).
Treten mehrere Fehler gleichzeitig auf, werden diese hintereinander mit einer Pause von ca. 2 Sekunden angezeigt.
Signalanzeigen
Funktionsbereit: 1,5 s
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
Während der gesamten Schmierung
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
ON
LED rot
OFF
ON
LED grün
OFF
...ein Produkt von
1 s 1 s
1 s 1 s 1 s 1 s
1 s 1 s
1 s 1 s 1 s
Funktion
Anzeige der Funktionsbereitschaft
nach dem ersten Einschalten der
Spannung
Ablauf einer Schmierung
Zyklus gesperrt
(wird nicht über die Sonderfunktion
Externes Statussignal angezeigt)
Taktfehler in Betriebsart Zyklusdauer
taktabhängig
Taktfehler in Betriebsart
Schmierdauer taktabhängig
1 s 1 s
Fehler Leitungsbruch
