8.2 Aufbau des Gerätes

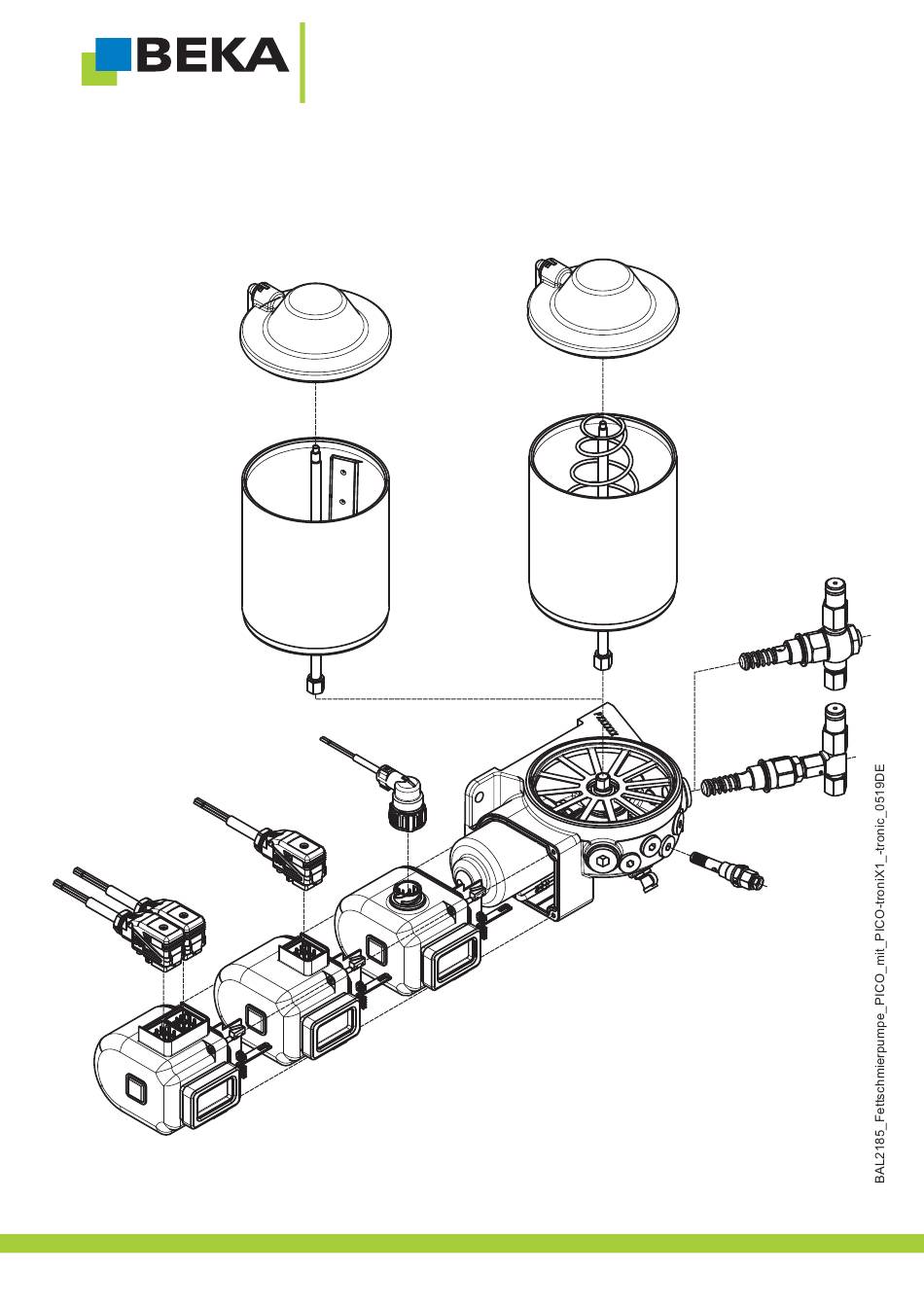

Das Gerät besteht hauptsächlich aus 6 Baugruppen (sieheAbb. 20).
Abb. 20:
Behälter
1,5 Liter
mit Rührflügel
Anschlussstecker
Bajonett 7-polig
Anschlussstecker
Hirschmann 7-polig
2x Anschlussstecker
Hirschmann 7-polig
Schutzgehäuse mit integriertem
Steuergerät PICO-tronic und
2x Hirschmannsteckanschluss
© BEKA 201 Alle Rechte vorbehalten! 9
...ein Produkt von
Behälterdeckel
mit Entlüftung
Behälter
1,5 Liter
mit Folgekolben
Pumpengehäuse
Schutzgehäuse mit integriertem
Steuergerät PICO-troniX1 und
Bajonettsteckanschluss
Schutzgehäuse mit integriertem
Steuergerät PICO-troniX1 und
Hirschmannsteckanschluss
22
Pumpenelement
PE-120 FV
Pumpenelement
PE-60 bis PE-170
Pumpenelement
PE-5 bis PE-50
