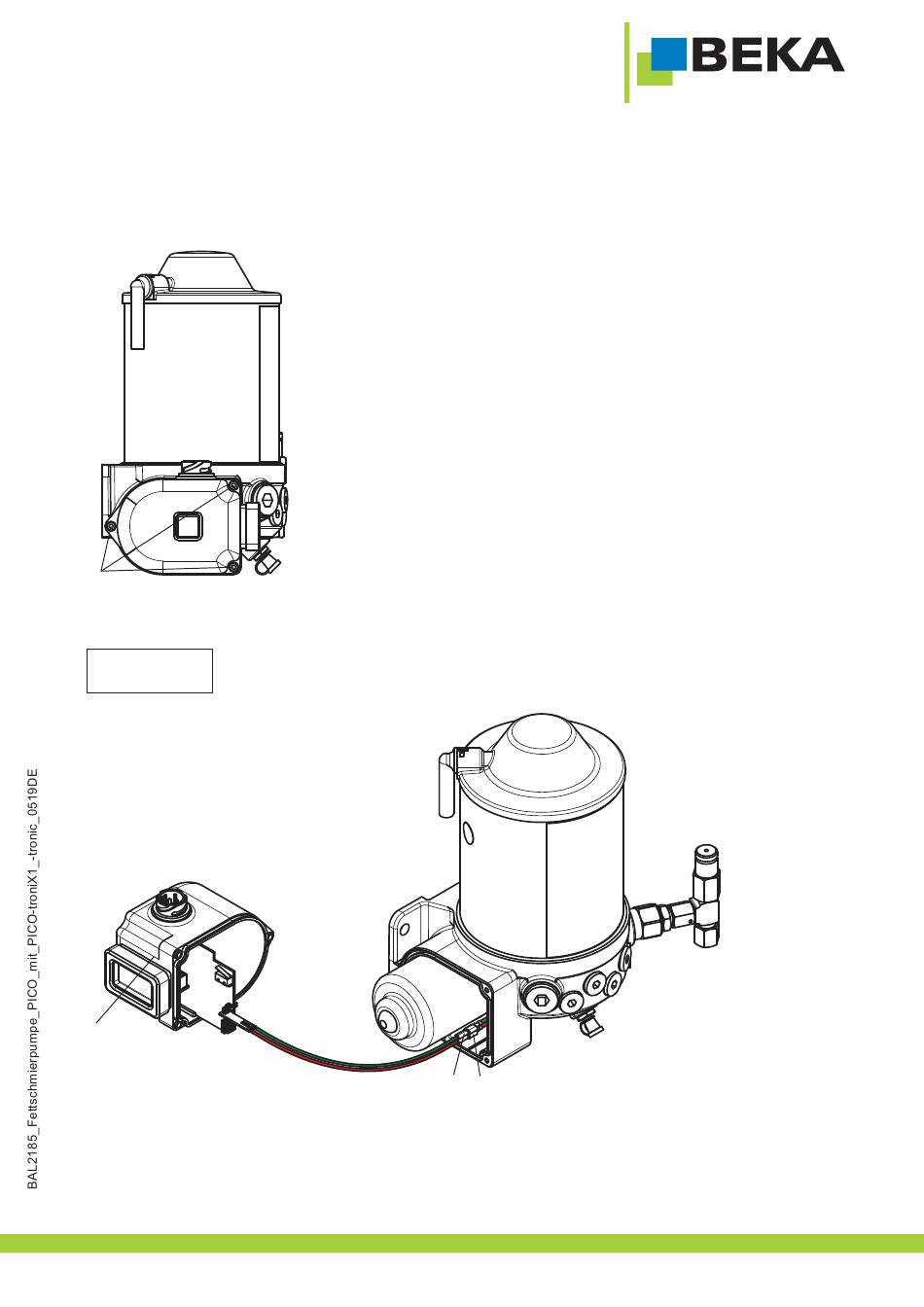

B) Entfernen Sie die drei Zylinderschrauben mit Innensechskant (Pos. 1, siehe Abb. 55) mit einem Sechs-
kantschlüssel SW 3.
Abb. 55:
1
C) Entfernen Sie das Schutzgehäuse (Pos. 1, siehe Abb. 56) und lösen Sie die Steckhülsen der Anschlusskabel
(Pos. 2 und Pos. 3, sieheAbb. 56)
Achtung!
Achten Sie dabei darauf, dass die Anschlusskabel nicht abreißen!
Abb. 56:
1
D) Stecken Sie die Steckhülsen der Anschlusskabel an das neue Steuergerät an. Das rote Anschlusskabel an die
rote Steckhülse (Pos. 2, siehe Abb. 56) und das grüne Anschlusskabel an die grüne Steckhülse (Pos. 3, siehe
Abb. 56).
