Einstellbereiche der zeitabhängigen Zyklusdauer:
· 0,5 bis 8 h (16 Rasten zu je 0,5 h)
· 1 bis 16 min (16 Rasten zu je 1 min)
· 2 bis 32 min (16 Rasten zu je 2 min)
· 2 bis 32 h (16 Rasten zu je 2 h)
Mit dem rechten Rasterschalter im Sichtfenster des Schutzgehäuses kann die zeitabhängige Zyklusdauer (innerhalb
eines Einstellbereiches) eingestellt werden (sieheAbb. 40).
9.2.4 Betriebsart Zyklusdauer taktabhängig
Bei der Betriebsart Zyklusdauer taktabhängig wird die Zyklusdauer durch die
Anzahl der eingehenden Takte eines Signalgebers bestimmt (z. B. Näherungs-
schalter am Schmierritzel, siehe Abb. 42). Erhält das integrierte Steuergerät
innerhalb der einstellbaren Taktüberwachungszeit der Zyklusdauer (Standard-
einstellung 7 Tage) kein Taktsignal, zeigt es einen Fehler an (siehe Kapitel 13.2
„Signalanzeigen des integrierten Steuergerätes PICO-tronic").
Erhält das integrierte Steuergerät wieder ein Taktsignal, setzt sich der Fehler
automatisch zurück und der Zyklus läuft normal weiter.
Der Signalgeber kann am linken Hirschmannsteckanschluss auf dem Schutz-
gehäuse (GO610WF, siehe Abb. 40) an das integrierte Steuergerät ange-
schlossen werden.
Der Einstellbereich und die Taktüberwachungszeit der Zyklusdauer können mit der Diagnosesoftware
der aktuell unter www.beka-lube.de

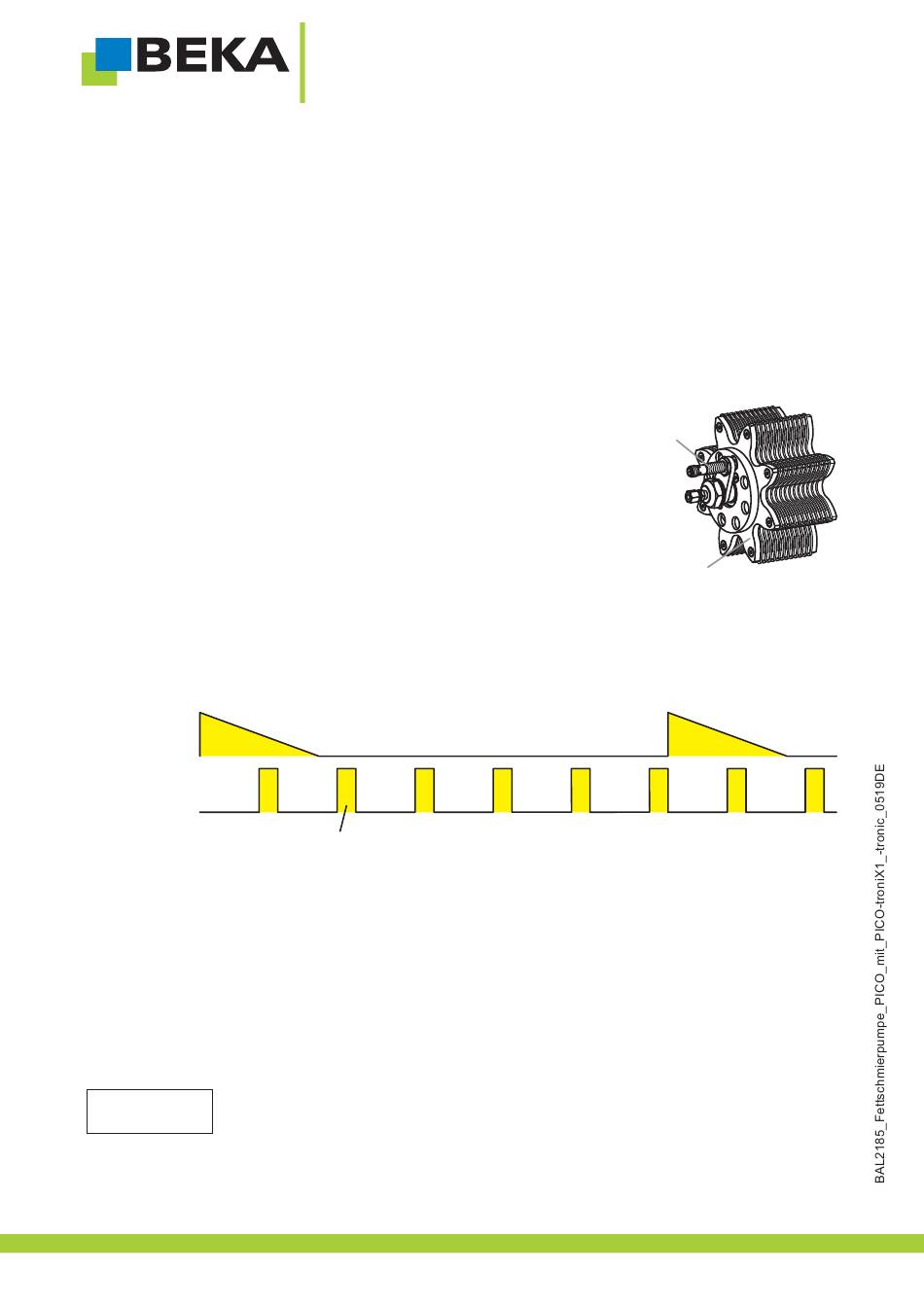

Abb. 43:
Schmierdauer
Zyklusdauer
taktabhängig
Einstellbereiche der taktabhängigen Zyklusdauer:
· 1 bis 16 Takte (16 Rasten zu je 1 Takt)
· 10 bis 160 Takte (16 Rasten zu je 10 Takten)
· 20 bis 320 Takte (16 Rasten zu je 20 Takten)
· 100 bis 1600 Takte (16 Rasten zu je 100 Takten)
· 500 bis 8000 Takte (16 Rasten zu je 500 Takten)
Mit dem rechten Rasterschalter im Sichtfenster des Schutzgehäuses kann die taktabhängige Zyklusdauer (innerhalb
eines Einstellbereiches) eingestellt werden (sieheAbb. 40).
In der Betriebsart
Hinweis!
wachung
© BEKA 201 Alle Rechte vorbehalten! 9
...ein Produkt von
hinterlegten Version) geändert werden.
Takt
Zyklusdauer taktabhängig
und Leitungsbruchüberwachung
42
Abb. 42:
Näherungs-
schalter
Schmierritzel
können die Funktionen
nicht ausgewählt werden.
BEKA-DiSys (mit
Systemdrucküber-
