9.2.5 Betriebsart Schmierdauer zeitabhängig
Bei der Betriebsart Schmierdauer zeitabhängig kann die Schmierdauer, je nach gewähltem Einstellbereich, in Minuten
oder Sekunden eingestellt werden. Der Einstellbereich kann mit der Diagnosesoftware BEKA-DiSys (mit der aktuell
unter www.beka-lube.de hinterlegten Version) geändert werden.

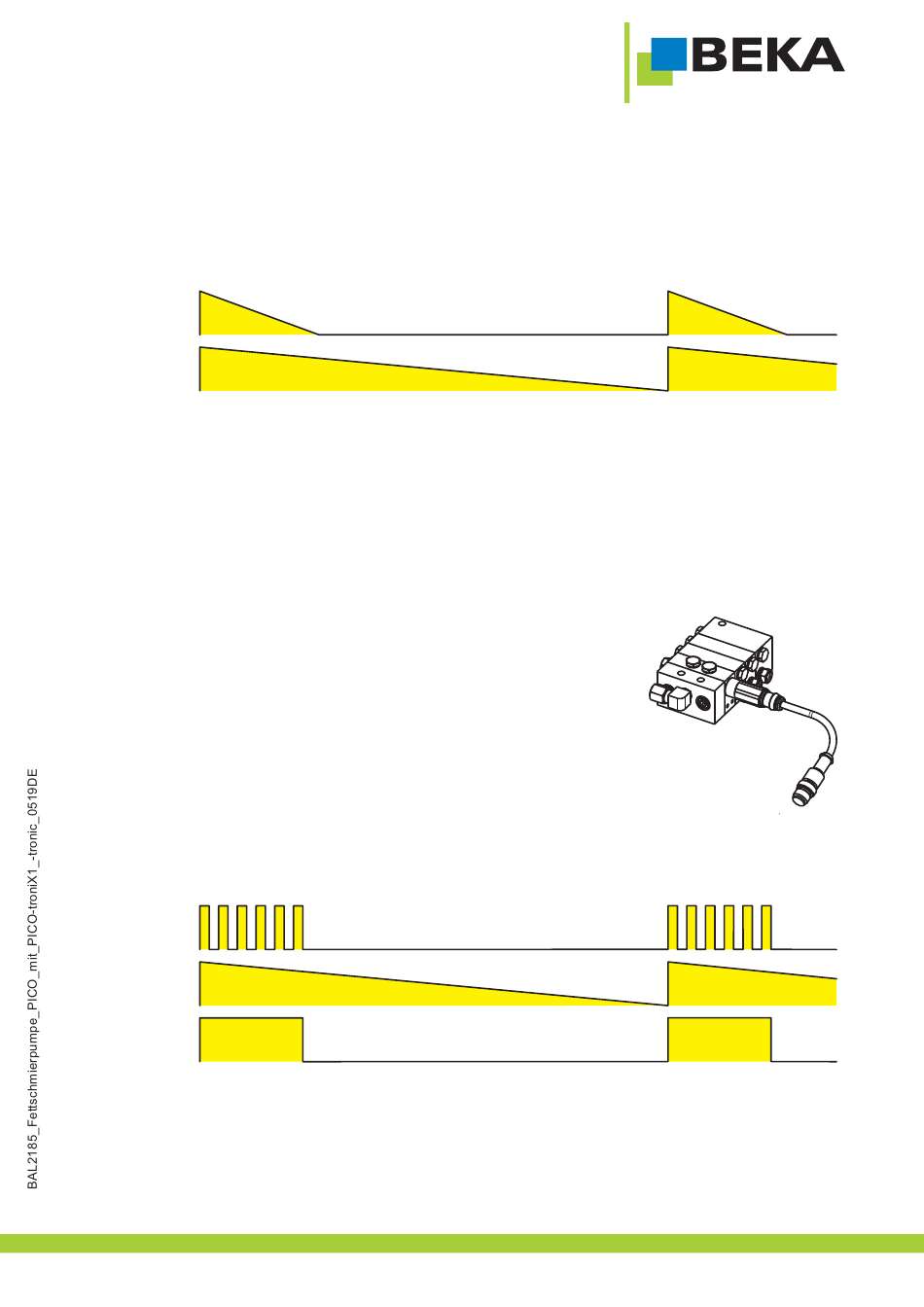

Abb. 44:
Schmierdauer
zeitabhängig
Zyklusdauer
Einstellbereiche der zeitabhängigen Schmierdauer:
· 1 bis 16 min (16 Rasten zu je 1 min)
· 2 bis 32 min (16 Rasten zu je 2 min)
· 2 bis 32 s (16 Rasten zu je 2 s)
Mit dem linken Rasterschalter im Sichtfenster des Schutzgehäuses kann die zeitabhängige Schmierdauer (innerhalb
eines Einstellbereiches) eingestellt werden (sieheAbb. 40).
9.2.6 Betriebsart Schmierdauer taktabhängig Abb. 45:
Bei der Betriebsart Schmierdauer taktabhängig wird die Schmierdauer durch die
Anzahl der eingehenden Takte eines Signalgebers bestimmt (z.B. Näherungsschalter
an einem Progressivverteiler, siehe Abb. 45). Erhält das integrierte Steuergerät
innerhalb der einstellbaren Taktüberwachungszeit der Schmierdauer (Standard-
einstellung 12 min) kein Taktsignal, zeigt es einen Fehler an (siehe Kapitel
13.2 „Signalanzeigen des integrierten Steuergerätes PICO-tronic").
Nachdem die Fehlerursache behoben wurde, muss der Fehler durch Drücken des
Zwischenschmiertasters zurückgesetzt werden (sieheAbb. 40).
Der Signalgeber kann am linken Hirschmannsteckanschluss auf dem Schutz-
gehäuse (GO610WF, siehe Abb. 40) an das integrierte Steuergerät angeschlossen
werden.
Der Einstellbereich und die Taktüberwachungszeit der Schmierdauer können mit der Diagnosesoftware BEKA-DiSys
(mit der aktuell unter www.beka-lube.de hinterlegten Version) geändert werden.
Abb. 46:
Taktsignale
Zyklusdauer
Schmierdauer
taktabhängig
Einstellbereiche der taktabhängigen Schmierdauer:
· 1 bis 16 Takte (16 Rasten zu je 1 Takt)
· 17 bis 32 Takte (16 Rasten zu je 1 Takt)
· 33 bis 48 Takte (16 Rasten zu je 1 Takt)
Mit dem linken Rasterschalter im Sichtfenster des Schutzgehäuses kann die taktabhängige Schmierdauer (innerhalb
eines Einstellbereiches) eingestellt werden (sieheAbb. 40).
