9.2.1 Funktionsbeschreibung

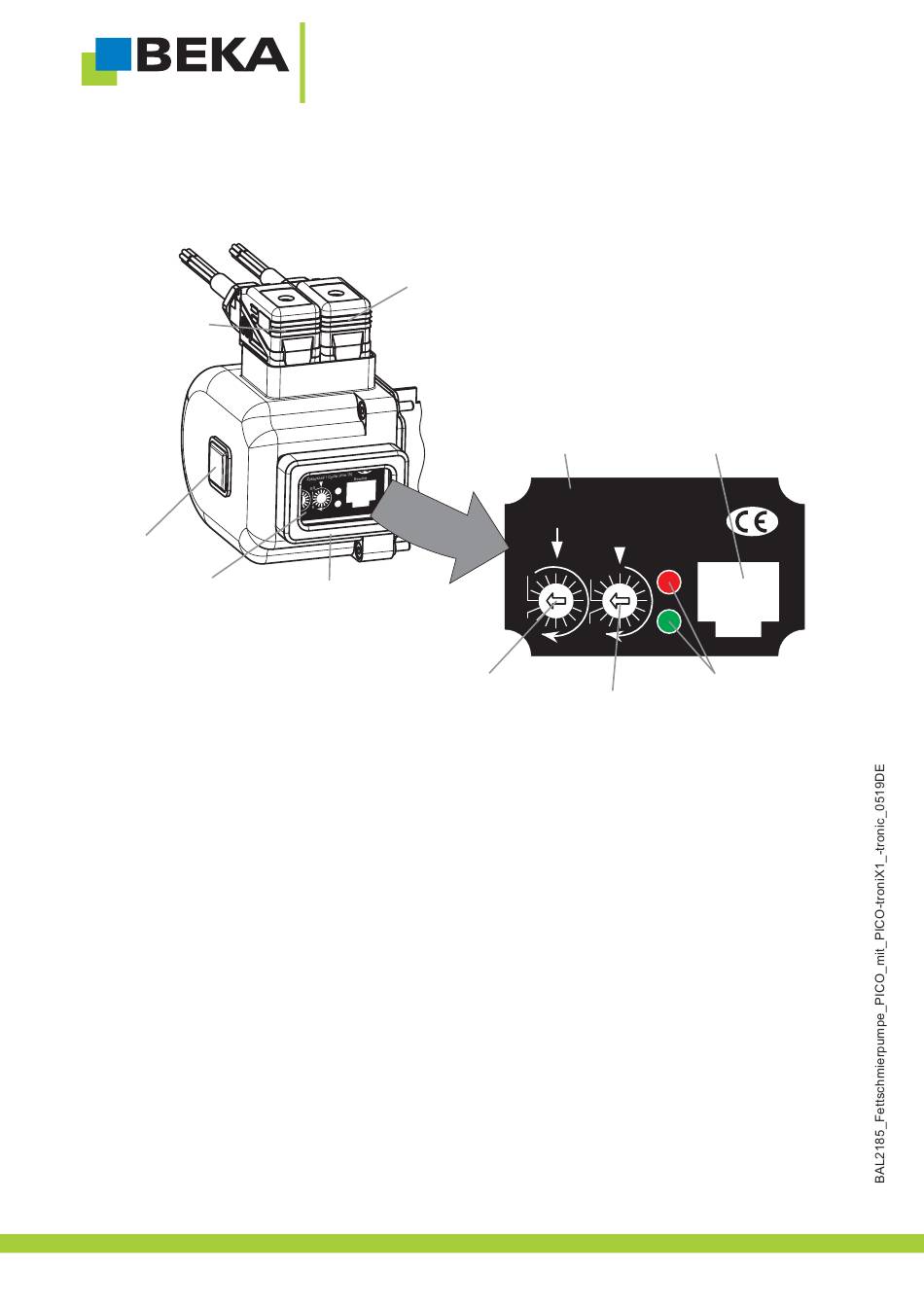

Abb. 40:
Anschluss für
Zusatzausrüstung
Hirschmannstecker
7-polig
GO610WF
Zwischenschmier-
taster
Sichtfenster des
Schutzgehäuses
Bei Erstanschluss des integrierten Steuergerätes beginnt eine Schmierung.
Nach jedem Einschalten der Spannung (Zündung) leuchten die rote und die grüne LED im Sichtfenster des
Schutzgehäuses für ca. 1,5 Sekunden und zeigen die Funktionsbereitschaft des integrierten Steuergerätes an.
Wird die Spannung während eines Zyklusablaufes oder während der Schmierdauer unterbrochen (Zündung
ausgeschaltet), werden die Daten in der Betriebsdatenbank des integrierten Steuergerätes gespeichert. Wird die
Spannung (Zündung) wieder eingeschaltet, beginnt der Zyklusablauf dort, wo er zuvor unterbrochen wurde.
Bei eingeschalteter Spannung kann jederzeit durch Drücken des Zwischenschmiertasters eine Zwischenschmierung
ausgelöst werden. Die aktuellen Daten des Zyklus werden gelöscht und es beginnt sofort ein Schmierzyklus.
Einige Fehler müssen nach der Störungsbehebung durch Drücken des Zwischenschmiertasters zurückgesetzt werden
(siehe Kapitel 13. „Störungsbehebungen").
Das Gerät beginnt dann sofort mit einem Schmierzyklus.
