8.4.4 Pumpenelemente PE-5, PE-10, PE-15, PE-25 und PE-50

Die Pumpenelemente PE-5, PE-10, PE-15, PE-25 und PE-50 sind für den Einsatz in Mehrleitungsschmiersystemen
vorgesehen. Die Fördermenge dieser Pumpenelemente ist auf 5 mm³/Hub ( PE-5), 10 mm³/Hub (PE-10), 15 mm³/Hub
(PE-15), 25 mm³/Hub (PE-25) oder 50 mm³/Hub (PE-50) eingestellt und kann nicht verstellt werden. Die Pumpen-
elemente sind mit verschiedenen Rohranschlüssen lieferbar (sieheAbb. 27).

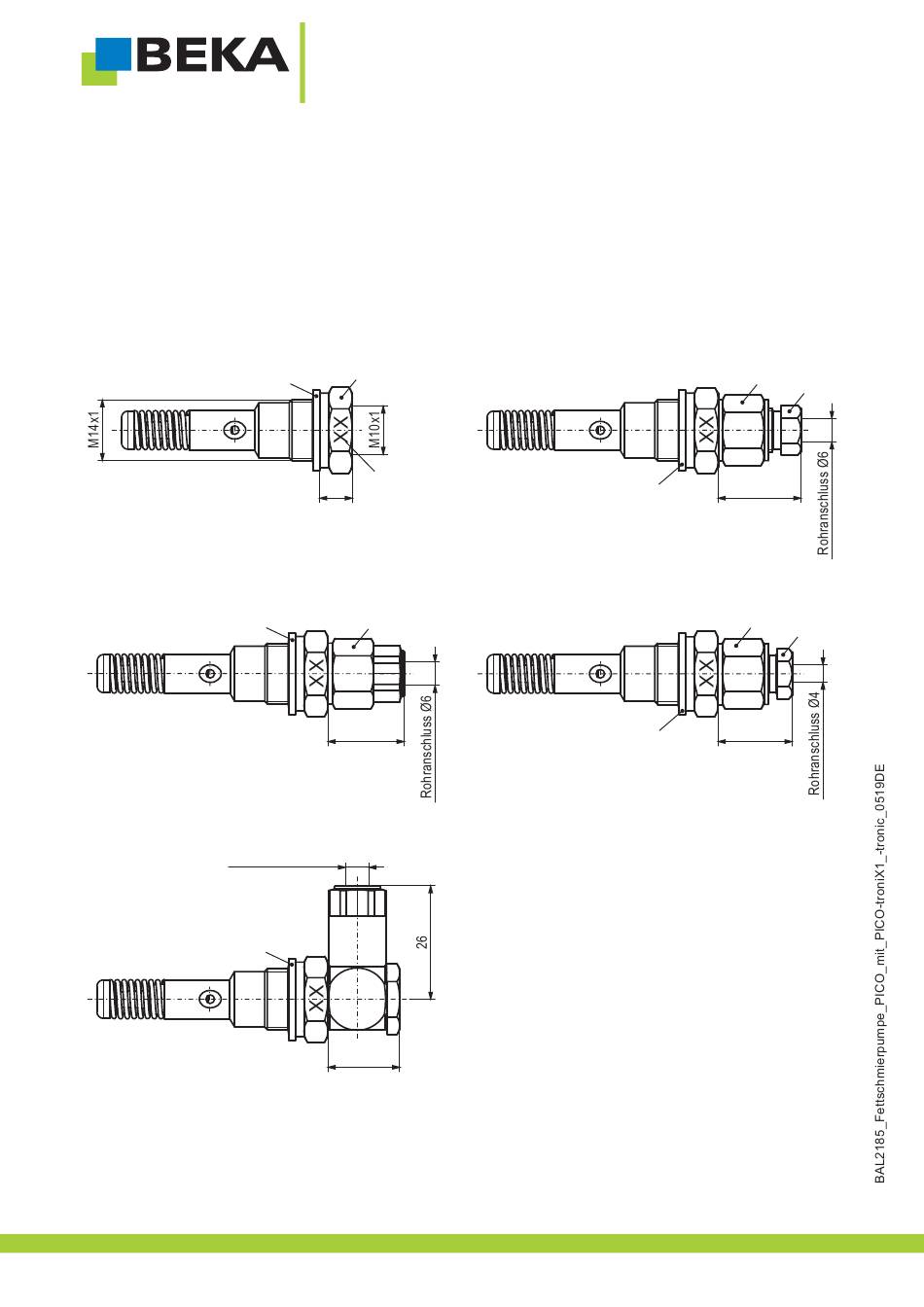

Abb. 27:
Gewindeanschluss M10x1
USIT-Ring
U 18,7x14x1,5
Gerader Steckanschluss für Rohr Ø6
USIT-Ring
U 18,7x14x1,5
Steckanschluss 90° für Rohr Ø6
Rohranschluss Ø6
USIT-Ring
U 18,7x14x1,5
© BEKA 201 Alle Rechte vorbehalten! 9
...ein Produkt von
Rohranschluss Ø6 mit ÜS6 (Überwurfschraube)
SW 17
Dosiervolumen am
7,5
Sechskant gestempelt
Rohranschluss Ø4 mit ÜS4 (Überwurfschraube)
SW 14
17,5
16,5
28
und DKR6 (Doppelkegelring)
USIT-Ring
U 18,7x14x1,5
und DKR4 (Doppelkegelring)
USIT-Ring
U 18,7x14x1,5
SW 14
SW 10
19
SW 14
SW 10
17
